Panel Schedule

تم حساب وإعداد جداول لوحات التوزيع الكهربائية الشاملة، لحصر وتوزيع الأحمال بدقة عالية وضمان الاعتمادية والأمان للمنظومة الكهربائية، وذلك وفقاً لاشتراطات الكود والمواصفات القياسية المعتمدة.

​نطاق العمل وشمل:

​توزيع وحصر الأحمال (Load Distribution): حصر أحمال الإنارة، المقابس (Sockets)، والتكييف (HVAC)، والأحمال الخاصة، وتوزيعها بأسلوب متوازن على الفازات الثلاث (R - Y - B).

​حساب سعة القواطع والكابلات (Breaker & Cable Sizing): تحديد سعة القواطع الفرعية والرئيسية (MCB / MCCB) ومقاسات الكابلات المناسبة بناءً على تيار الحمل وحسابات هبوط الجهد (Voltage Drop).

​تطبيق معامل الطلب والتنوع (Demand & Diversity Factors): تقييم الحمل الأقصى المتوقع (Connected Load vs Demand Load) لتحديد السعة الفعلية المطلوبة للوحة والمحول.

​تحديد وسائل الحماية (Protection Specifications): تحديد أنواع القواطع المناسبة وحمايات التسريب الأراضي (RCD / ELCB) لحماية الأفراد والأجهزة.

​أبرز نقاط القوة في العمل:

​موازنة الأحمال (Phase Balancing): تقليل نسبة عدم الاتزان بين الفازات لرفع كفاءة المنظومة ومنع الإجهاد الحراري على الموصلات.

​الدقة والترتيب: تنظيم الجدول بشكل واضح يسهل على الفنيين والمهندسين عملية التجميع، الفحص، والصيانة بالموقع.

​الربط المتكامل: مطابقة البيانات بالكامل مع المخطط الأحادي (SLD) ومخططات التوزيع التنفيذية.

​الملفات والمخرجات المسلمة:

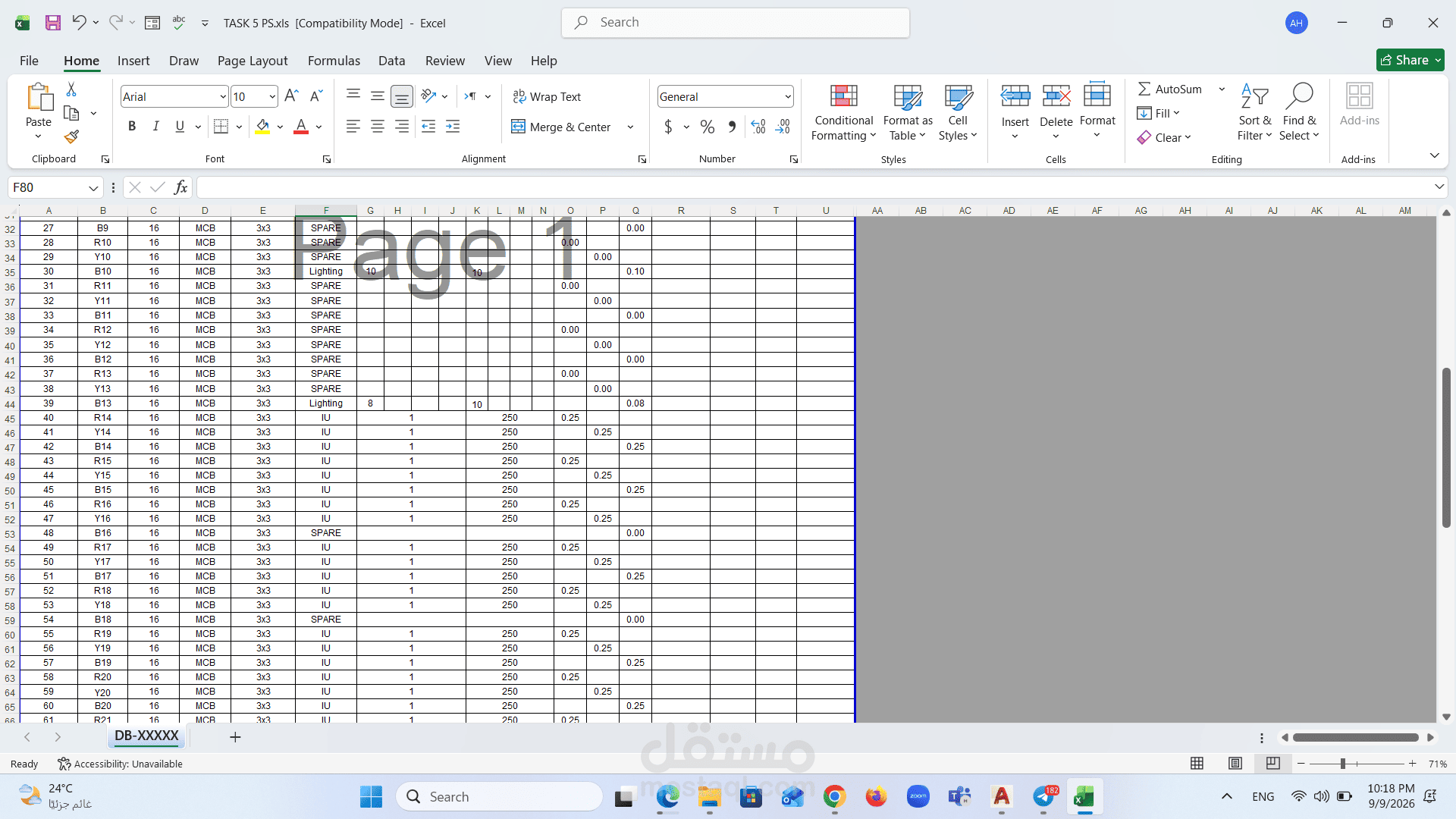

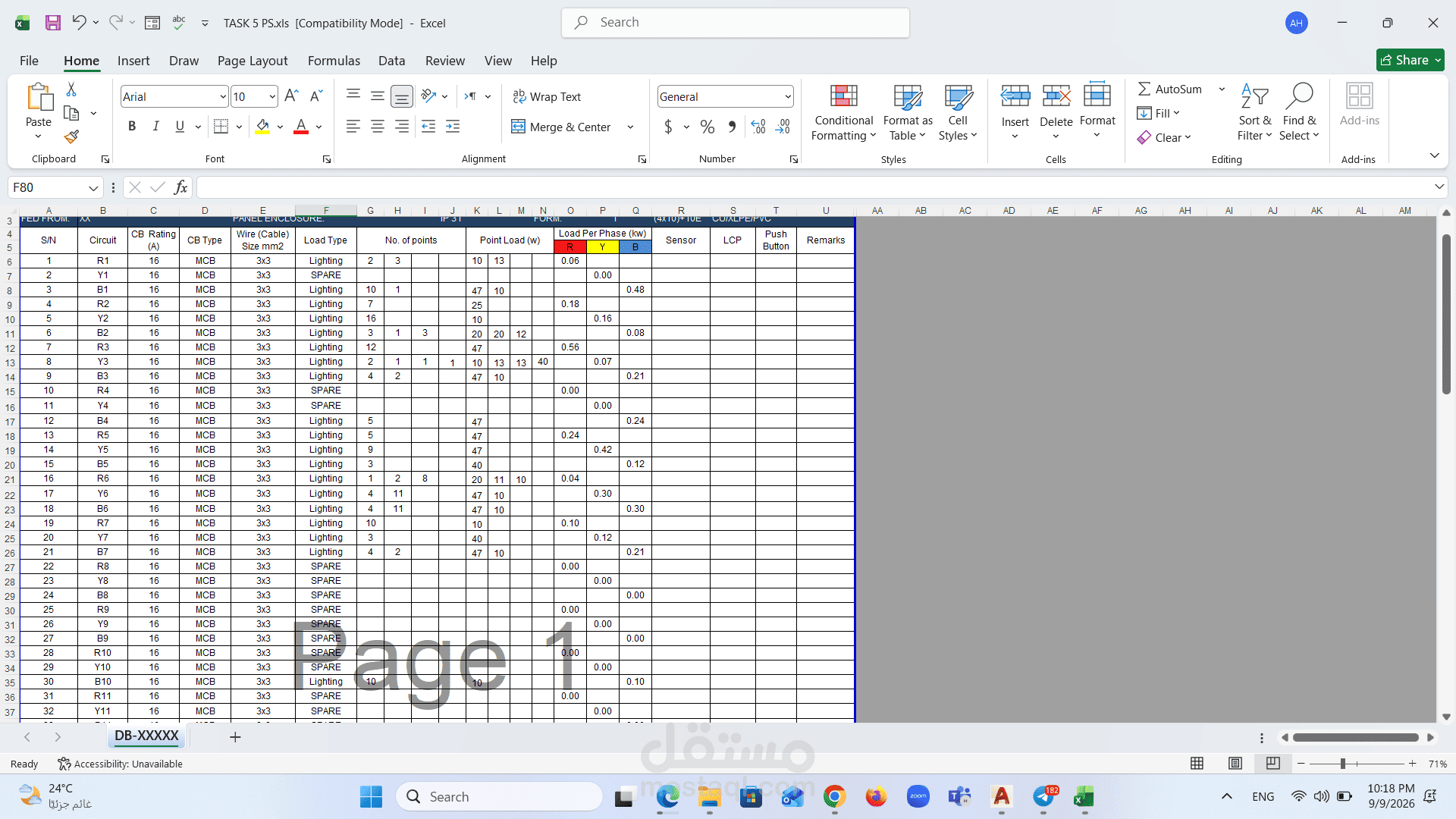

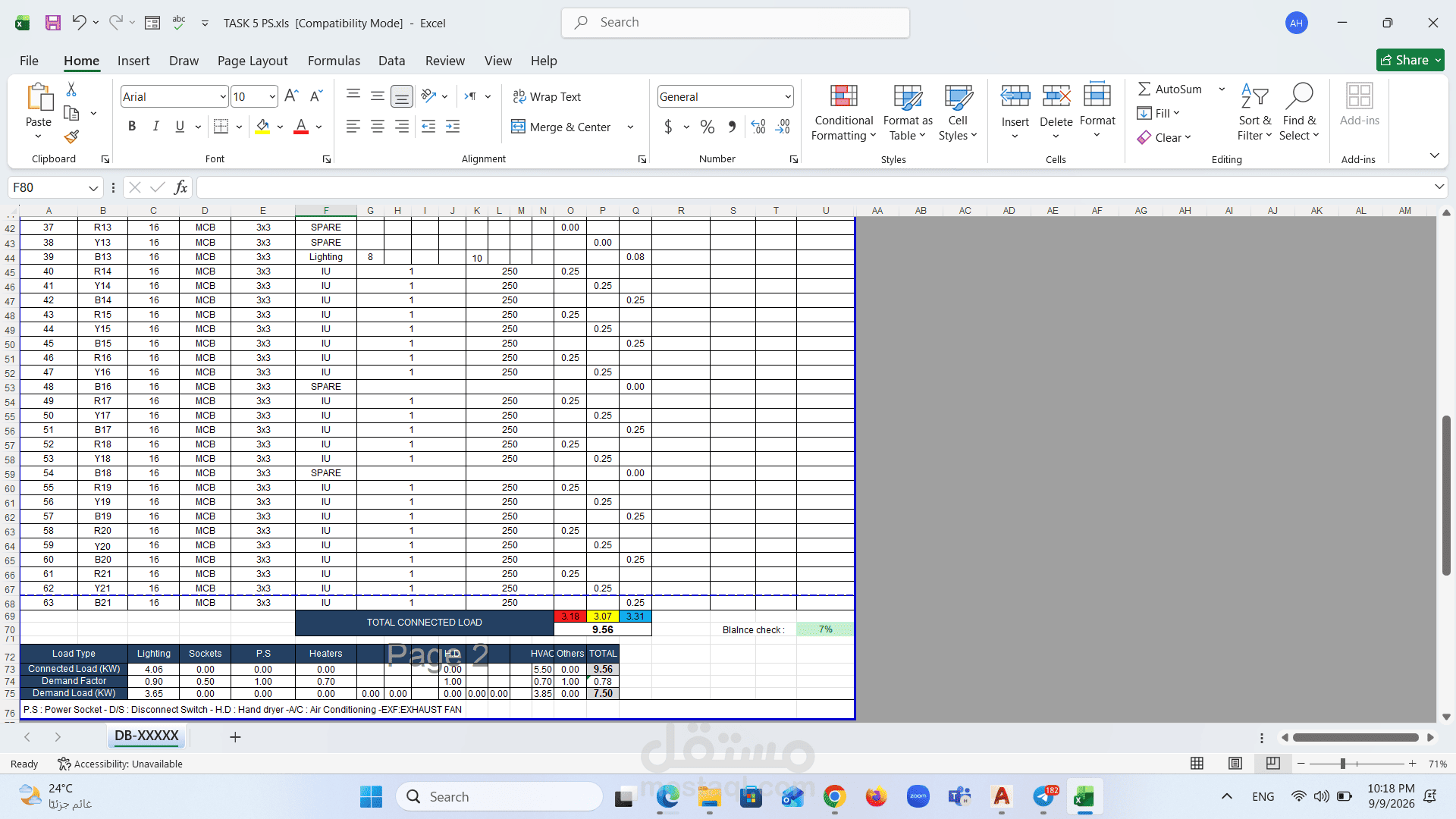

​جدول أحمال تفصيلي بصيغة Excel منظم ومعتمد بالمعادلات للحسابات المباشرة.

​نسخ جاهزة للطباعة والتنفيذ بصيغة PDF.
