Power Factor Analysis & Correction Panel Schedule (PS), Short Circuit, & Voltage Drop Analysis

ماذا؟

• تصميم جدول لوحة توزيع كهربائية (Panel Schedule) كامل لمبنى، يشمل ترقيم الدوائر الكهربائية، وتوزيع الأحمال، وتحديد سعة القواطع الكهربائية، وتحقيق توازن الأحمال بين الفازات.

تحليل معامل القدرة (Power Factor) لنظام توزيع كهربائي وتصميم حل لتحسينه باستخدام بنوك المكثفات (Capacitor Banks) لزيادة كفاءة النظام.

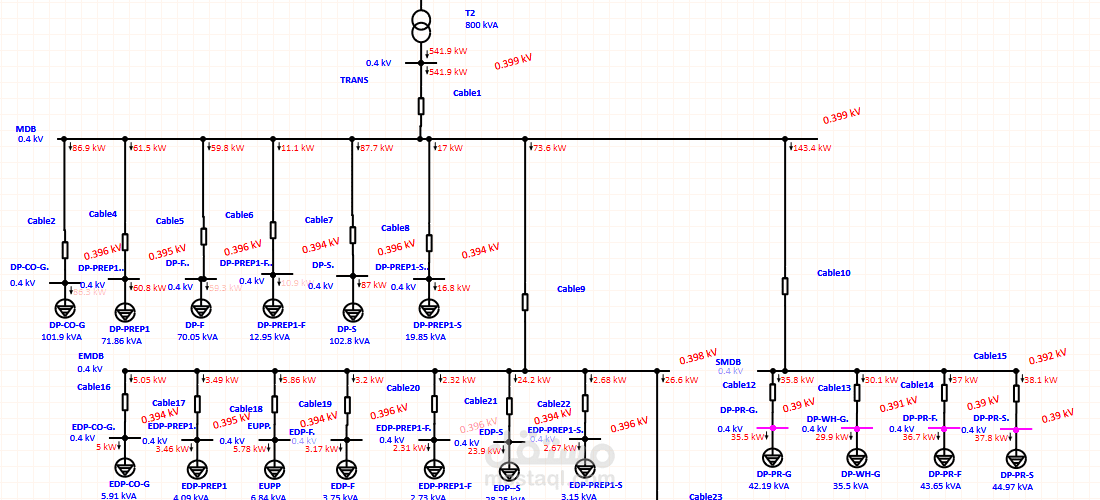

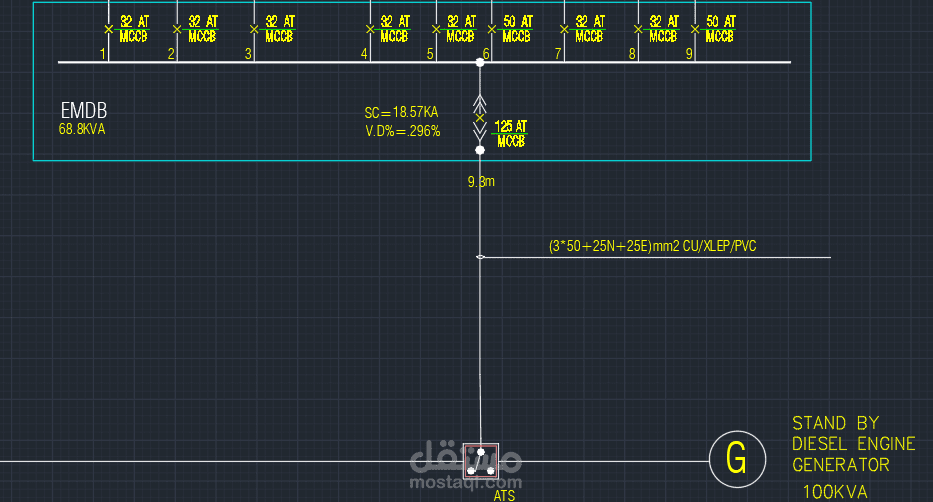

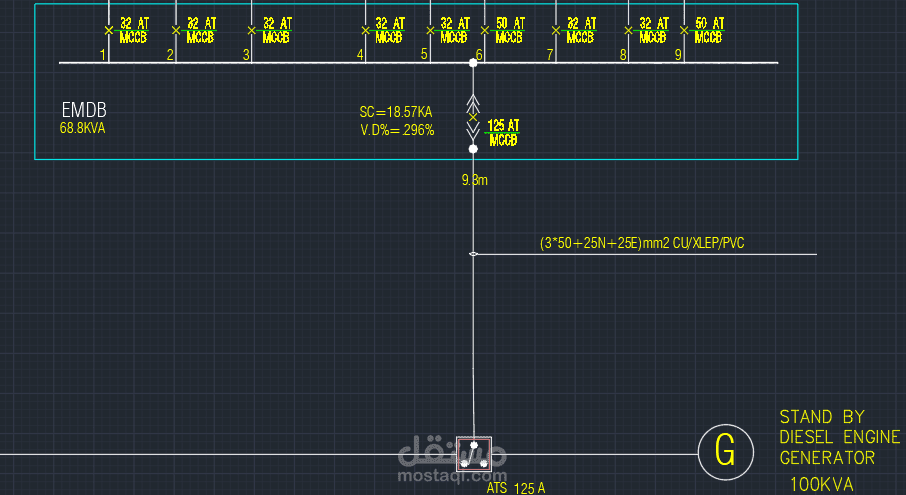

• إجراء تحليل القصر الكهربائي (Short Circuit) و هبوط الجهد (Voltage Drop) لنظام توزيع كهربائي لضمان التشغيل الآمن واختيار الأحجام المناسبة للمعدات الكهربائية.

كيف؟

• حساب الأحمال الكهربائية الإجمالية لكل دائرة.

• توزيع الأحمال على دوائر لوحة التوزيع.

• اختيار القواطع الكهربائية المناسبة (MCB) للحماية.

• موازنة الأحمال بين الفازات الثلاثة.

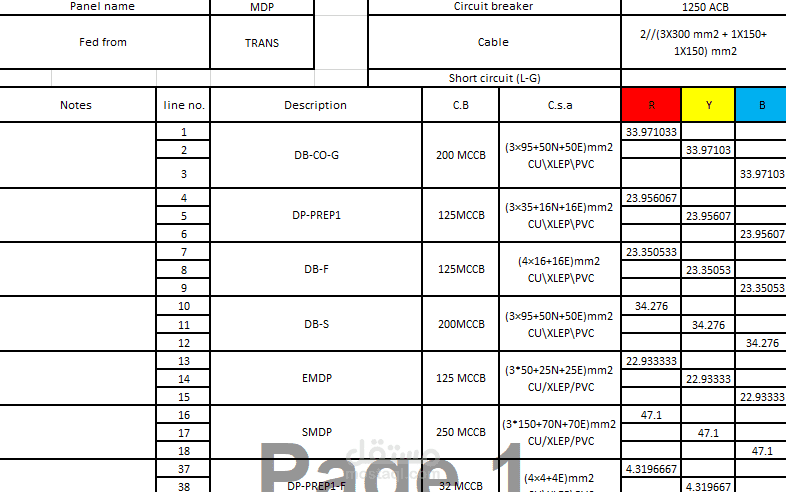

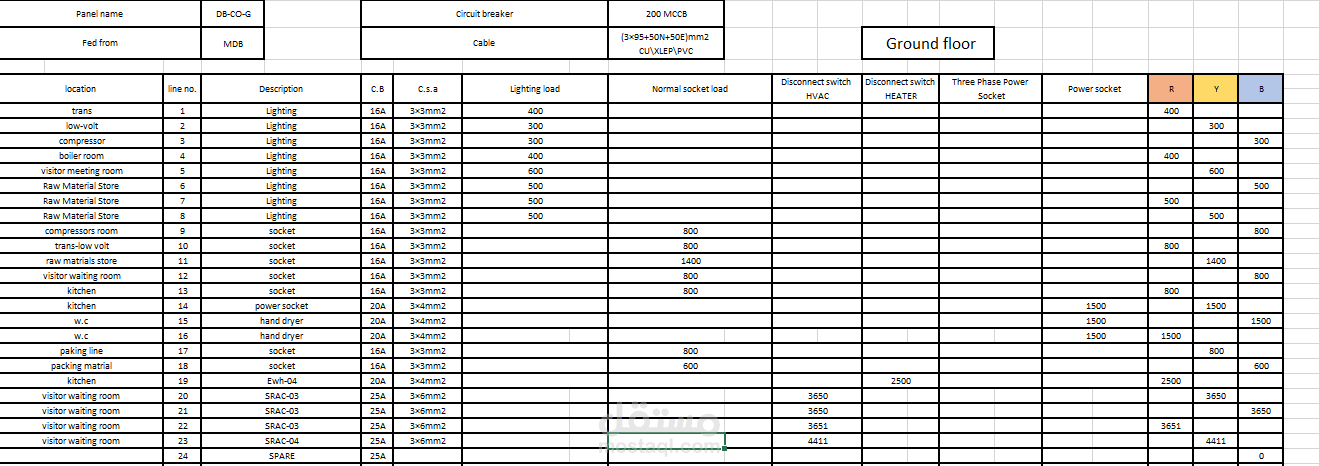

• إعداد جدول الـ Panel Schedule باستخدام Microsoft Excel أو AutoCAD.

• تحليل الأحمال الكهربائية في نظام التوزيع.

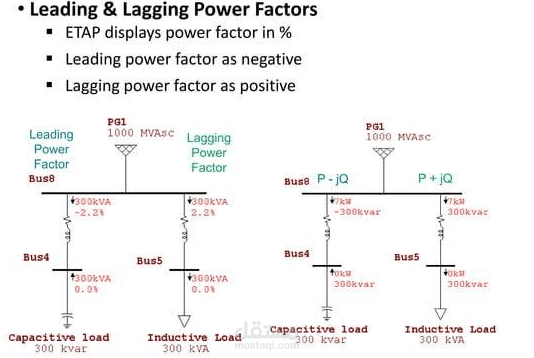

• حساب معامل القدرة الحالي للنظام.

• تحديد قيمة القدرة غير الفعالة (Reactive Power).

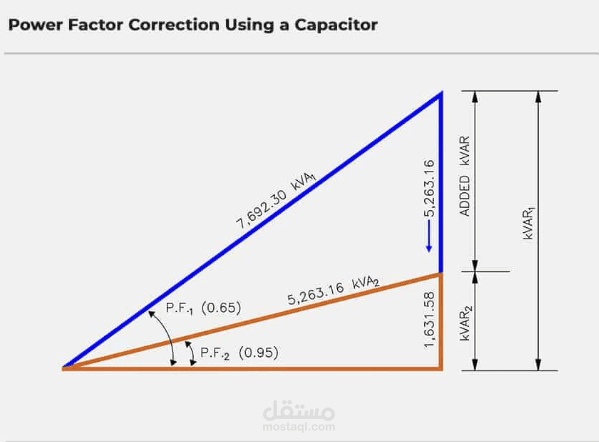

• حساب سعة بنك المكثفات المطلوبة لتحسين معامل القدرة.

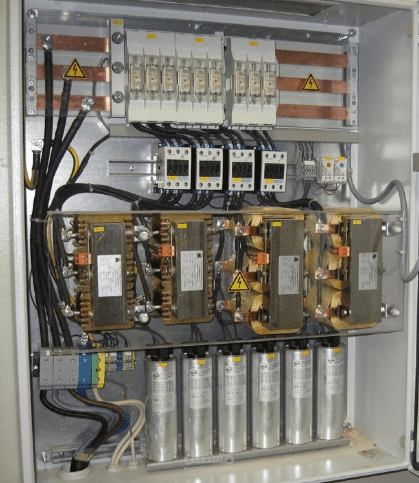

• اختيار بنك المكثفات المناسب وتحديد نقطة تركيبه في النظام.

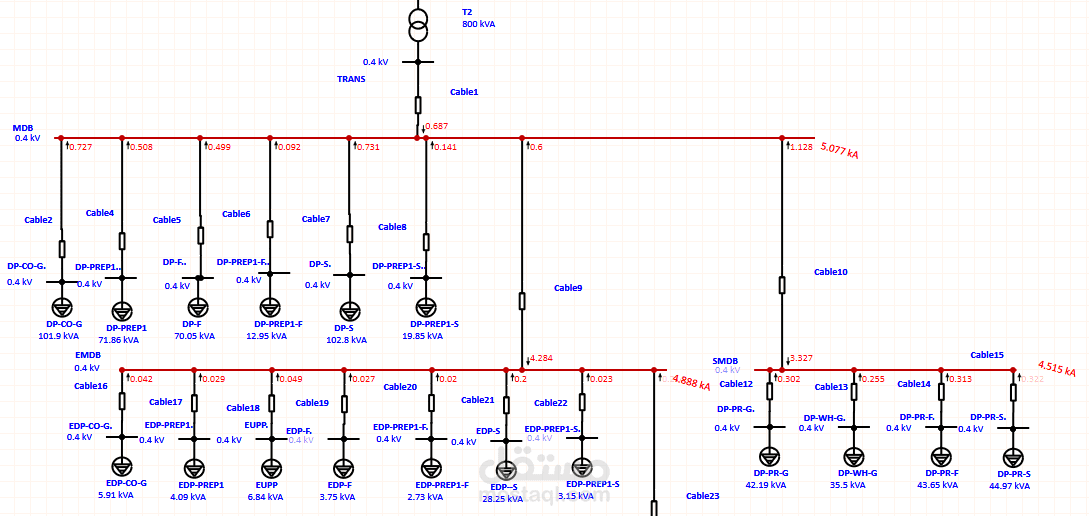

• جمع بيانات النظام الكهربائي مثل الأحمال والكابلات والمصادر.

• حساب مستويات تيار القصر عند نقاط مختلفة في الشبكة.

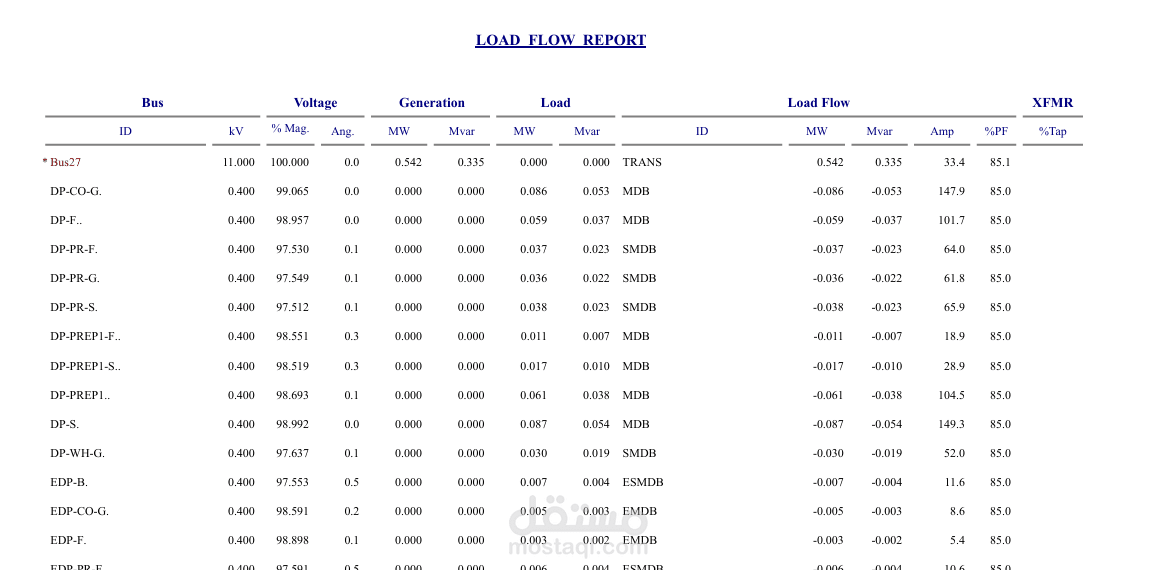

• تحليل هبوط الجهد عبر الكابلات أثناء التشغيل.

• التأكد من أن قيم هبوط الجهد ضمن الحدود المسموح بها حسب المعايير.

• التحقق من أن القواطع والكابلات مناسبة لتحمل تيارات القصر.

النتائج

• توثيق منظم وواضح لجدول لوحة التوزيع.

• توزيع متوازن للأحمال بين الفازات الكهربائية.

• تحسين مستوى الأمان الكهربائي وموثوقية النظام.

• تحسين معامل القدرة للنظام الكهربائي.

• تقليل الفقد في القدرة والطاقة داخل الشبكة.

• رفع كفاءة نظام التوزيع الكهربائي وتقليل تكلفة استهلاك الطاقة.

• ضمان التشغيل الآمن والموثوق لنظام التوزيع الكهربائي.

• اختيار صحيح لأحجام الكابلات والقواطع الكهربائية.

• تقليل مخاطر الأعطال وتحسين كفاءة النظام الكهربائي.
