تحويل لوح الكاد الى سيفيل

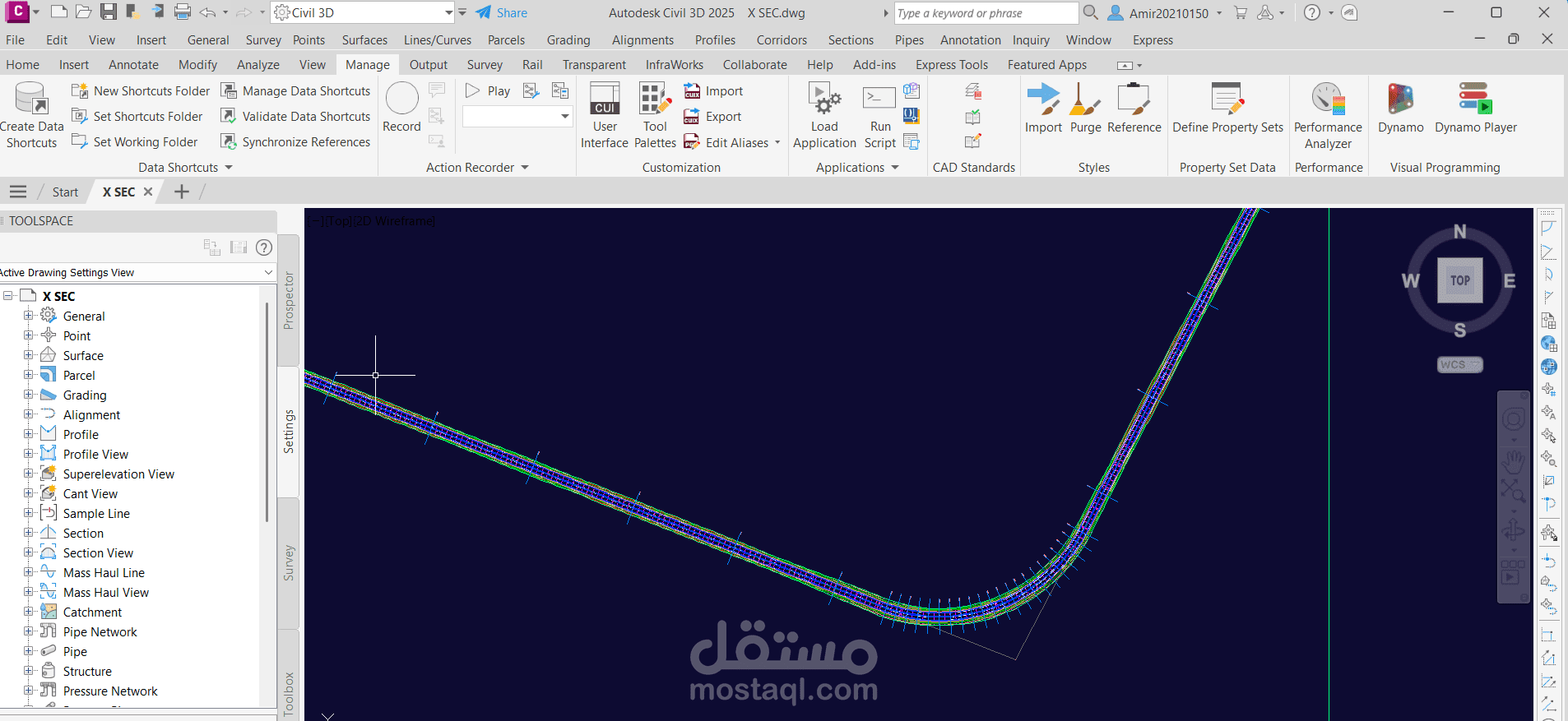

استيراد وتنظيم البيانات: بدأت بتحويل ملفات AutoCAD التي تحتوي على مسار الطريق والتضاريس الأولية إلى Civil 3D، مع إنشاء Alignments وProfiles تتوافق مع التصميم المعتمد.

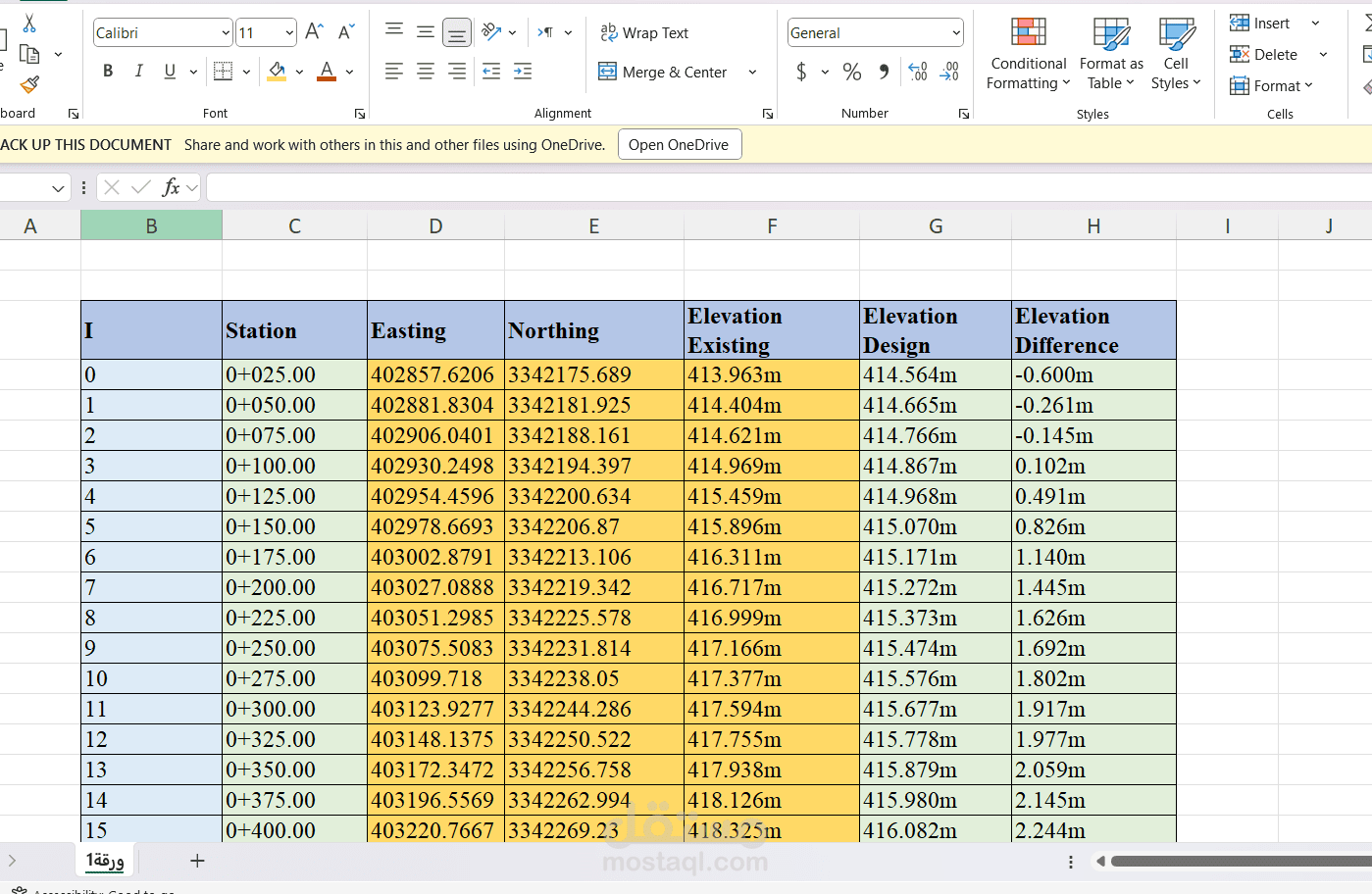

إنشاء نموذج التضاريس: تم بناء سطح الأرض الطبيعية (EG Surface) بناءً على نقاط الرفع والكنتور، ثم تصميم سطح الطريق المقترح وربطه بمحطات المشروع.

إعداد القطاعات العرضية:

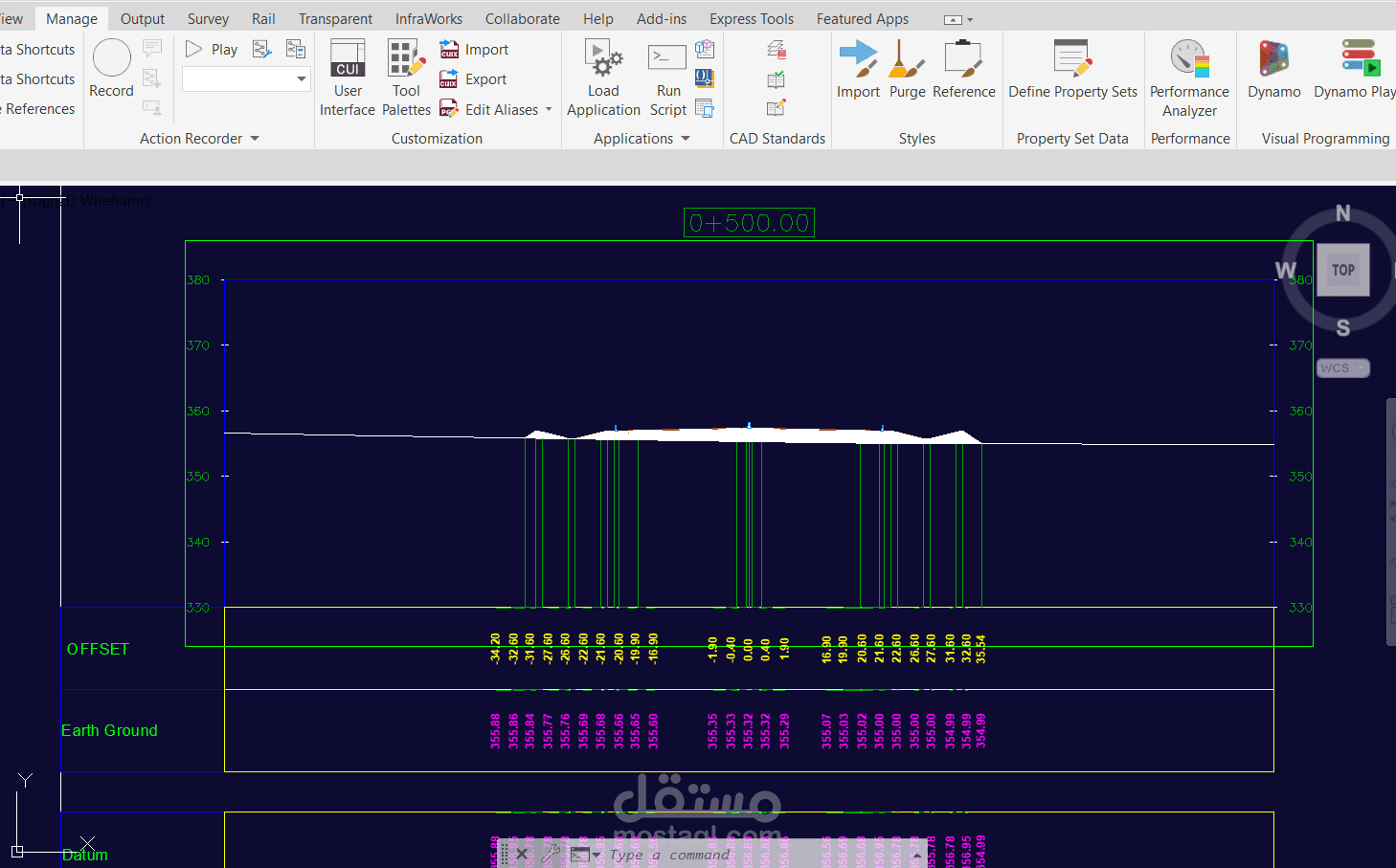

قمت بتوليد المقاطع العرضية (Cross Sections) تلقائيًا على امتداد كامل المسار، مع إدخال بيانات التصميم والرفع الطبيعي، وتجهيزها للطباعة أو التقديم للاستشاري.

حساب كميات الحفر والردم:

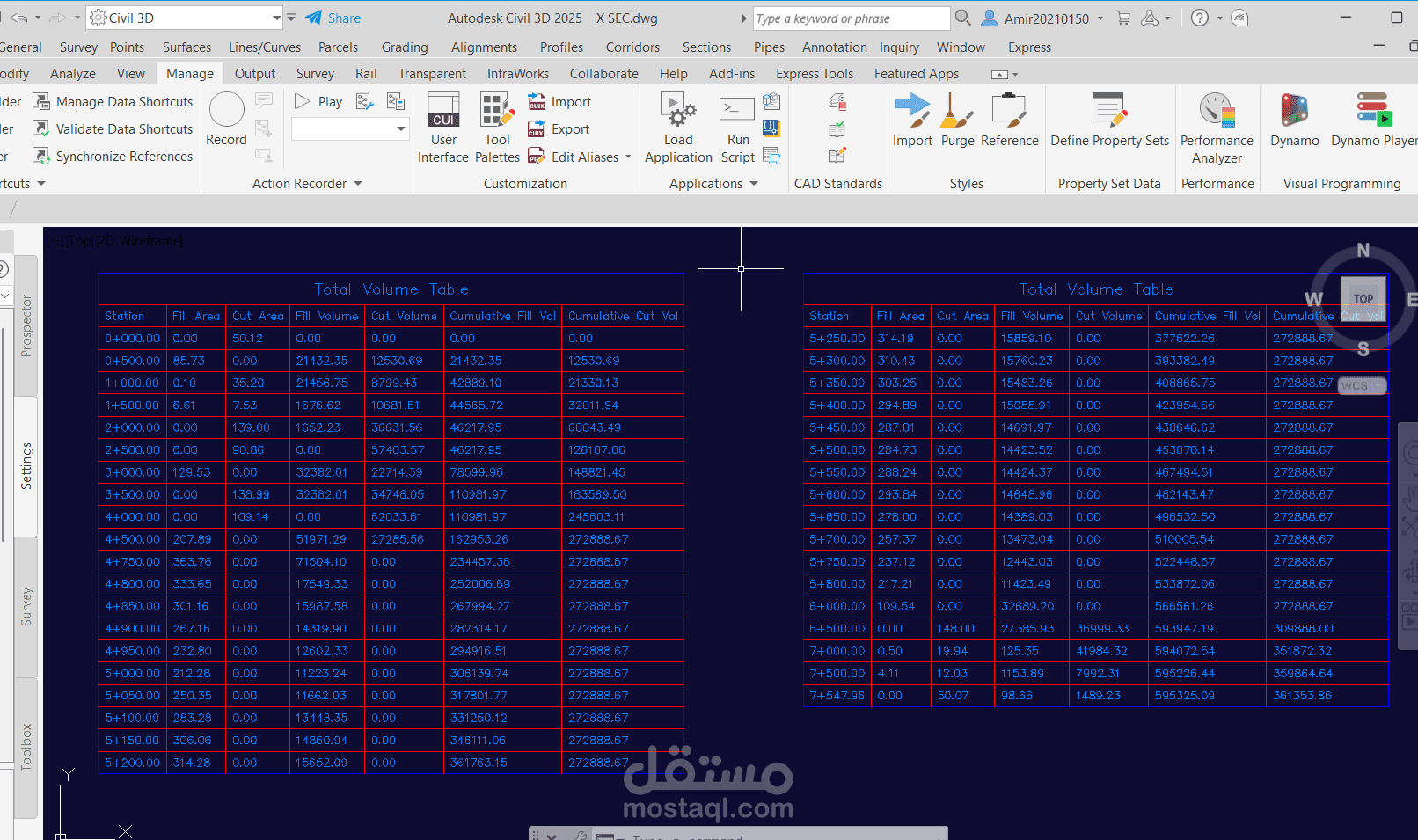

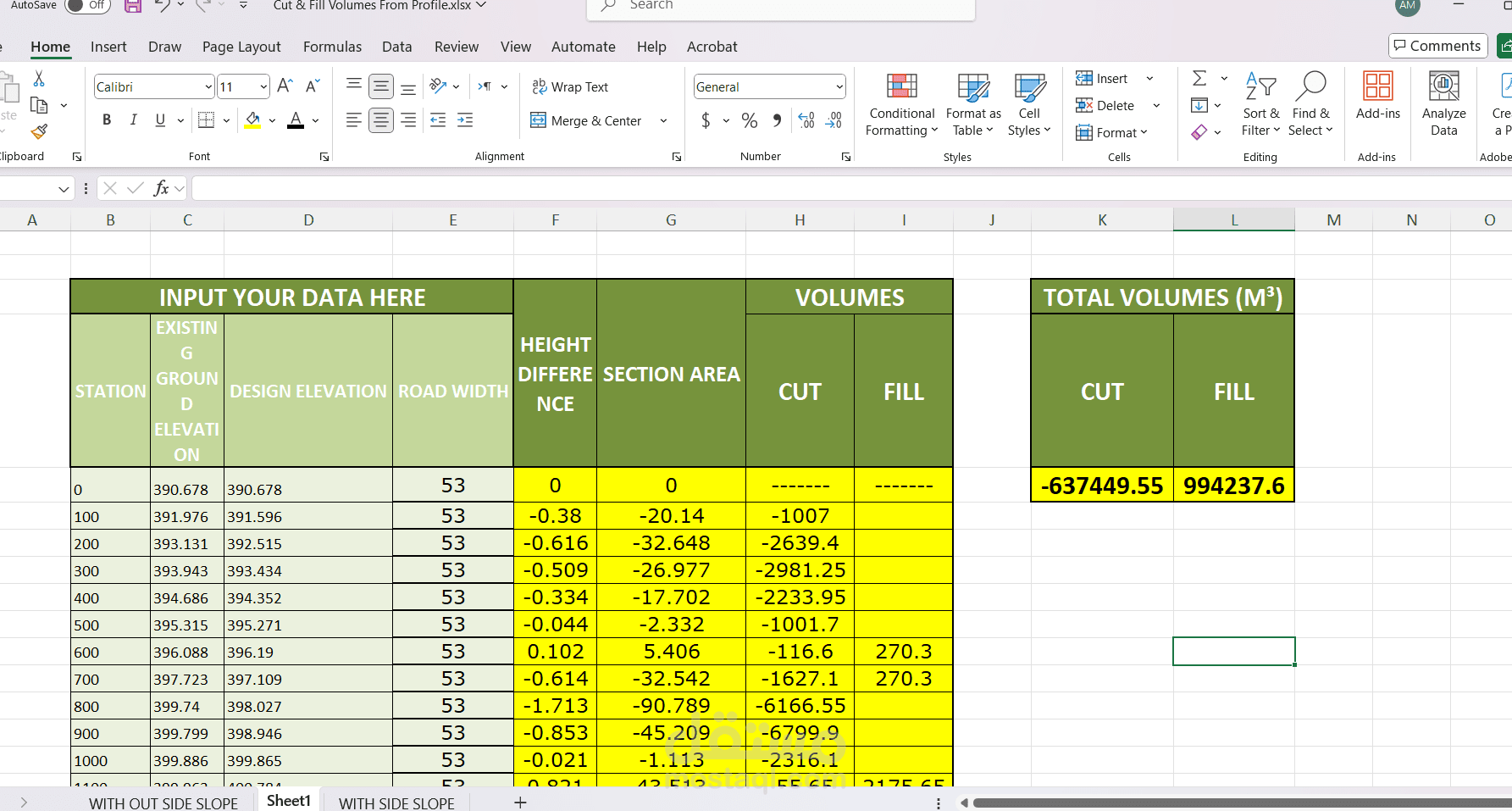

باستخدام أدوات Civil 3D، تم إجراء حساب دقيق لكميات الحفر والردم على طول المسار

إخراج الشيتات المساحية (Sheets):

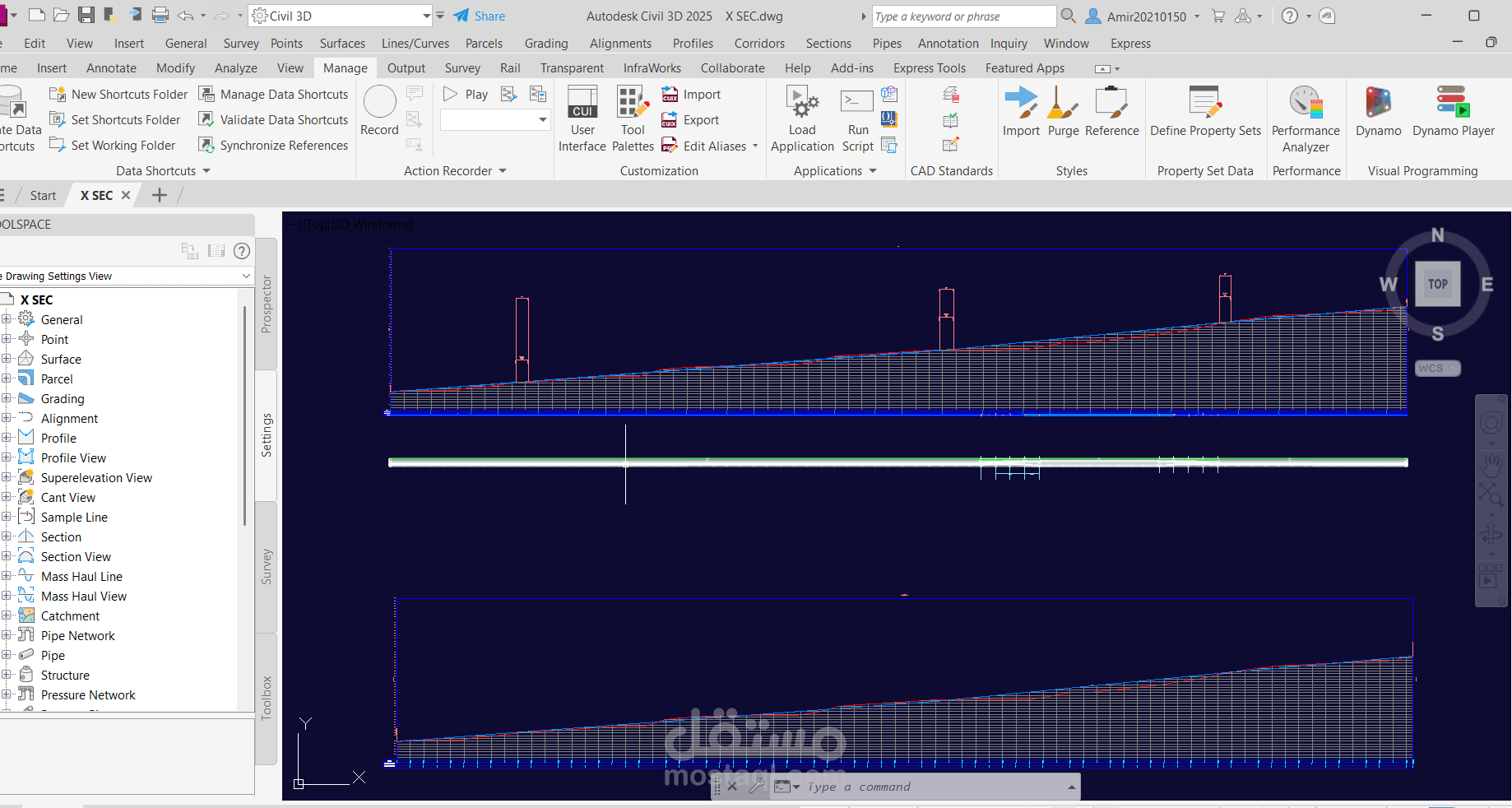

تم استخراج شيتات المسار والبروفايل والقطاعات بشكل منسق، مع إدراج جميع البيانات الهندسية، الجداول التوضيحية، والمقاييس المناسبة، وذلك لتسهيل عملية الطباعة والتقديم.

البرامج المستخدمة:

Autodesk Civil 3D

AutoCAD

Excel (لتحليل وتنسيق البيانات)
