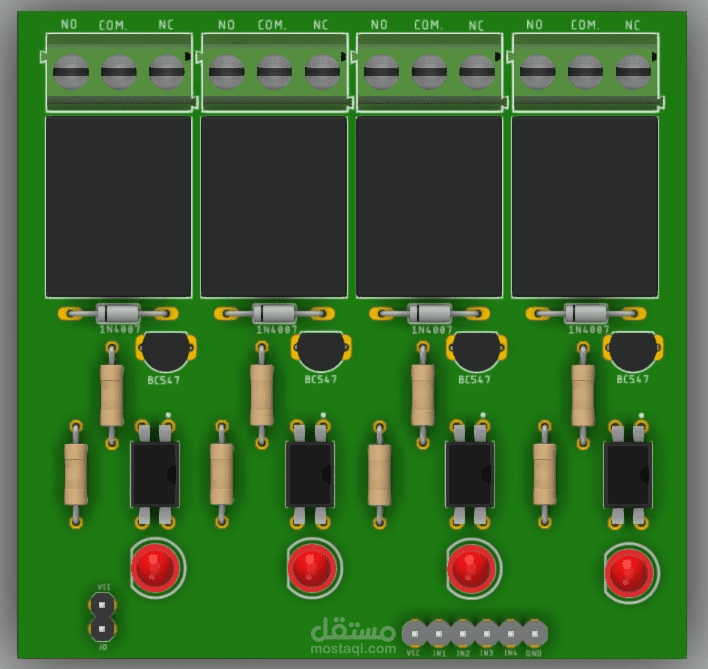

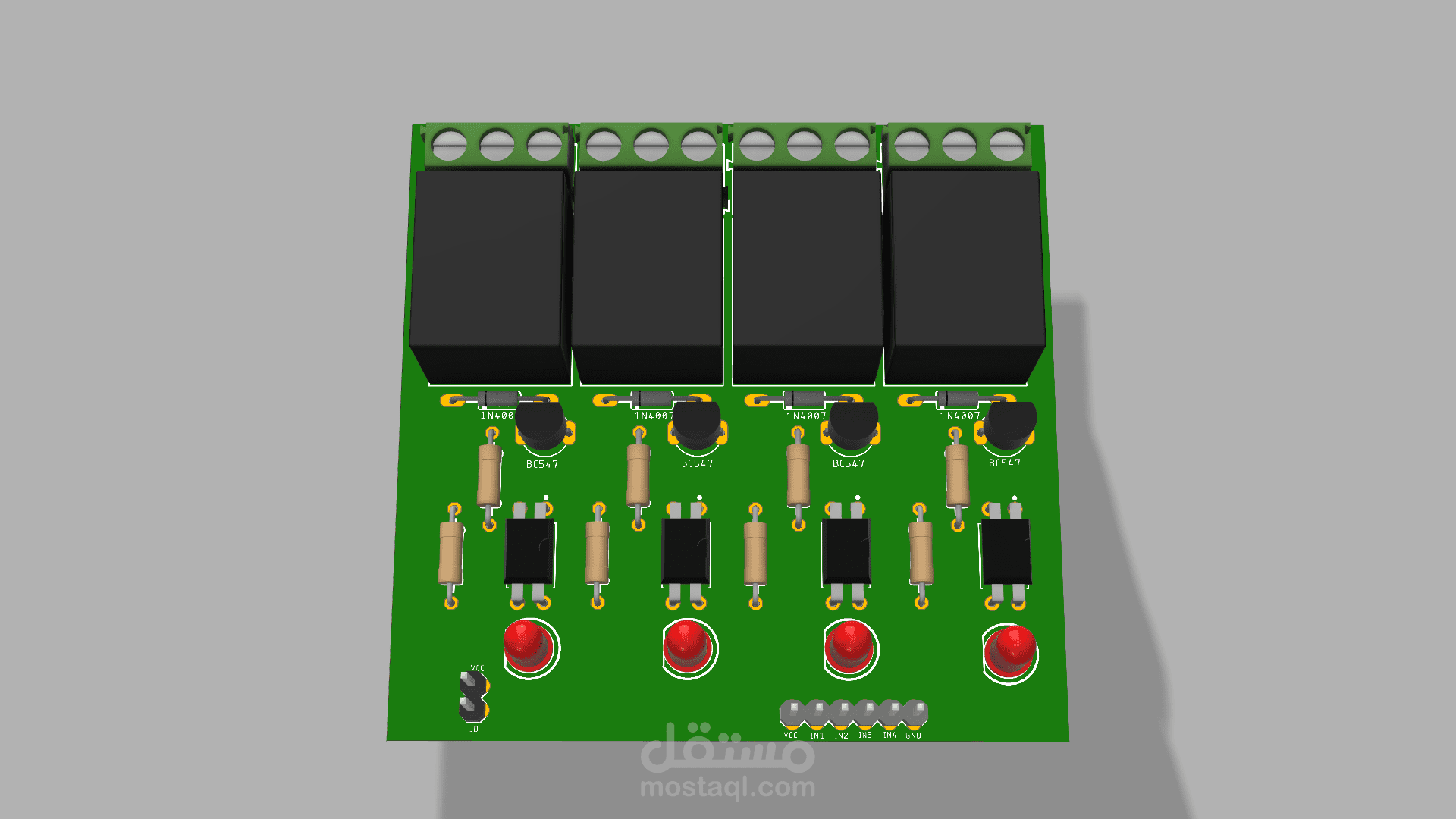

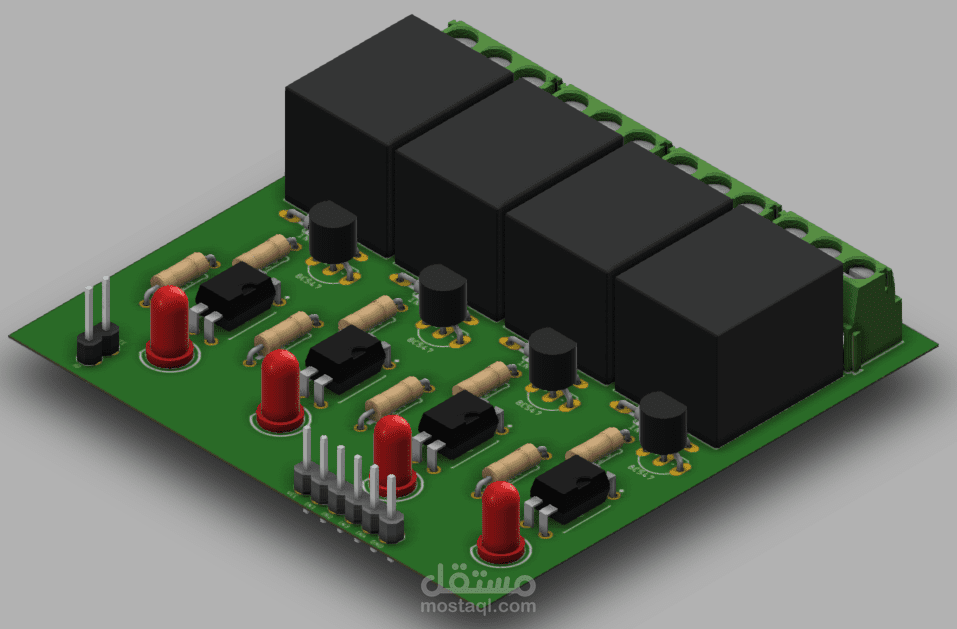

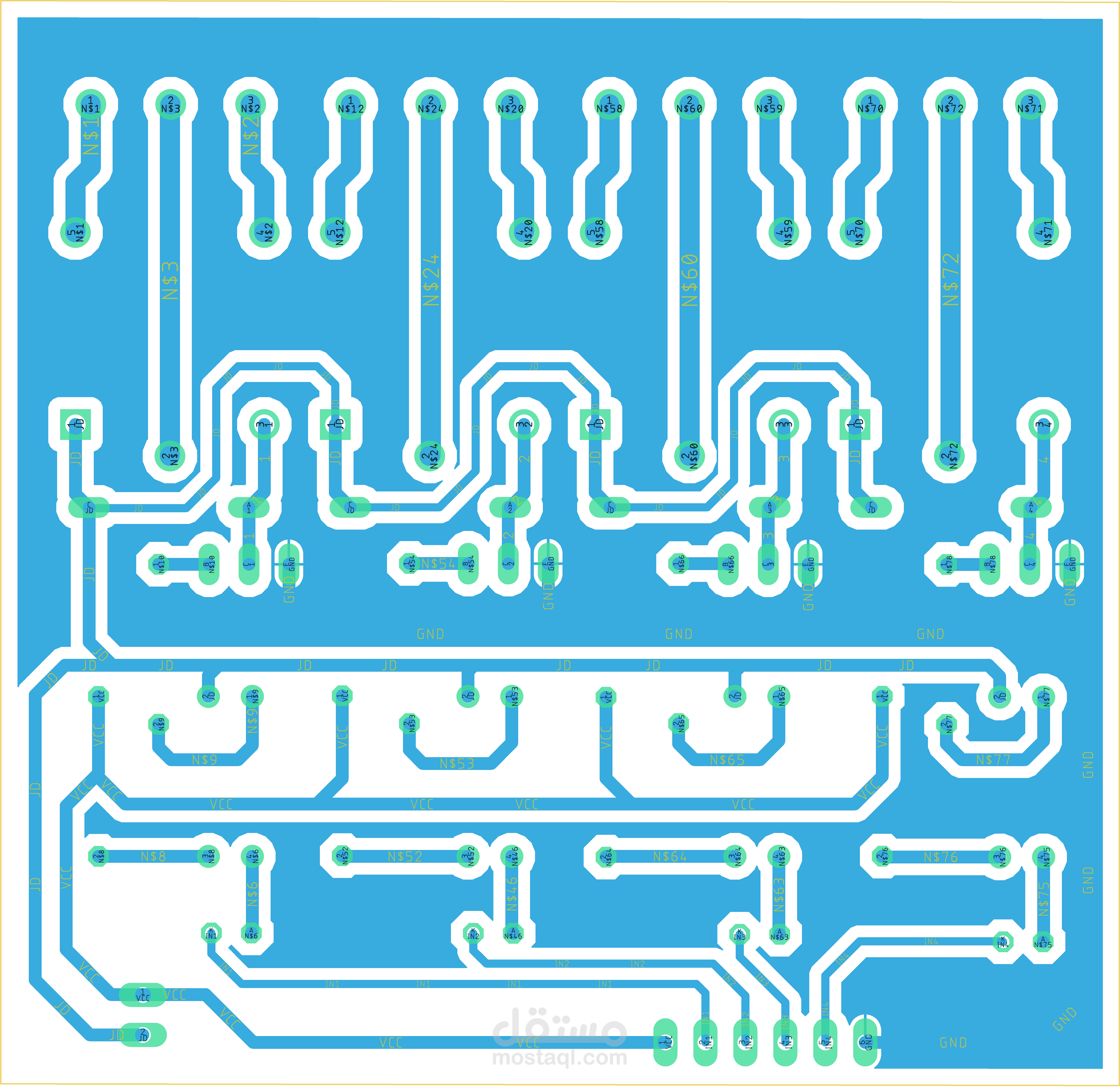

4 Output Relay Module

وصف عام

هي وحدة ترحيل بسيطة رخيصة. يدعم ثمانية مرحلات إخراج يمكن استخدامها للتحكم في الأجهزة الكهربائية التي تعمل بالتيار المتردد والتيار المستمر مثل المصابيح والمحركات والأقفال والملفات اللولبية. قد يتم تشغيل من 5 فولت , 12 فولت , 24 فولت

المميزات :

يعمل بجهد تشغيل 3.3 فولت , 5 فولت

Back EMF دائرة حمايه

اقصى تيار لكل مرحل = 20 مللى امبير لكل مرحل

Opto isolation دائرة حمايه

دائرة عزل حماية الصمام الثنائي الحالي ، وقت استجابة قصير

AC Control Voltage: 250V @max.10A (recommended 5A)

DC Control Voltage: 30V @max. 10A (recommended 5A)

4 مخارج ب اقصى تيار 10 امبير لكل مخرج ويفضل 5 امبير

مؤشر LED لكل حالة مرحل

بعض التطبيقات الممكنه :

Home Automation

Lighting Control

Garden Equipment Control

Industrial Automation

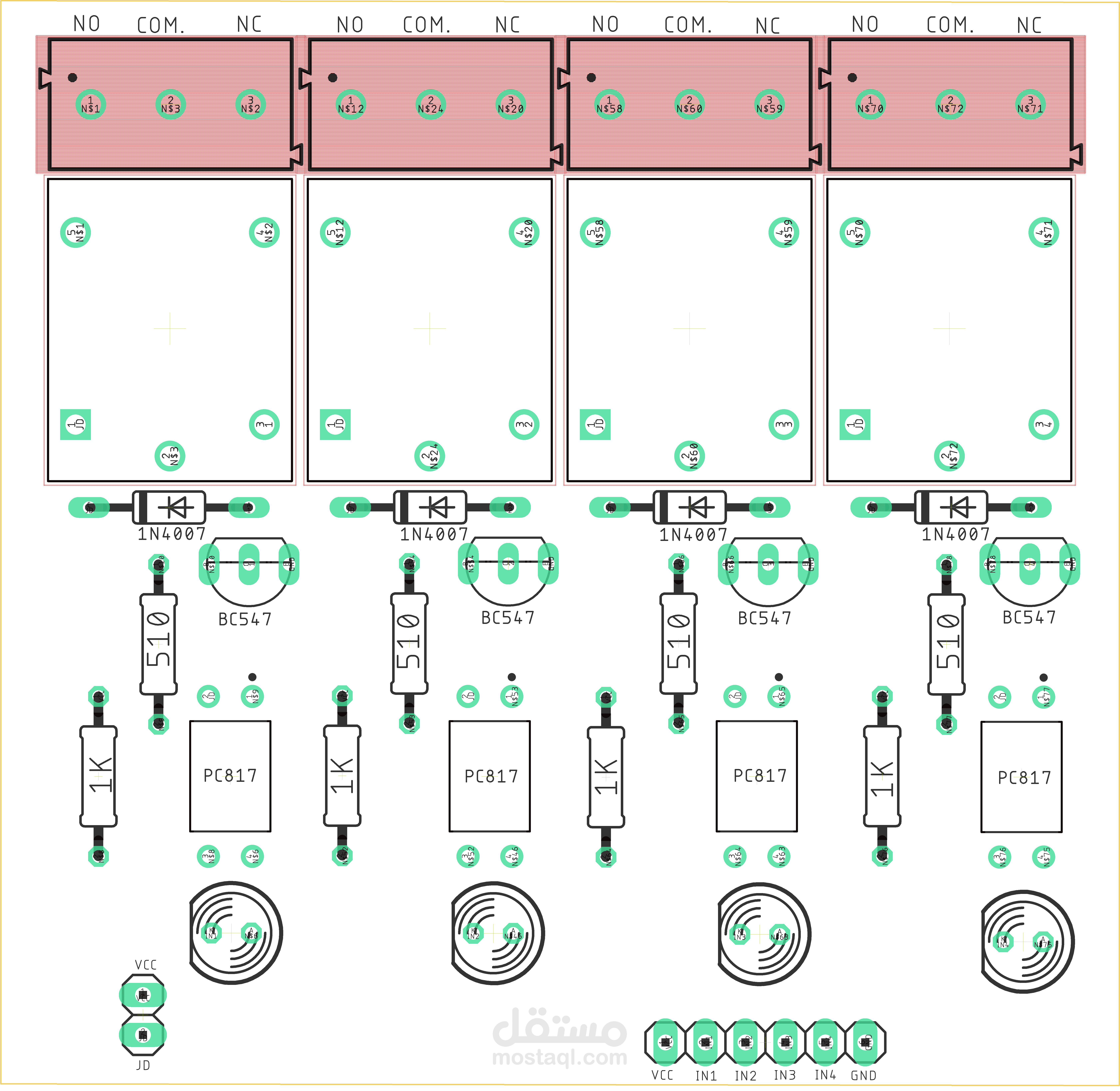

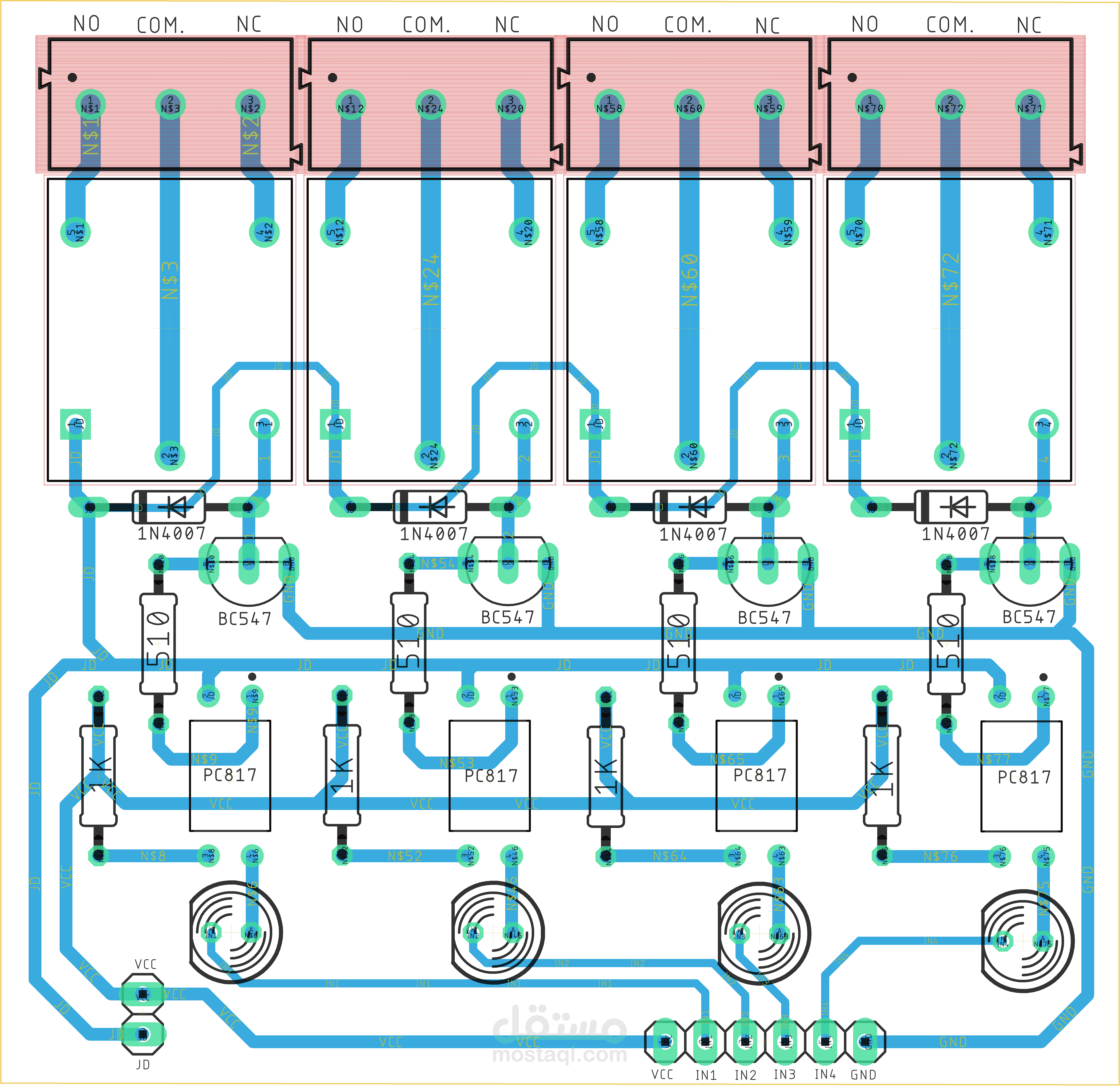

Module interface

GND – Connect 0V to this pin

IN1 – Controls relay 1, active Low Relay will turn on when this input goes below about 2V

IN2 – Controls relay 2, active Low Relay will turn on when this input goes below about 2V

IN3 – Controls relay 3, active Low Relay will turn on when this input goes below about 2V

IN4 – Controls relay 4, active Low Relay will turn on when this input goes below about 2V

VCC – Connect 5V to this pin. Is used to power the optocouplers
