Power Buck Regulator PCB Design (Schematic to Physical Hardware)

تصميم هندسي وتحويل دائرة كهربائية من نموذج محاكاة إلى لوحة مطبوعة حقيقية وجاهزة للتصنيع (Physical PCB Hardware) باستخدام برنامج EasyEDA.

​أبرز محاور وتفاصيل المشروع:

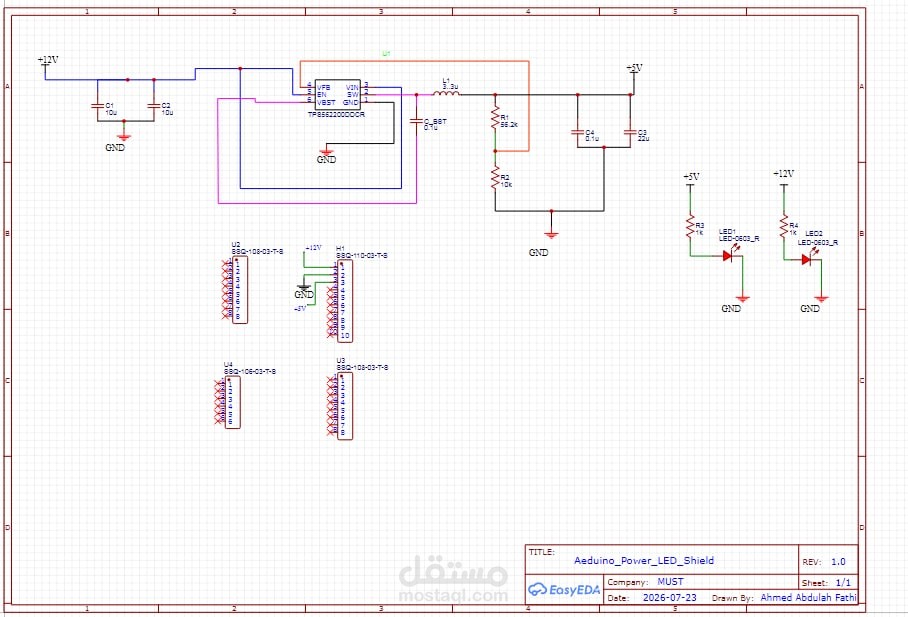

​تصميم منظم الجهد (Power Buck Regulator Shield Design):

إعداد المخطط الإلكتروني واختيار المكونات المناسبة لتحقيق أعلى كفاءة في تنظيم الجهد للأنظمة الكهربائية.

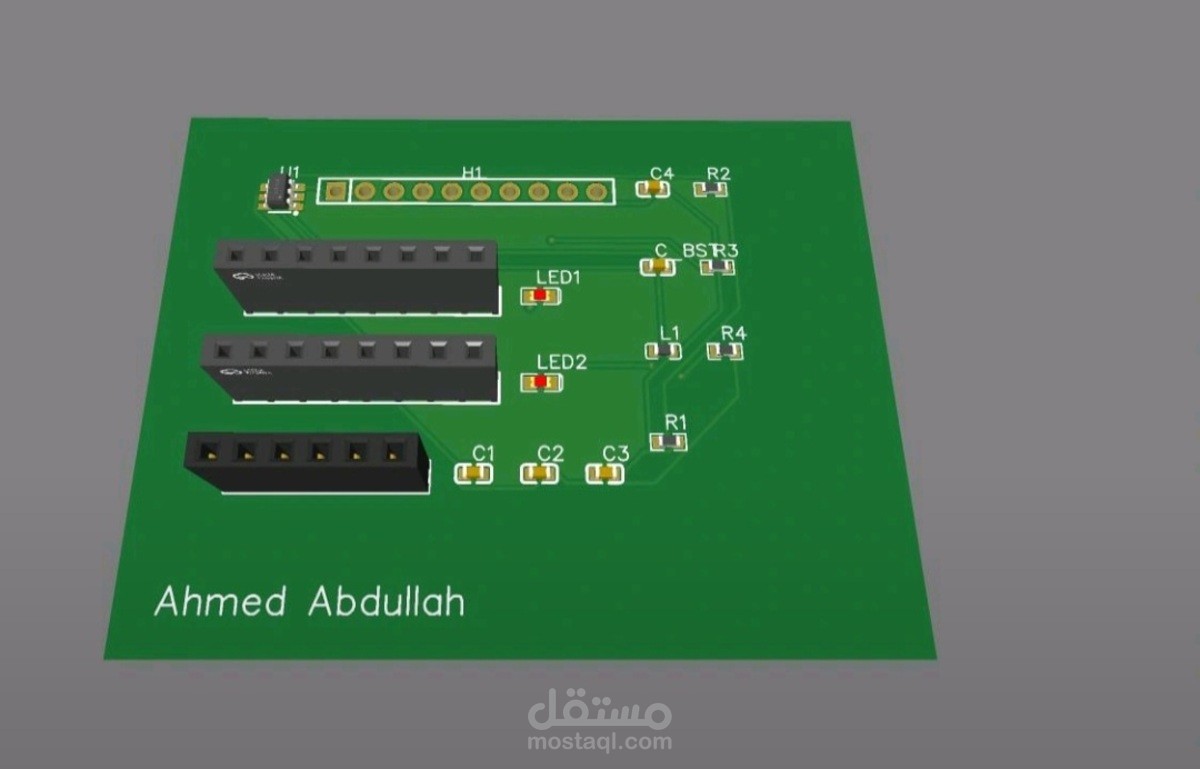

​رسم اللوحة والمسارات (PCB Layout & Stack-up):

توزيع العناصر الإلكترونية بدقة، تحديد الطبقات (Stack-up Design)، وتوجيه المسارات (Signal Routing) للحفاظ على سلامة الإشارات وتقليل التشويش.

​التحقق وقواعد التصنيع (DRC & Manufacturing Rules):

إجراء اختبار قواعد التصميم (Design Rules Check) لضمان خلو اللوحة من الأخطاء الفيزيائية والكهربائية وتجهيز ملفات Gerber للتصنيع.

​الربط بين المحاكاة والـ Hardware:

تطبيق العمليات التي تحول النماذج النظرية ودوائر المحاكاة (Simulink/MATLAB) إلى أجهزة حقيقية واحترافية.
