6-Layer Arduino Nano Based Custom PCB Design

قمت بتصميم لوحة دوائر مطبوعة PCB متعددة الطبقات مبنية على متحكم Arduino Nano كنواة للنظام، بهدف تطوير تصميم Hardware أكثر احترافية من البوردات التعليمية الجاهزة.

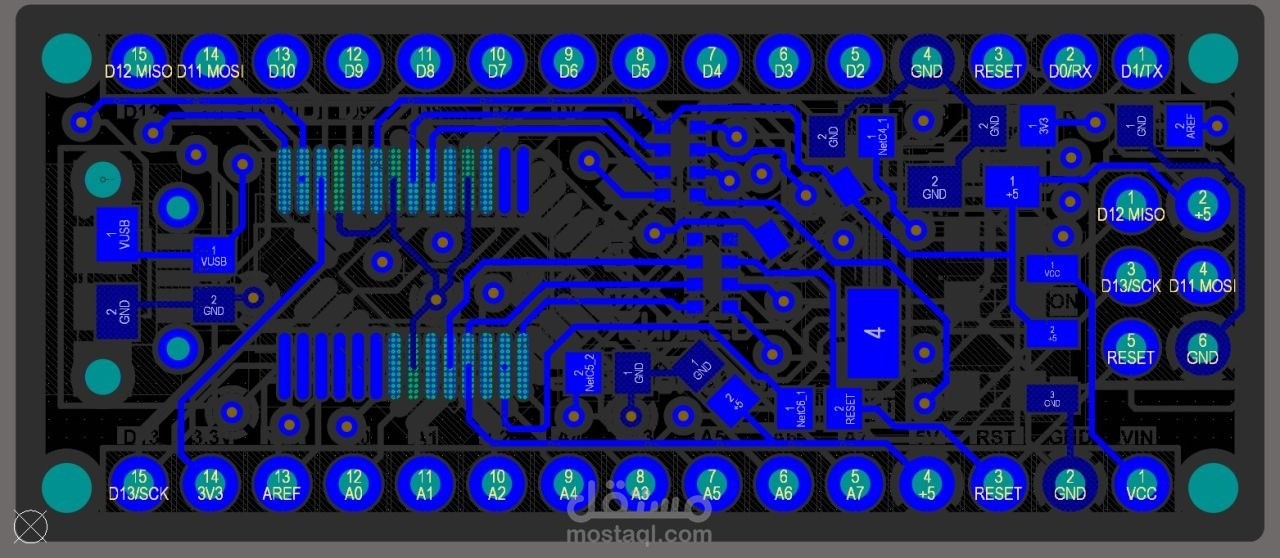

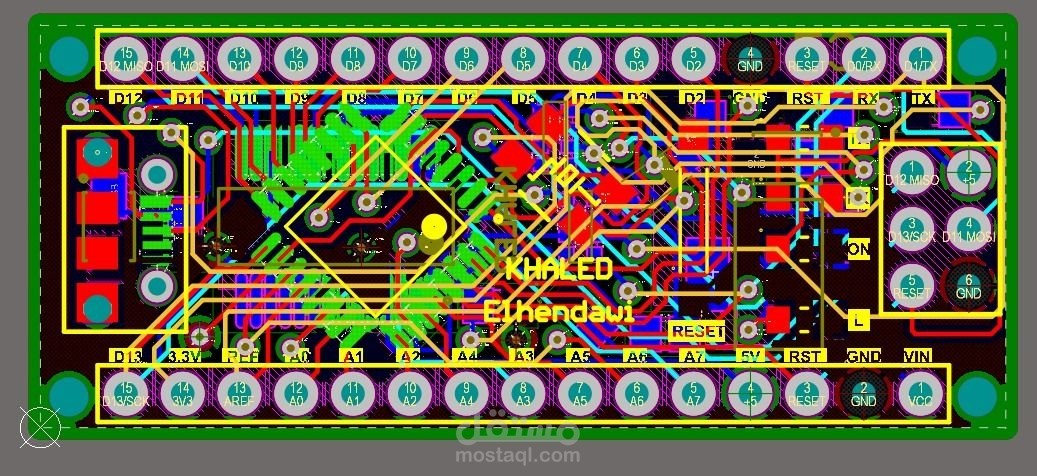

تم تصميم البوردة باستخدام تقنية 6 Layers PCB مع إعداد توزيع طبقات مناسب (Layer Stack-up) لتحقيق تنظيم أفضل للطاقة والإشارات وتحسين جودة التصميم.

المهام التي تم تنفيذها:

تصميم PCB Layout كامل.

إعداد Stack-up للوحة متعددة الطبقات.

توزيع خطوط التغذية والطاقة Power Distribution.

تصميم مسارات الإشارات Signal Routing بشكل منظم.

إدارة طبقات GND لتحسين الأداء وتقليل مشاكل الضوضاء.

تجهيز ملفات التصنيع النهائية Manufacturing Files (Gerber).

التقنيات المستخدمة:

Multi-Layer PCB Design

PCB Layout

Arduino Nano Hardware Design

Power Distribution

Signal Integrity Basics

Gerber Generation
