Convergent-Divergent Nozzle CFD Simulation

عنوان المشروع:

محاكاة ديناميكا الموائع الحسابية (CFD) وتحليل الضغط لفوهة متقاربة متباعدة (Convergent-Divergent Nozzle)

وصف المشروع:

يستعرض هذا المشروع تحليلاً ديناميكياً متقدماً ومحاكاة حاسوبية (CFD) لسلوك تدفق الموائع وتوزيع الضغط داخل فوهة متقاربة متباعدة (Convergent-Divergent Nozzle)، تم إشراكه كجزء من دراسة بارامترية هندسية متكاملة لتقييم الأداء الهيدروليكي أو الديناميكي الهوائي للتصميم.

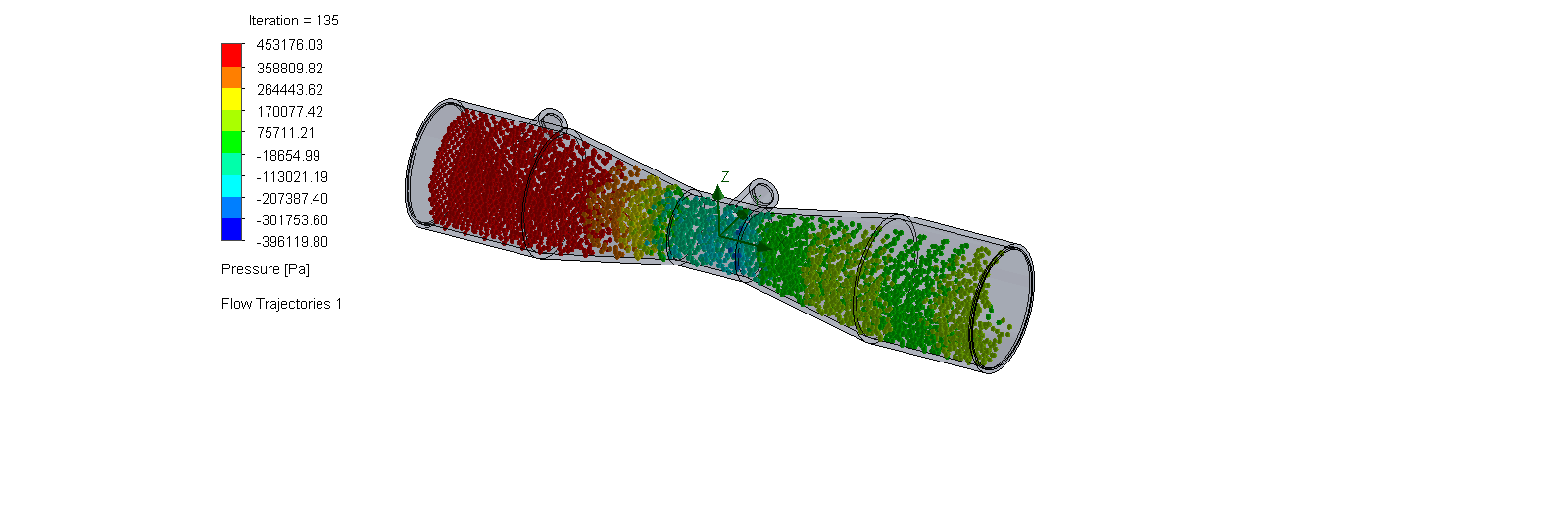

تُظهر النتائج في الملف image_320c2d.png مسارات التدفق الحركية (Flow Trajectories) ممثلة بجزيئات ملونة توضح تدرج الضغط الساكن (Pressure in Pascal) على طول الفوهة عند التكرار الحسابي رقم 135 (Iteration = 135)، حيث يتضح بدقة هندسية:

منطقة الدخول المتقاربة (Convergent Section): تظهر باللون الأحمر، مما يشير إلى أعلى قيمة للضغط الساكن (تصل إلى حوالي 453.1 kPa) نظراً لانخفاض السرعة نسبياً في هذه المنطقة.

منطقة الخانق (Throat): يظهر فيها هبوط مفاجئ وحاد في مستويات الضغط يتحول تدريجياً عبر الألوان (الأصفر، الأخضر، ثم الأزرق عند الخانق مباشرة) ليصل إلى قيم ضغط منخفضة جداً نتيجة للتسارع العالي للمائع.

منطقة الخروج المتباعدة (Divergent Section): يظهر فيها استقرار وتغير تدريجي في الضغط (باللون الأخضر) مع تمدد التدفق، مما يسمح بمراقبة سلوك المائع عند نقاط القياس العمودية المدمجة بالتصميم.

المهارات والأدوات المستخدمة:

برنامج التصميم والمحاكاة: SOLIDWORKS Flow Simulation.

التحليلات الهندسية: ديناميكا الموائع الحسابية (CFD)، تحليل مسارات التدفق (Flow Trajectories)، حسابات تدرج الضغط والسرعة، والتحليل التقاربي (Convergence Analysis).
