Mep design

المكونات والمعدات الميكانيكية الرئيسية (Mechanical Equipment)

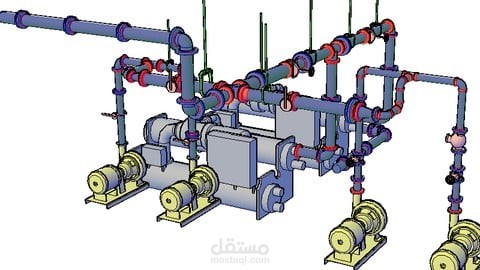

المضخات الطاردة المركزية (Centrifugal Pumps): تظهر في المقدمة أربع مضخات ميكانيكية (ملونة بالأصفر والرمادي) مثبتة على قواعد خرسانية أو معدنية. هذه المضخات هي المسؤولة عن تدوير المياه داخل الشبكة (مثل ضخ المياه المثلجة إلى وحدات الـ AHU/FCU أو ضخ مياه التغذية).

المبادل الحراري أو المبرد المركزي (Chiller / Heat Exchanger): يظهر في الخلفية الجرم الأسطواني الضخم والمعدات المرتبطة به، والتي تمثل قلب المنظومة الميكانيكية لتبادل الحرارة أو تبريد المياه.

2. شبكة الأنابيب والملحقات الفنية (Piping, Fittings & Accessories)

هذا النموذج احترافي جداً لأنه لم يكتفِ برسم خطوط مواسير عادية، بل يوضح تفاصيل تركيبات المواسير بدقة عالية (High LOD - Level of Detail):

الأنابيب (Piping): المواسير الزرقاء الممتدة والتي تمثل خطوط السحب والطرد (Suction & Discharge Lines).

الملحقات والمحابس (Valves & Accessories): تلاحظ باللون الأحمر والأسود عناصر دقيقة جداً مثل:

محابس العزل (Gate/Butterfly Valves).

صمامات عدم الرجوع (Check Valves) لمنع ارتداد المياه للمضخات.

الوصلات المرنة (Flexible Connections) لامتصاص اهتزازات المضخات.

الأكواع (Elbows) والـ Tees لربط وتفريع الشبكة.

روافع وأنظمة التعليق (Pipe Hangers & Supports): تظهر بوضوح الخطوط الخضراء الرأسية المعلقة من السقف، وهي الحوامل الفنية المسؤولة عن تثبيت ورفع شبكة المواسير الثقيلة هندسياً
