Mep design

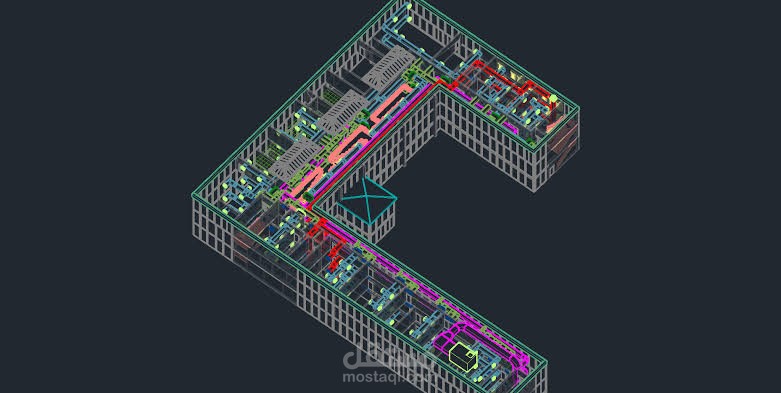

الهيكل المعماري والإنشائي للمبنى (المجسم الرمادي)

يظهر المبنى بنظام الخرسانة أو الهيكل الخارجي الشفاف (Wireframe / Transparent Grid) بمختلف طوابقه ونوافذه. هذا يوضح كيف تتوزع الخدمات الميكانيكية بداخل الغرف والممرات وفوق الأسقف المستعارة بدقة بالنسبة للمساحات المعمارية المتوفرة.

2. منظومة التكييف والتهوية وتوزيع الهواء (HVAC System)

تلاحظ بوضوح شبكة معقدة من مجاري الهواء (Ducts) الملونة بألوان كودية مختلفة لتسهيل التمييز بين الأنظمة:

مجاري الهواء باللون الوردي/الأحمر والبرتقالي: تمثل في الغالب مسارات هواء التغذية البارد (Supply Air) القادم من وحدات مناولة الهواء للغرف والمكاتب.

القطع والوصلات الخضراء والفيروزية الفاتحة: تمثل المخارج والدواخل الفنية، مثل صناديق حجم الهواء المتغير (VAV Boxes)، ومخارج توزيع الهواء (Diffusers) الموزعة بانتظام داخل الغرف لضمان تبريد متوازن.

الخطوط البنفسجية والأزرق الداكن: تمثل غالباً أنظمة هواء الرجوع (Return Air) أو أنظمة طرد الهواء وعوادم التهوية (Exhaust Air).
