نطاق العمل والتصميم:

· النمذجة ثلاثية الأبعاد (3D CAD): تم بناء النموذج باستخدام سوليدوركس متضمناً:

· الهيكل الخارجي المصنوع من الصاج (Sheet Metal) مع فتحات التهوية.

· مجموعة المقاومات الحرارية (Resistor Elements) المرتبة على مراحل (Steps).

· المروحة المحورية (Axial Fan) ومجرى توجيه الهواء.

· صندوق توصيل القدرة (Power Terminal Box).

· المحاكاة (CFD Simulation):

· الهدف: حساب انخفاض الضغط عبر البنك، توزيع درجات الحرارة على المقاومات، وسرعات الهواء الخارجة.

· الإعدادات: تم تطبيق حمل حراري إجمالي [20] كيلوواط موزع على أسطح المقاومات، وتم نمذجة المروحة باستخدام منحنى الأداء (Fan Curve) لتكون ظروف المحاكاة قريبة من الواقع.

· النتائج المستخرجة:

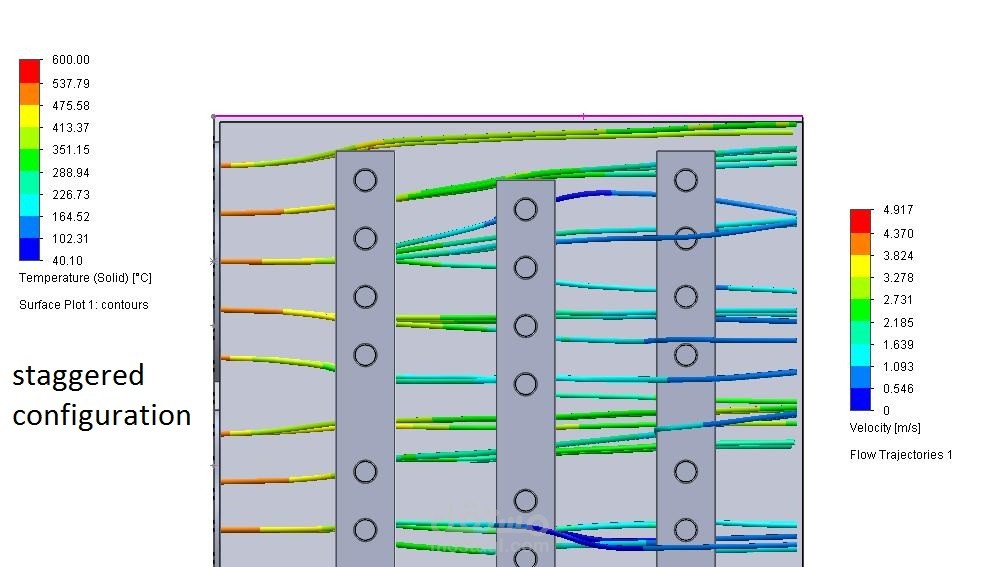

· توزيع درجات الحرارة (Temperature Contours): إثبات عدم وجود بقع حرارية (Hot Spots) في منتصف حزمة المقاومات، والتأكد من أن أقصى درجة حرارة أقل من الحد المسموح للمادة.

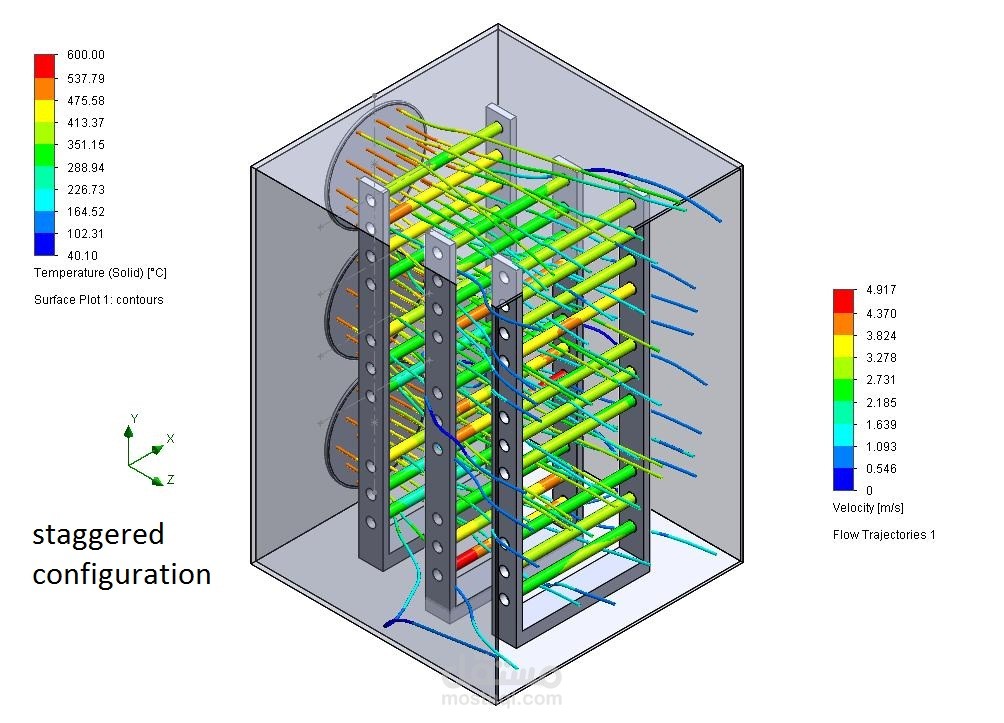

· خطوط الانسياب (Flow Trajectories): تصوير مرئي لمسار الهواء من المدخل، مرورًا بالمقاومات، وحتى الخروج من المروحة.

· منحنى أداء التبريد: جدول يوضح درجة حرارة الخروج عند مراحل تحميل مختلفة
