Powe Supply

مشروع تصميم وتنفيذ مزود طاقة معملي متعدد المخارج داخل صندوق خشبي مخصص للقص بالليزر (Laser Cut Enclosure)، مع تصميم وتنفيذ لوحة الدائرة المطبوعة (PCB) باستخدام برنامج Proteus Design Suite ثم تصنيعها يدويًا بالكامل.

يحتوي المشروع على مخارج جهد ثابتة ومتغيرة لتوفير مصدر تغذية مناسب لتجارب الإلكترونيات والدوائر التناظرية، حيث يوفر:

±5V

±9V

خرج متغير موجب من 0V إلى +37V

خرج متغير سالب من 0V إلى -37V

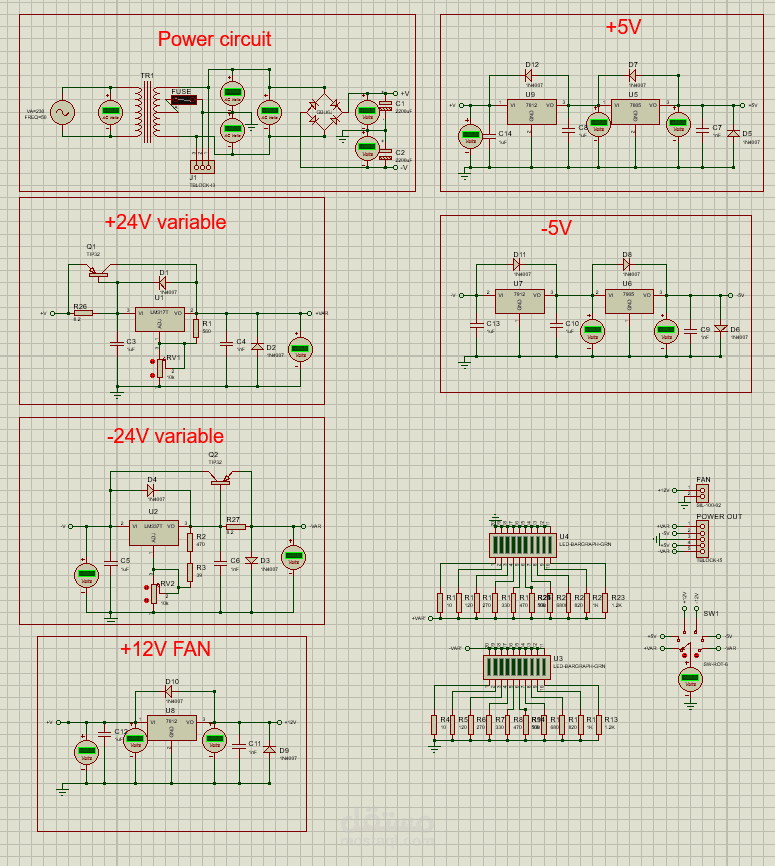

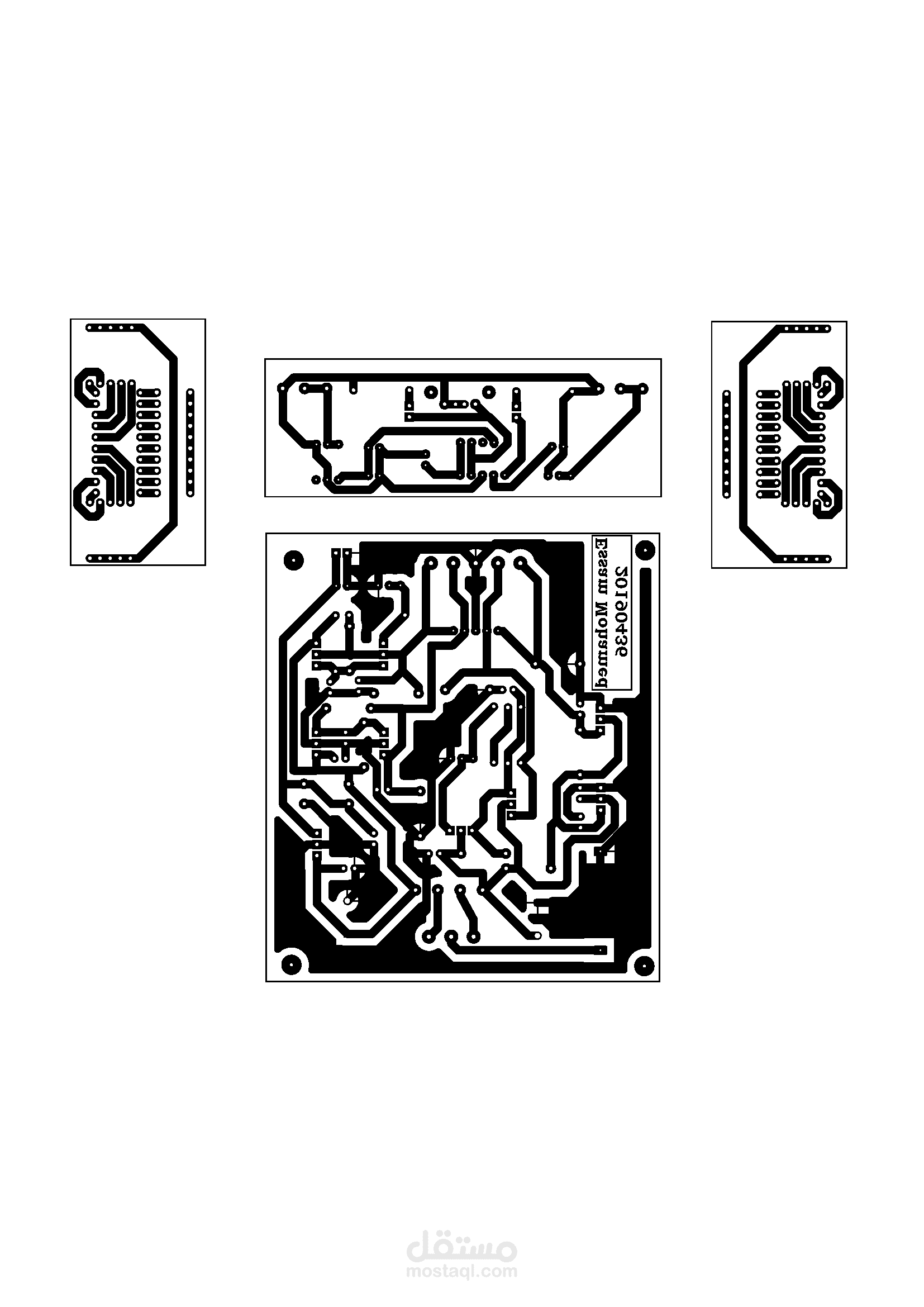

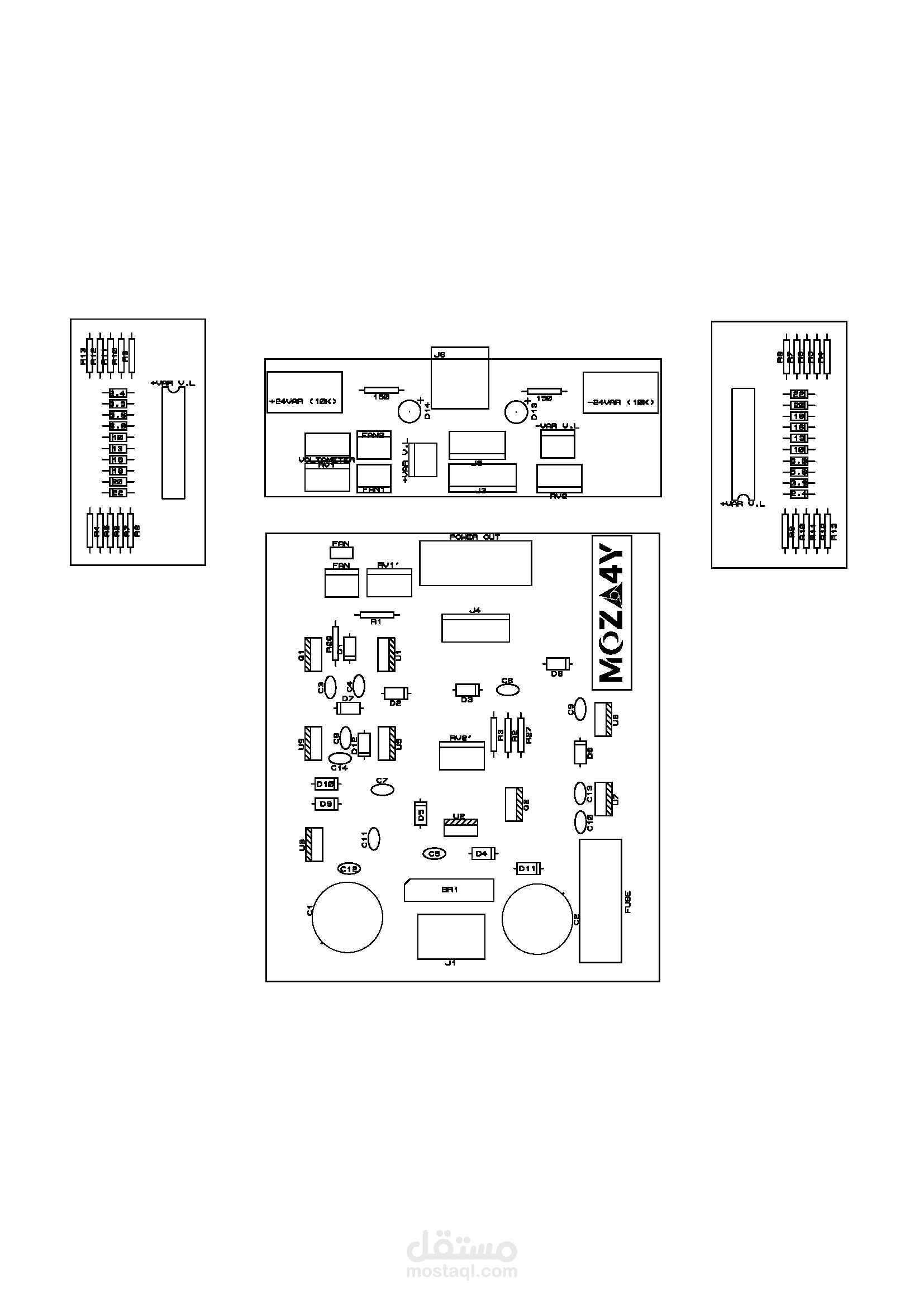

تم تصميم الـ Schematic والـ PCB باستخدام برنامج Proteus، مع مراعاة توزيع المكونات، تنظيم مسارات الطاقة، وتقليل التشويش للحصول على أداء مستقر وعملي. بعد ذلك تم تصنيع الـ PCB يدويًا بداية من طباعة المسارات وحتى الحفر واللحام وتجميع المكونات الإلكترونية. برنامج Proteus يُستخدم على نطاق واسع في تصميم ومحاكاة الدوائر الإلكترونية والـ PCB Layout.

أهداف المشروع

تصميم مزود طاقة معملي متعدد الاستخدامات.

توفير مخارج جهد ثابتة ومتغيرة لتغذية المشاريع الإلكترونية.

تصميم PCB احترافية باستخدام Proteus.

تنفيذ لوحة إلكترونية يدوية بالكامل لاكتساب خبرة عملية.

تصميم صندوق خشبي مخصص للقص والتجميع بالليزر.

مميزات المشروع

مخارج جهد ثابتة ±5V و +12V.

مخارج متغيرة من 0V إلى ±24V.

تصميم Dual Polarity للدوائر التناظرية.

PCB مصممة باستخدام Proteus ومصنعة يدويًا.

صندوق خشبي Laser Cut بتصميم عملي وأنيق.

فتحات تهوية لتبديد الحرارة.

تنظيم احترافي للمكونات والأسلاك.

سهولة الصيانة والتعديل.

البرامج والأدوات المستخدمة

Proteus Design Suite لتصميم الـ Schematic والـ PCB.

SolidWorks لتصميم الصندوق ثلاثي الأبعاد.

ماكينة Laser Cutting لقص أجزاء الصندوق.

تقنيات تصنيع PCB اليدوية (Etching & Drilling).

استخدامات المشروع

تجارب الإلكترونيات العملية.

تشغيل واختبار الدوائر الإلكترونية.

التطبيقات التعليمية والمعملية.

تغذية دوائر الـ Analog Electronics.

المهارات المكتسبة

تصميم الـ PCB باستخدام Proteus.

تصميم الـ Schematic والـ PCB Layout.

تصنيع الـ PCB يدويًا.

اللحام وتجميع المكونات الإلكترونية.

تصميم منتجات قابلة للقص بالليزر.

الدمج بين التصميم الميكانيكي والإلكتروني.

إدارة وتنظيم دوائر التغذية متعددة المخارج.
