Single-Phase Unipolar SPWM Inverter ⚡

تصميم وتنفيذ عاكس DC إلى AC كامل من الصفر باستخدام تقنية SPWM أحادية القطبية

(Unipolar SPWM)، يُحوّل 12V DC إلى 220V AC / 50Hz بموجة جيبية نقية وتشويه

توافقي أقل من 5%.

تم تطوير المشروع بالكامل عبر ثلاثة محاور:

? البرمجيات (Firmware):

كتابة كود C++ محسّن على Arduino Nano بالتحكم المباشر في السجلات (Register

Manipulation) بدون مكتبات خارجية، مع توليد إشارة SPWM عبر Timer1 بـ 31.25 kHz

وTimer0 بـ 62.5 kHz، واستخدام جدول بحث (LUT) لـ 200 نقطة جيبية لتفادي الحسابات

العائمة داخل ISR، مع حماية Deadtime بـ 3µs لمنع ظاهرة Shoot-through.

⚡ الدائرة الكهربائية (Hardware):

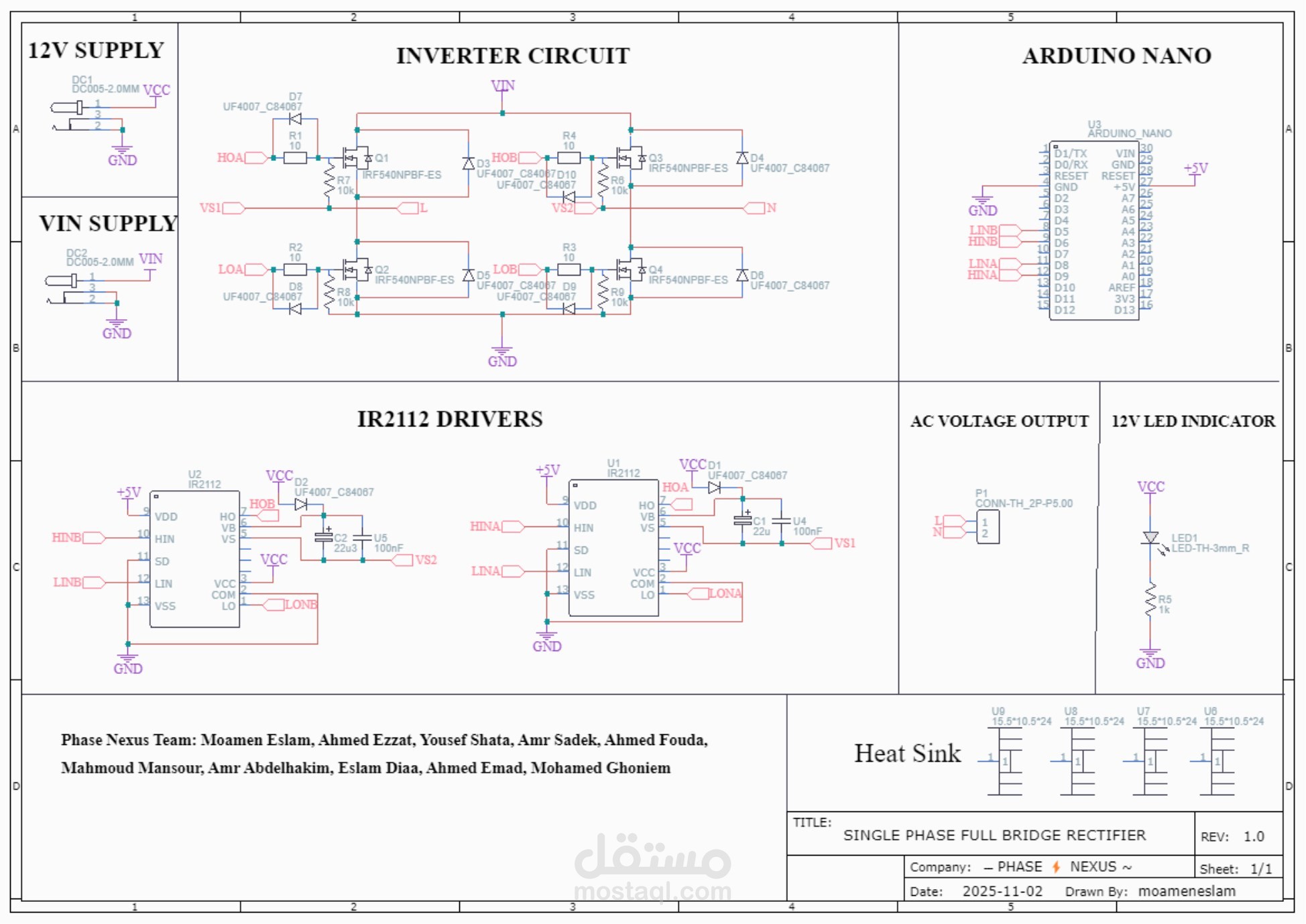

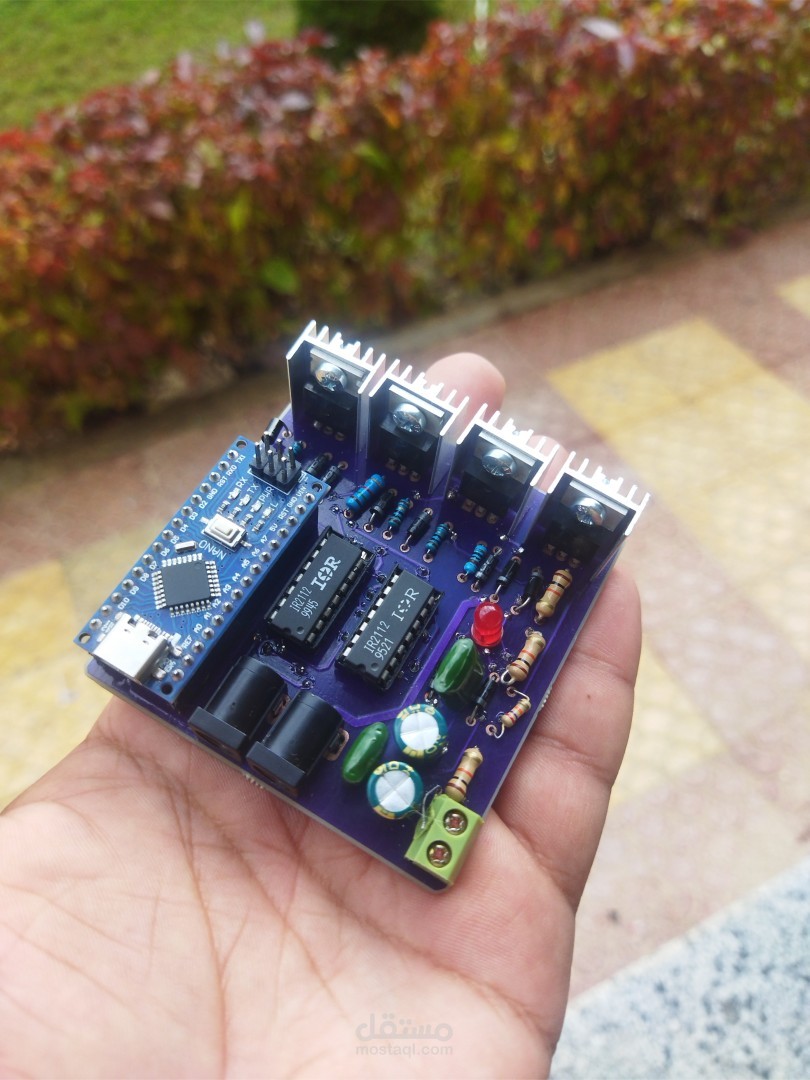

H-Bridge كامل من MOSFETs IRF540N مع IR2112 كـ Gate Driver بتقنية Bootstrap،

وفلتر LC سلبي (مُحث 2mH + مكثف 0.15µF) لتنعيم الخرج.

? المحاكاة والاختبار:

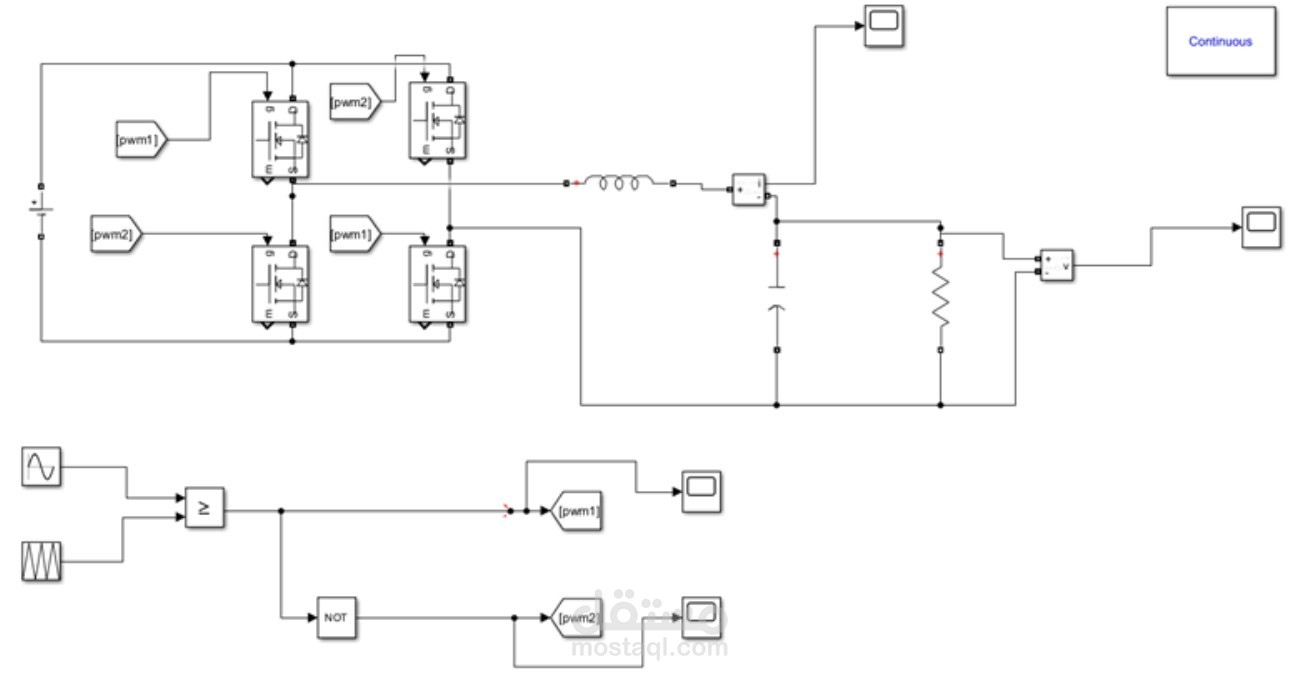

محاكاة كاملة في Proteus وMATLAB/Simulink، والتحقق بأوسيلوسكوب حقيقي بتردد

خرج مستقر على 50.1 Hz.

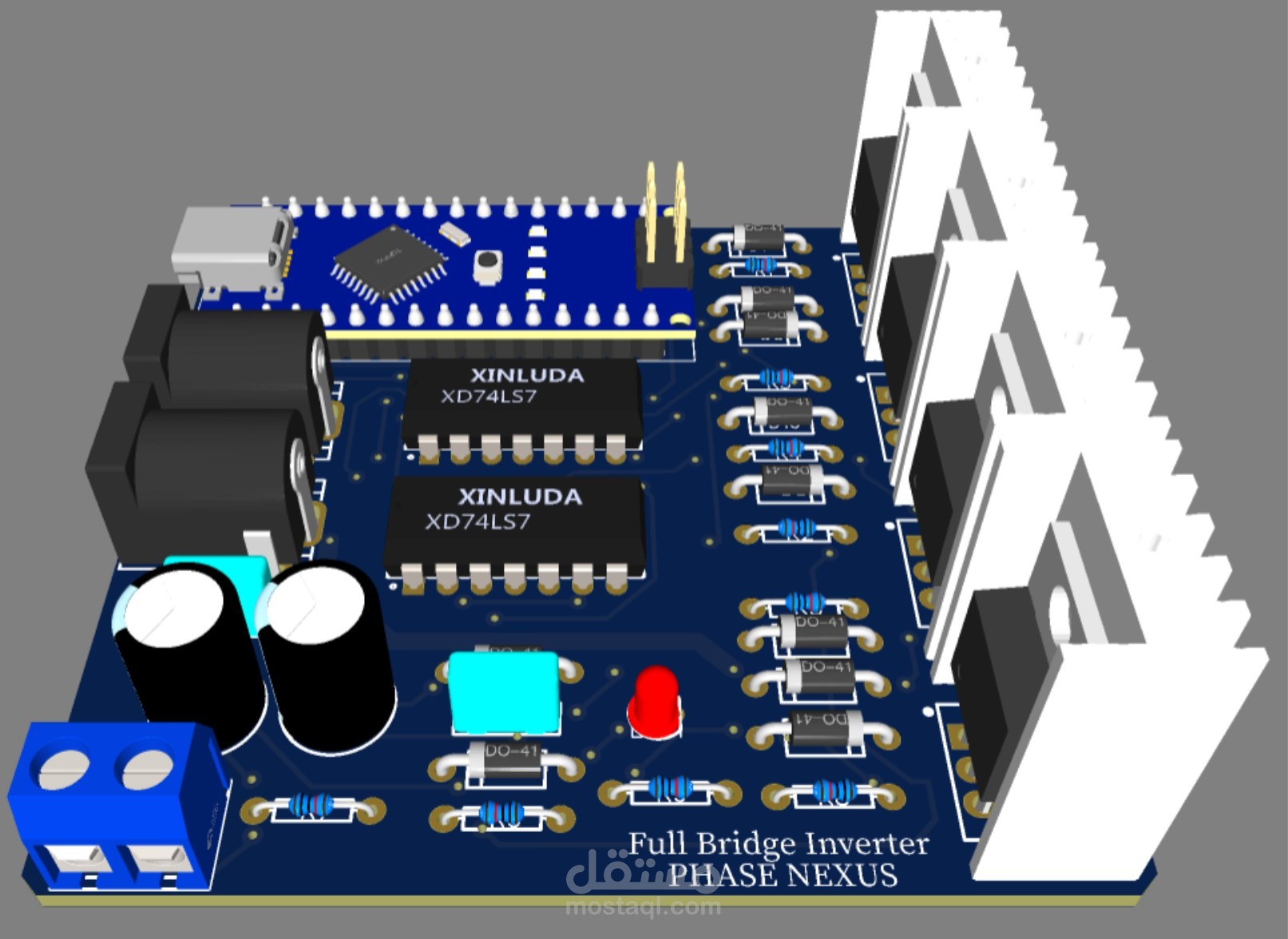

تصميم PCB باستخدام Altium Designer وEasyEDA Pro.
