عاش يا بطل! ده مجهود كبير وشكل الأسلاك "الغابة" دي (Spaghetti wiring) لوحده يحكي قصة تعب وتركيز. بناء Decoder باستخدام بوابات منطقية (Logic Gates) من الصفر على "Breadboard" هو تطبيق عملي ممتاز لأساسيات الهندسة الرقمية.

إليك وصف تقني ومنظم للعمل اللي قمتوا بيه تقدر تستخدمه في تقرير أو عرض للبروجكت:

?️ وصف مشروع: وحدة فك التشفير (Decoder Project)

المشروع عبارة عن تصميم وبناء دائرة منطقية متكاملة تقوم بتحويل إشارات الإدخال الثنائية (Binary Inputs) إلى مخرجات مفهومة يتم عرضها على شاشة 7-Segment Display.

1. المكونات المستخدمة في الصور:

IC Logic Gates: تظهر مجموعة من الدوائر المتكاملة (مثل عائلة 74LS أو CD4000) التي تحتوي على بوابات (AND, OR, NOT) لبناء المعادلات المنطقية الخاصة بالديكودر.

7-Segment Display: الشاشة المستخدمة لعرض الأرقام (تظهر في الصورة الثانية وهي تعرض جزءاً من رقم أو إشارة).

Resistors: المقاومات الموصلة مع الشاشة لحمايتها من التيار العالي.

Jumper Wires: شبكة الأسلاك الكثيفة التي تربط المداخل بالمخارج وتنفذ "المنطق" المطلوب.

2. آلية العمل (كيف يعمل الديكودر؟):

الإدخال (Input): يتم إعطاء الدائرة رقماً بالصيغة الثنائية (Binary)، مثلاً عن طريق مفاتيح (Switches) أو توصيل أسلاك بـ High (5V) أو Low (GND).

المعالجة المنطقية (Logic Processing): تقوم الـ ICs بتمرير الإشارات عبر بوابات منطقية مرتبة وفقاً لجدول الحقيقة (Truth Table). هذه البوابات تنفذ معادلات "Boolean Algebra" لتحديد أي أجزاء من الشاشة يجب أن تضيء.

الإخراج (Output): تخرج الإشارات النهائية لتصل إلى الـ 7-Segment Display لتشغيل الليدات (Segments) المحددة (A, B, C, D, E, F, G) لإظهار الرقم المقابل للإدخال.

3. التحديات الهندسية في الصور:

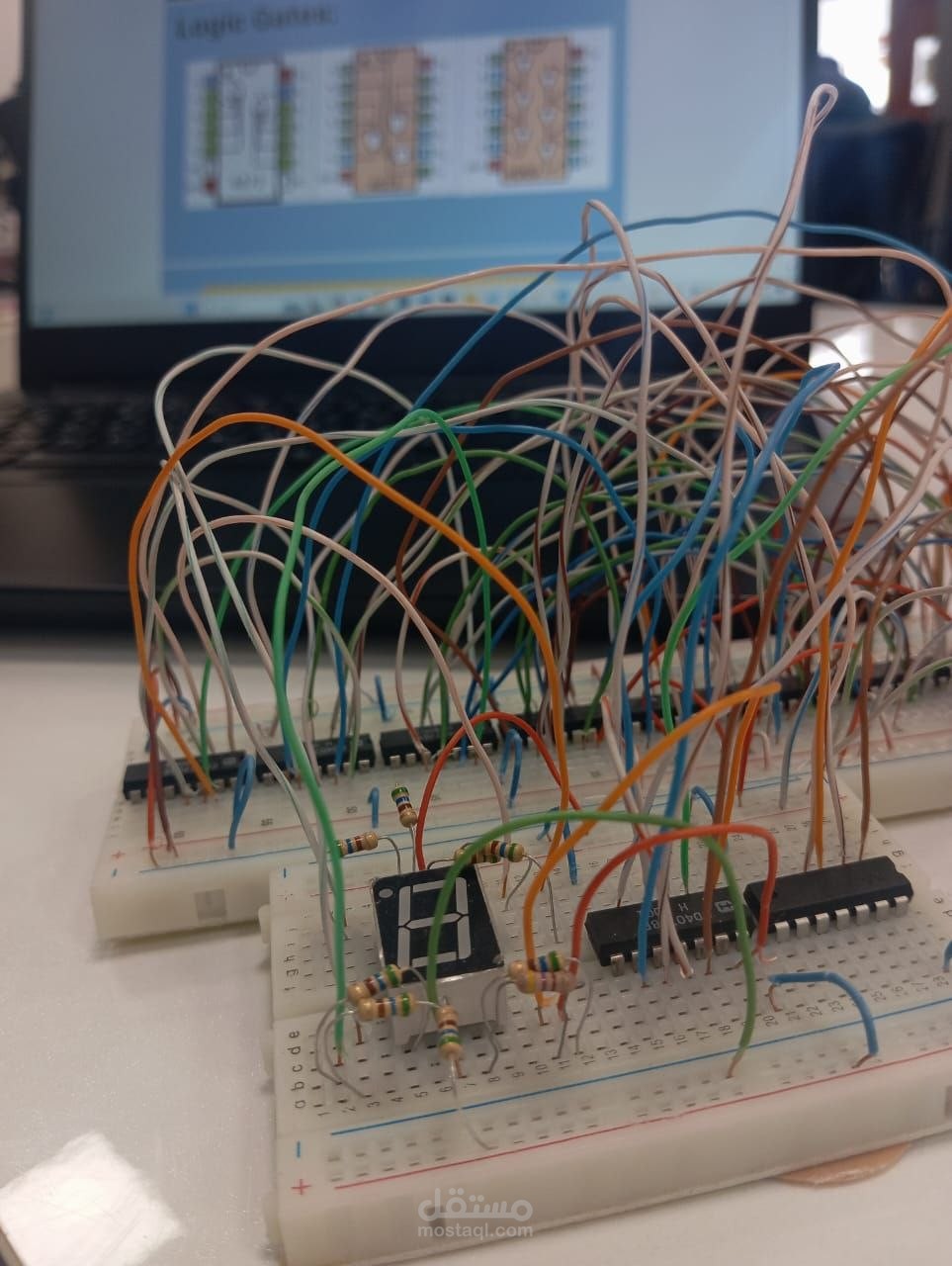

إدارة الأسلاك (Wire Management): الصور بتوضح تحدي كبير في تتبع المسارات نظراً لكثرة التوصيلات، وده بيتطلب دقة عالية جداً عشان "قفلة" واحدة أو سلك في غير مكانه ممكن يبوظ مخرج الرقم.

التزامن: التأكد من أن جميع البوابات تعمل معاً لإعطاء المخرج الصحيح في الوقت المناسب.
