Motor driver PCB

تصميم لوحة إلكترونية (PCB) مخصصة لقيادة المحركات (Motor Driver) للتحكم في سرعة واتجاه محركات الروبوت بدقة وكفاءة عالية، مع مراعاة الأداء والاستقرار تحت الأحمال المختلفة.

مميزات التصميم:

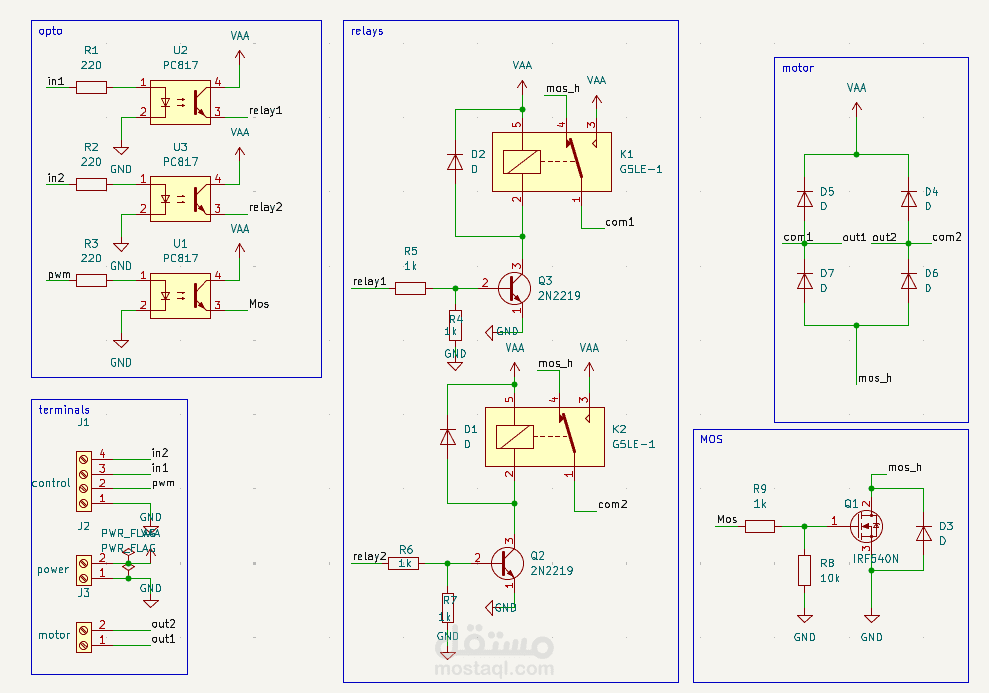

دعم التحكم في اتجاه دوران المحرك (Forward / Reverse) باستخدام H-Bridge.

التحكم في سرعة المحركات باستخدام إشارات PWM.

القدرة على تشغيل أكثر من محرك (حسب التصميم).

توافق مع متحكمات دقيقة مثل Arduino و ESP32.

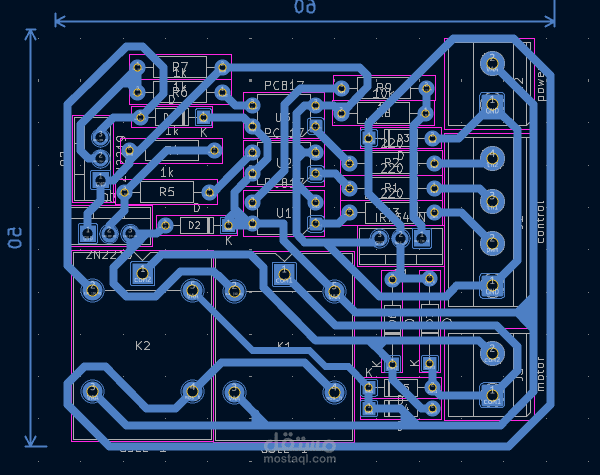

تصميم مسارات PCB لتحمل التيارات العالية الخاصة بالمحركات.

تم التصميم بي برنامج kicad
