Power managment PCB

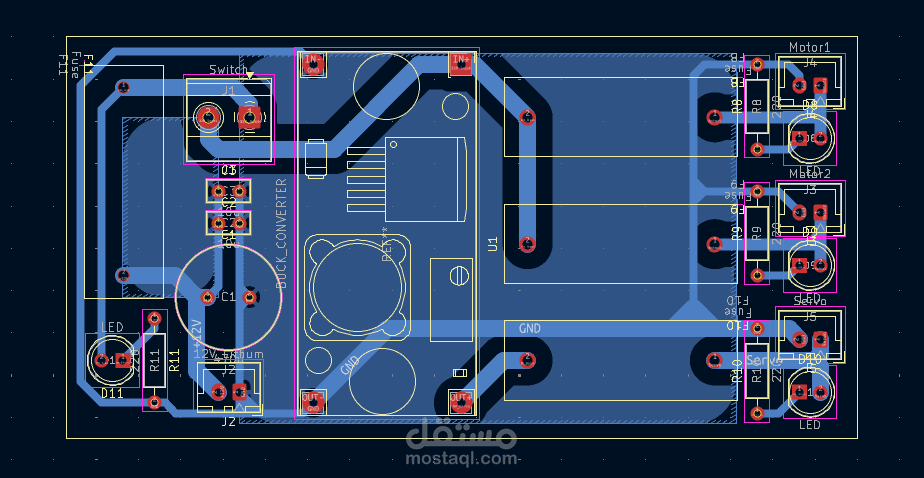

قمت بتصميم لوحة إلكترونية (PCB) مخصصة لتوزيع الجهد والتيار داخل روبوت، بهدف توفير طاقة مستقرة وآمنة لجميع مكونات النظام مع تحسين الكفاءة وتقليل الفقد.

مميزات التصميم:

توزيع منظم للطاقة لمختلف أجزاء الروبوت (المتحكم، الحساسات، المحركات).

استخدام دوائر تنظيم جهد (Voltage Regulators) لتوفير مستويات جهد مختلفة (مثل 3.3V و 5V).

فصل خطوط الطاقة الخاصة بالمحركات عن الدوائر الحساسة لتقليل التشويش (Noise).

إضافة وسائل حماية مثل:

حماية من زيادة التيار (Overcurrent Protection)

حماية من عكس القطبية (Reverse Polarity Protection)

تصميم مسارات PCB بعرض مناسب لتحمل التيارات العالية بدون سخونة.

تقليل التداخل الكهرومغناطيسي (EMI) لتحسين استقرار الأداء.

تم بي تصميم الدائرة باستخدام برامج KiCad
