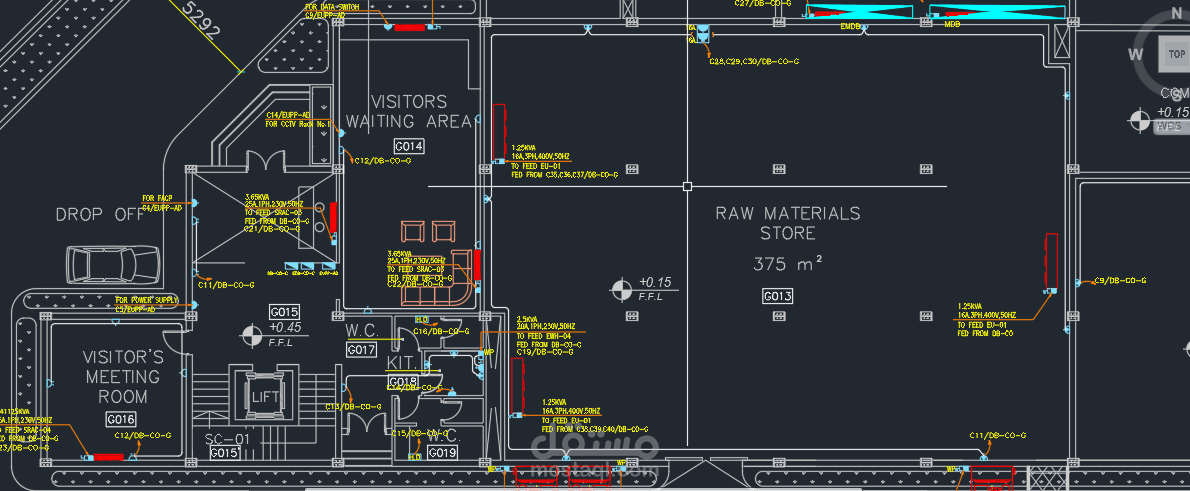

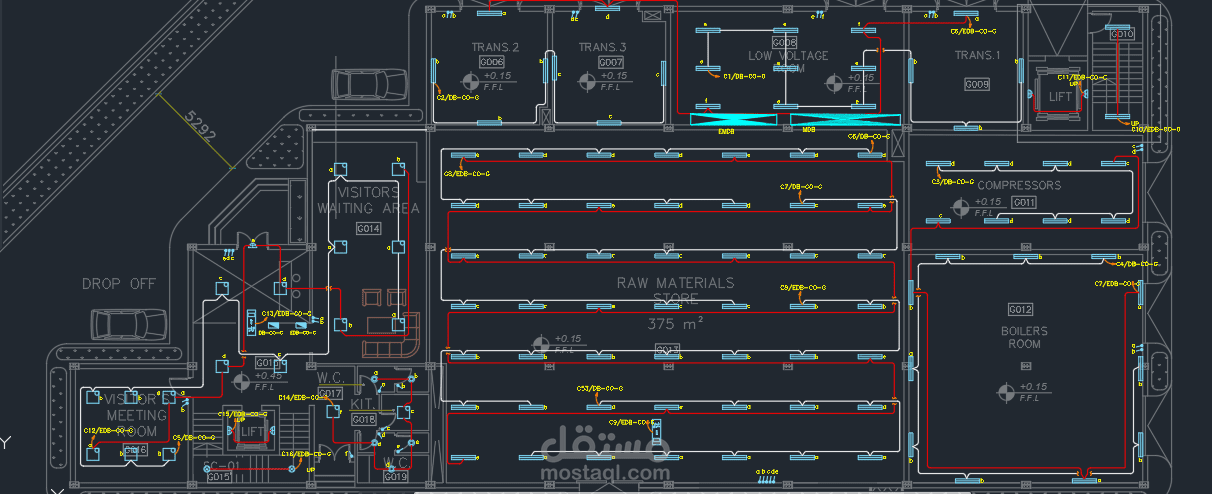

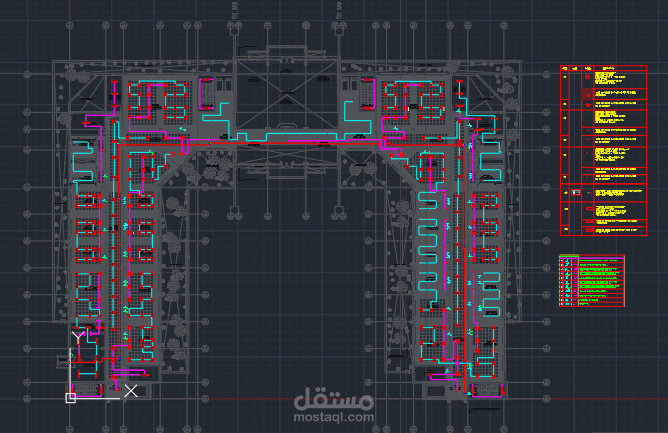

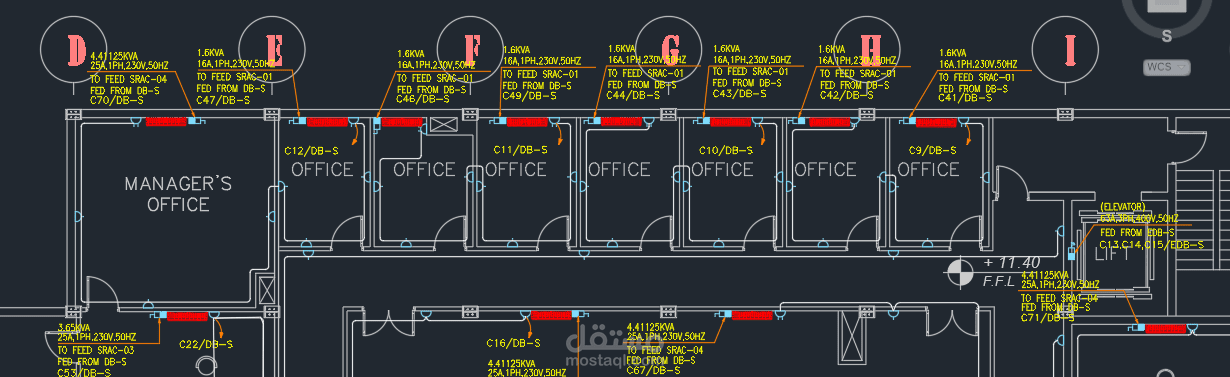

Electrical Layout Drawing (ELD)

ماذا؟

• تصميم مخطط كهربائي كامل لمبنى، يشمل وحدات الإضاءة والمفاتيح والمقابس ومخارج الكهرباء، وذلك وفقًا للمعايير الكهربائية ومتطلبات العميل.

كيف؟

• إنشاء المخطط المعماري المرجعي.

• تصميم توزيع الإضاءة وتحديد أماكن وحدات الإضاءة.

• توزيع المقابس الكهربائية والمفاتيح.

• تنظيم الدوائر الكهربائية لكل غرفة.

• التأكد من وجود مسافات مناسبة والالتزام بمعايير السلامة الكهربائية.

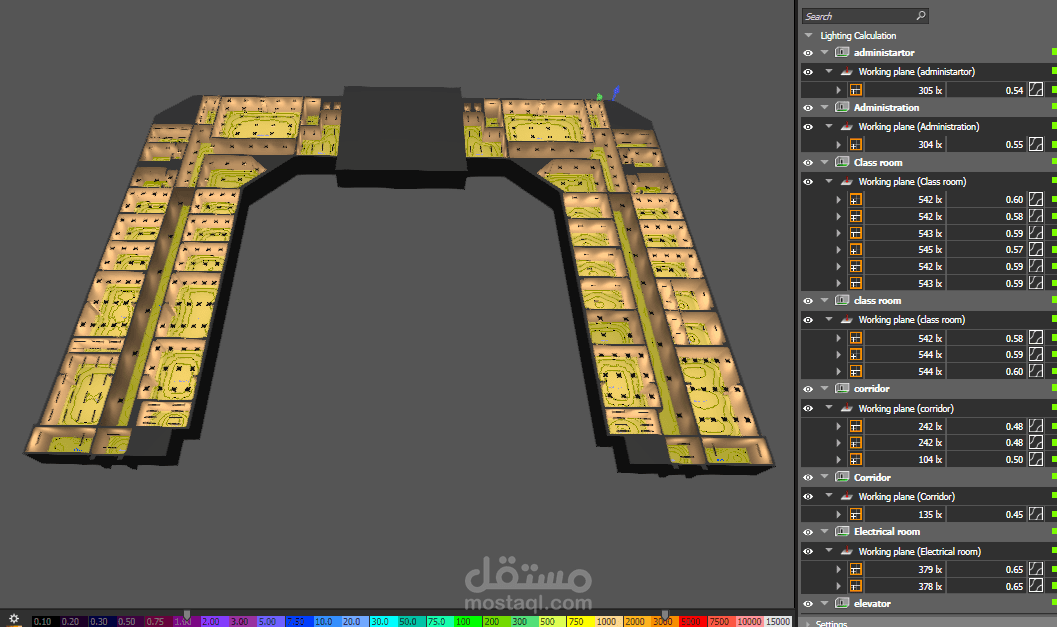

• إعداد المخطط باستخدام AutoCAD و DIALux evo.

النتائج

• مخطط كهربائي واضح ومنظم للشقة.

• توزيع متوازن للإضاءة ومخارج الكهرباء.

• رسم سهل القراءة ومناسب للتنفيذ في الموقع.
