Enterprise Network Design for Banking Departments Using Cisco Technologies

قمت بتصميم وتنفيذ شبكة مؤسسية متكاملة تحاكي بيئة بنك باستخدام Cisco Packet Tracer، حيث تم إنشاء شبكة تحتوي على 100 جهاز كمبيوتر موزعة على 9 أقسام مختلفة داخل البنك مع تطبيق أفضل ممارسات تصميم الشبكات والأمان.

هدف المشروع كان بناء بنية تحتية شبكية قابلة للتوسع وآمنة مع تقسيم الشبكة إلى عدة VLANs لضمان تنظيم الاتصال وتحسين أداء الشبكة.

نظرة عامة على الشبكة

100 End Devices (أجهزة كمبيوتر)

5 Cisco Switches

3 MultiLayer Switches

9 أقسام داخل البنك:

Credit Cards

Sales

HR

Credit & Collection

Car Loans

Quality of Services

Branches

Marketing

IT

التقنيات والبروتوكولات المستخدمة

VLANs (إنشاء 9 VLANs لتقسيم الشبكة)

DTP

SVI

DHCP

VTP (Server – Client – Transparent)

Rapid PVST+ (Spanning Tree Protocol)

BPDU Guard

PortFast

Root Guard

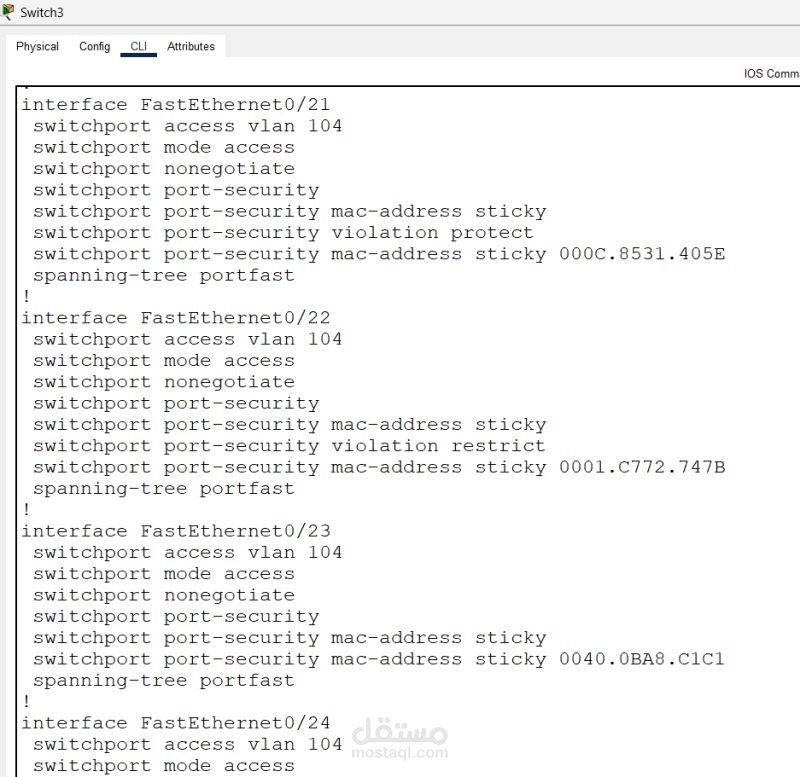

Port Security

EtherChannel (Channel Group)

Speed & Duplex Negotiation (Non-Negotiation)

تصميم Spanning Tree

إعداد Root Bridge

إعداد Secondary Root Bridge لضمان استقرار الشبكة ومنع حدوث حلقات.

إعدادات الأمان الأساسية

إعداد Hostname للأجهزة

تفعيل Enable Secret Password

إضافة Banner MOTD

تفعيل Password Encryption

النتيجة

تم بناء شبكة مؤسسية متكاملة تسمح بالاتصال بين جميع الأقسام مع تطبيق أفضل ممارسات Network Segmentation، Security، وHigh Availability.
