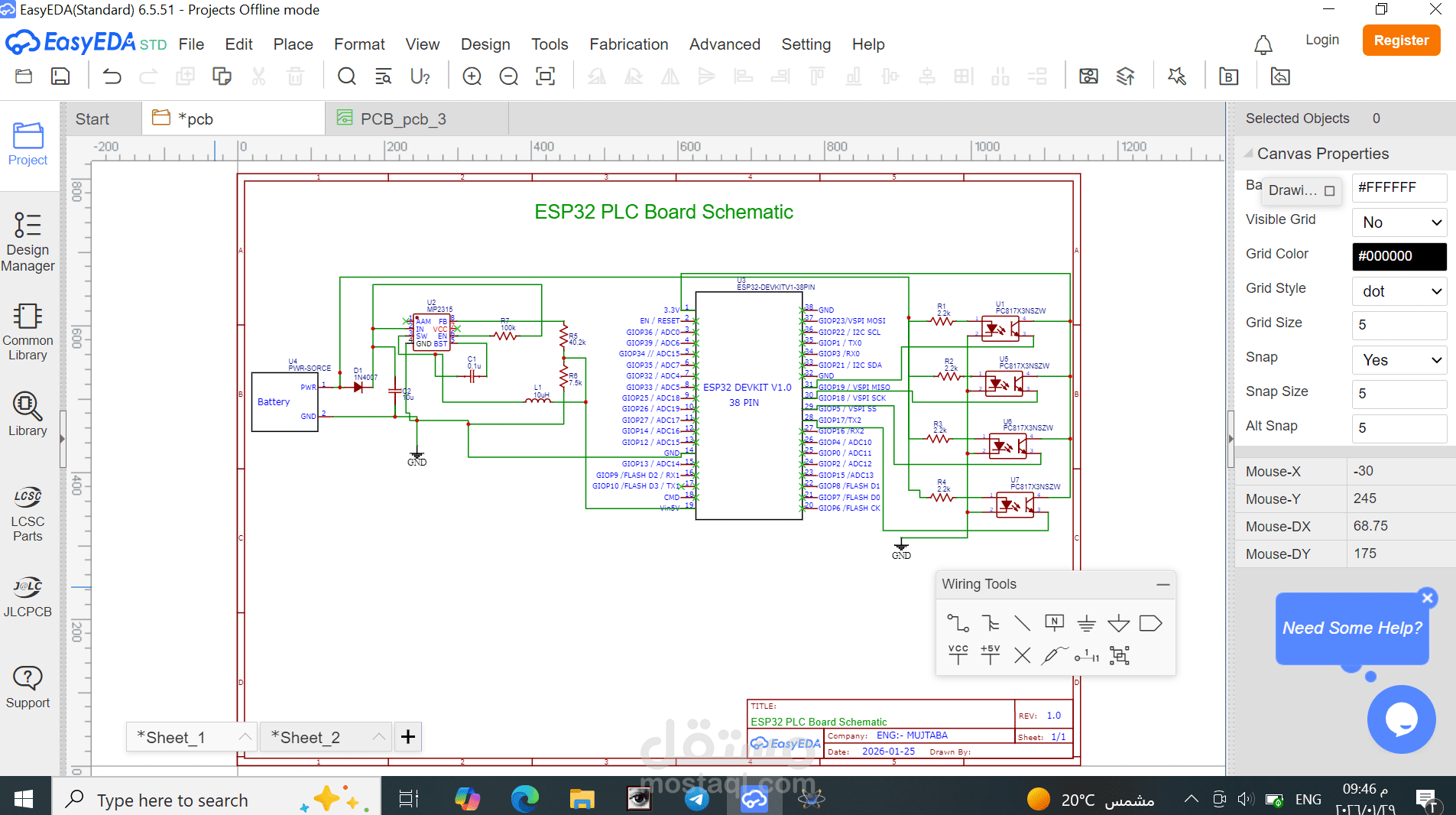

ESP32 PLC Board Schematic

تم بناء المشروع باستخدام برنامج EasyEDA. يتضمن التصميم مخططاً هندسياً (Schematic) يعتمد على عزل المداخل رقمياً بواسطة Optocouplers لحماية المعالج. تم تصميم وحدة تغذية باستخدام منظم الجهد Buck Converter MP2315 لخفض الجهد من 24V إلى 5V بكفاءة تحويل عالية توزيع المسارات (Routing) تم وفق معايير تقليل التداخل الكهرومغناطيسي، مع مراعاة سماكة مسارات التيار العالي (Trace Width) لتناسب الأحمال الصناعية.
