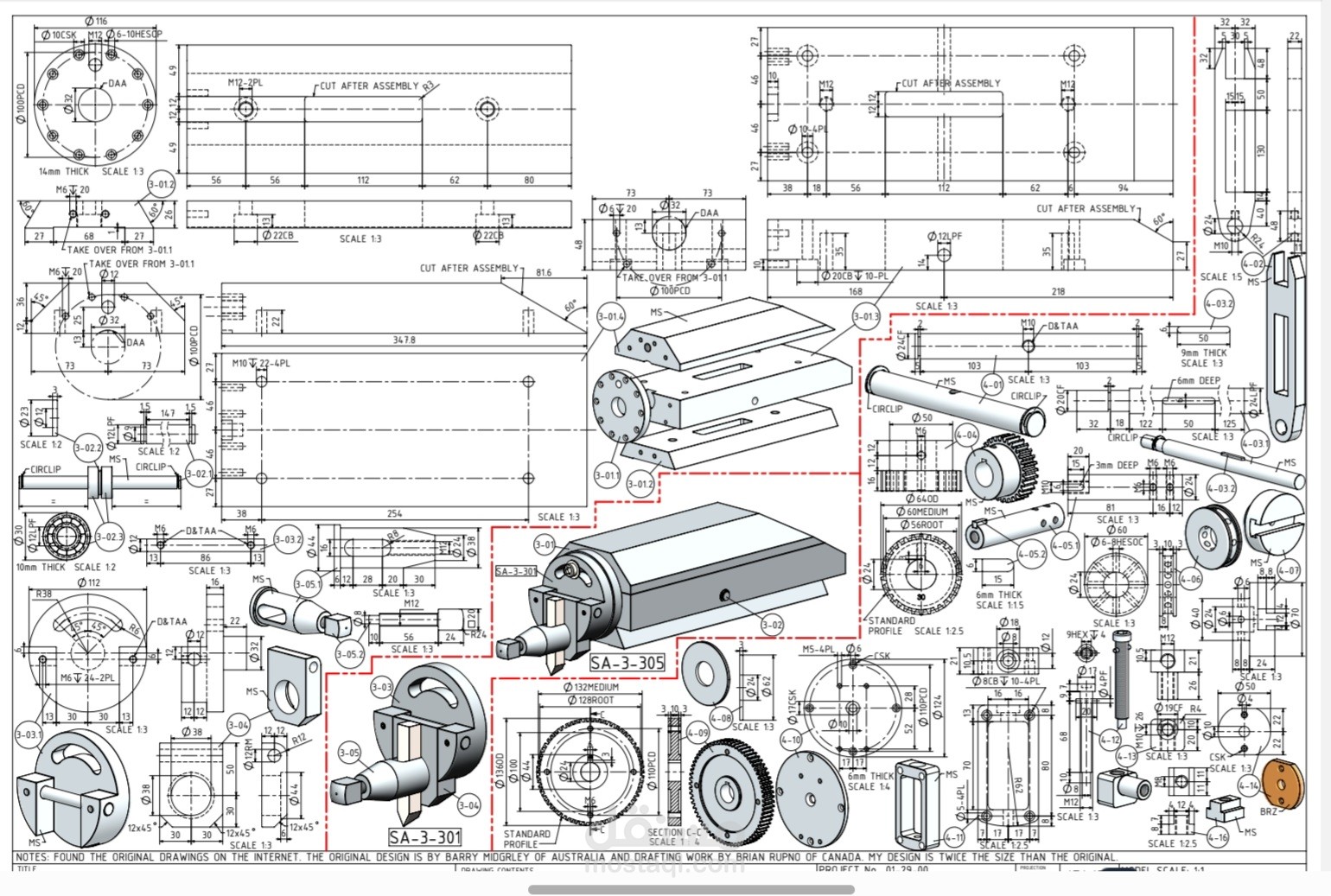

A SIMPLE SMALL METALWORKING SHAPER

تصميم ميكانيكي كامل لماكينة قشط معدن (Mechanical Shaper Machine)

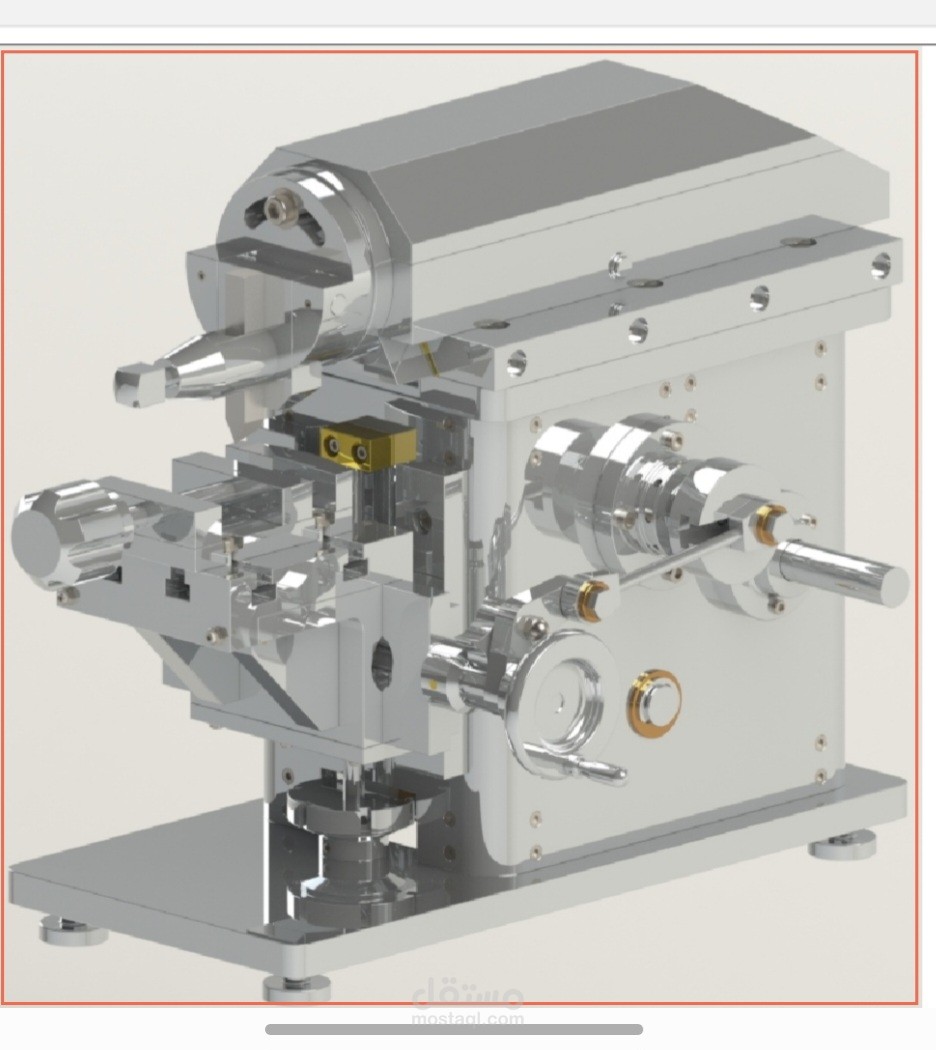

"نموذج ثلاثي الأبعاد متكامل لماكينة القشط، تم تصميمه بدقة عالية باستخدام SolidWorks. يركز التصميم على:

​آلية الحركة: محاكاة نظام ذراع التوصيل والكرنك (Crank and Slotted Link Mechanism) المسؤول عن تحويل الحركة الدورانية إلى حركة خطية ترددية للتمساح (Ram).

​منصة العمل: تصميم طاولة العمل المزودة بملزمة (Vise) مع توضيح مقابض التحكم في التغذية اليدوية.

​التجميع الهيكلي: يوضح التصميم المسامير، الوصلات، وقواعد التثبيت، مما يجعله نموذجاً قابلاً للدراسة الميكانيكية."
