Internal Combustion Engine

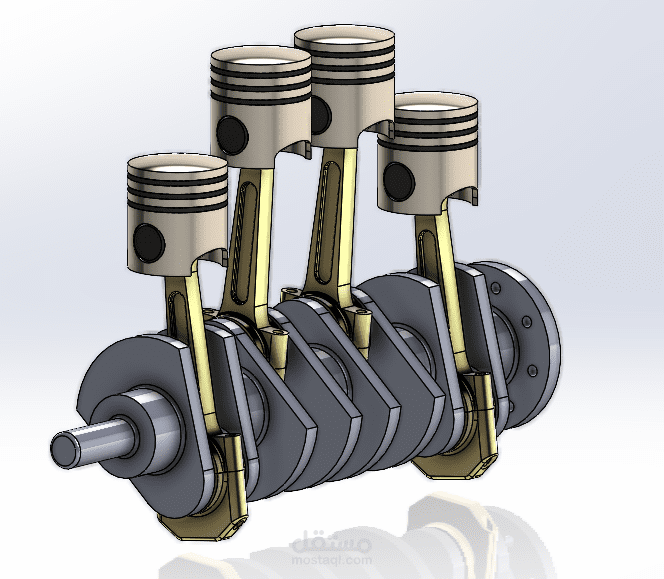

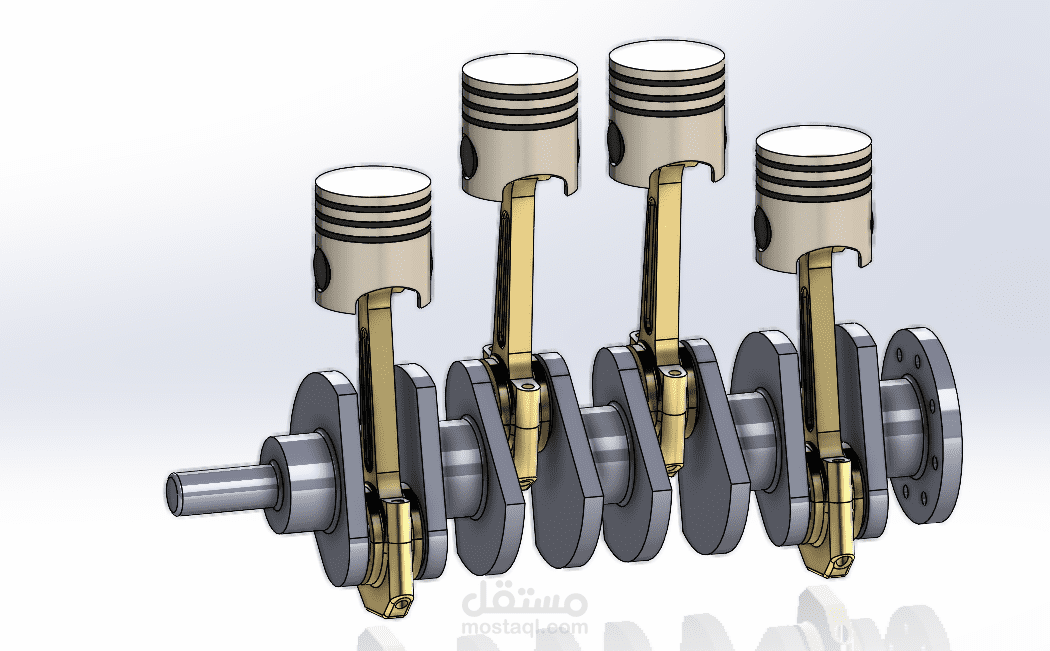

تصميم وتجميع نموذج ثلاثي الأبعاد لمحرك احتراق داخلي (Internal Combustion Engine) رباعي الأسطوانات باستخدام برنامج SolidWorks.

تم تنفيذ المشروع مع مراعاة العلاقات الميكانيكية بين الأجزاء المتحركة مثل المكبس، عمود المرفق، وأذرع التوصيل، لإظهار الحركة الواقعية للمحرك أثناء التشغيل.

يمكن استخدام النموذج في العروض التعليمية، المحاكاة الحركية، أو الدراسات الهندسية لتوضيح آلية تحويل الحركة الخطية إلى دورانية داخل المحرك.

مكونات المحرك (Engine Components):

1. المكبس (Piston):

يتحرك حركة ترددية داخل الأسطوانة لتحويل ضغط الاحتراق إلى طاقة ميكانيكية.

2. ذراع التوصيل (Connecting Rod):

يربط المكبس بعمود المرفق، وينقل الحركة من المكبس إلى العمود.

3. عمود المرفق (Crankshaft):

يحوّل الحركة الترددية من أذرع التوصيل إلى حركة دورانية مستمرة.

4. دبابيس التوصيل (Crank Pins):

النقاط التي تربط أذرع التوصيل بعمود المرفق وتسمح بالحركة الدورانية السلسة.

5. نهايات أذرع التوصيل (Bearing Ends):

تحتوي على محامل لتقليل الاحتكاك أثناء دوران العمود.

6. نظام الكرانك الكامل (Crank Assembly):

يتكوّن من مجموعة من الكرانات (Crank Throws) والأقراص التي توازن الحركة وتمنع الاهتزاز.
