Gate Valve

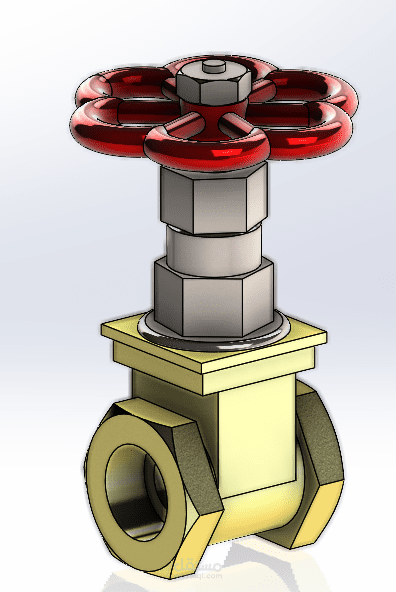

يتضمن هذا المشروع تنفيذ تصميم ثلاثي الأبعاد (3D Modeling) وتجميع كامل لصمام بوابة صناعي باستخدام برنامج SolidWorks.

يُبرز المشروع مهاراتي في تصميم الأجزاء الميكانيكية بدقة، وضبط الأبعاد، وإنشاء علاقات التجميع الميكانيكي بين المكونات.

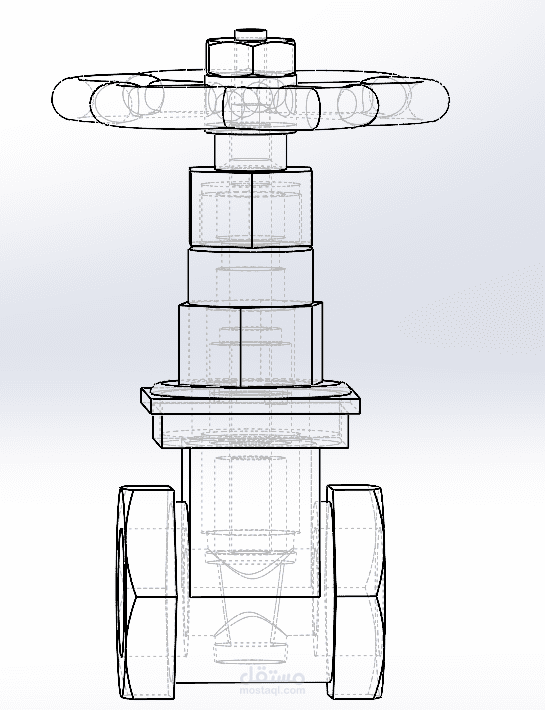

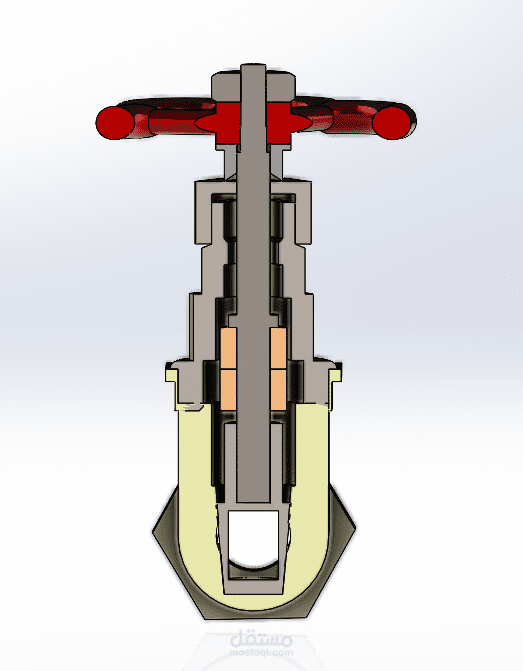

يهدف التصميم إلى التدريب على إعداد نموذج متكامل يوضح تفاصيل المكونات الداخلية وآلية التجميع، مع التركيز على الجوانب التعليمية والتقنية في التصميم الميكانيكي.

مكونات الصمام:

الجسم (Body)

البوابة (Gate)

العجلة اليدوية (Hand Wheel)

العمود أو المغزل (Spindle)

الجلاند (Gland)

صامولة التثبيت (Nut)

الوصلة الداخلية (Inner Union)

الغطاء (Bonnet
