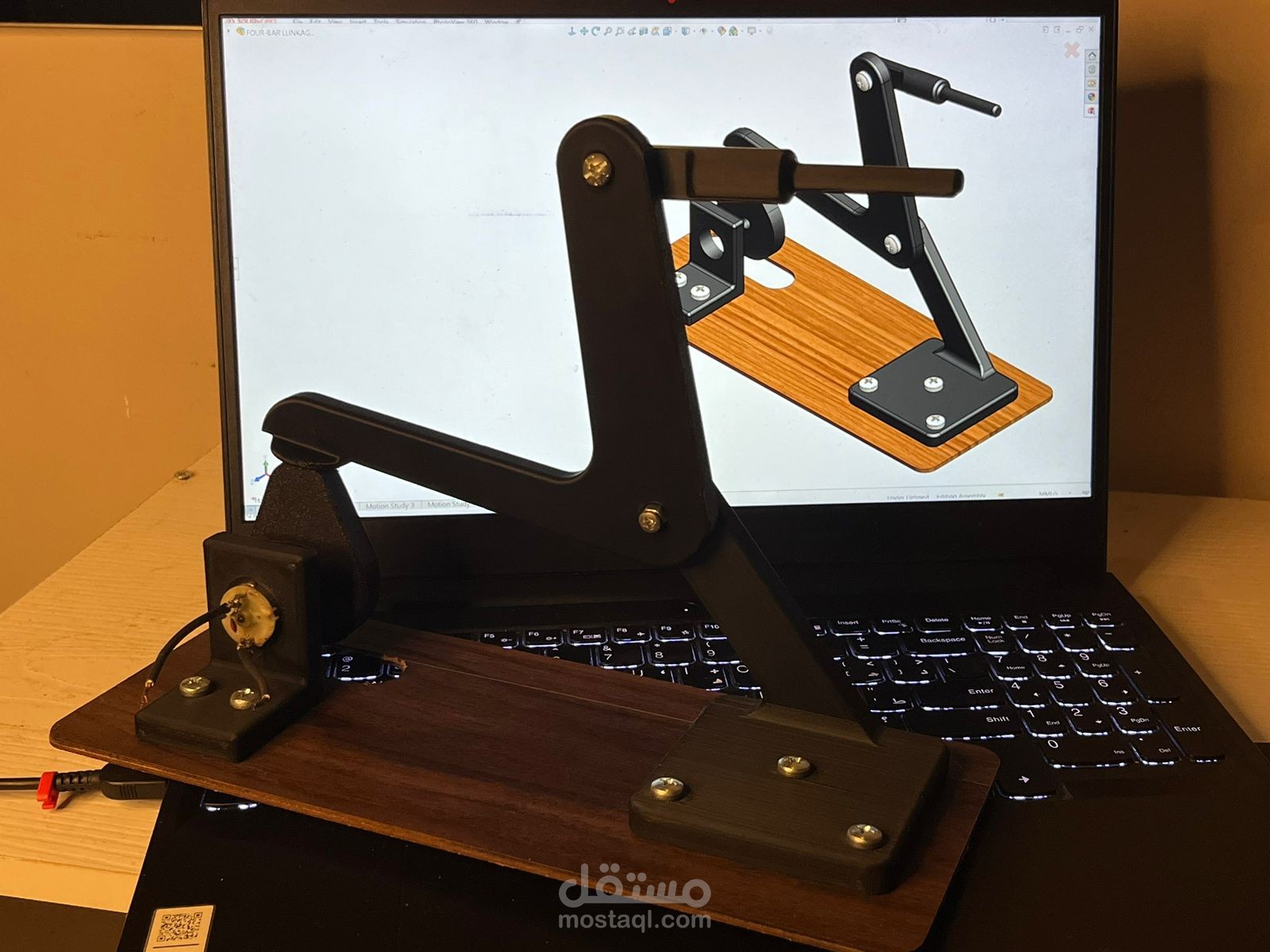

design and 3d printer

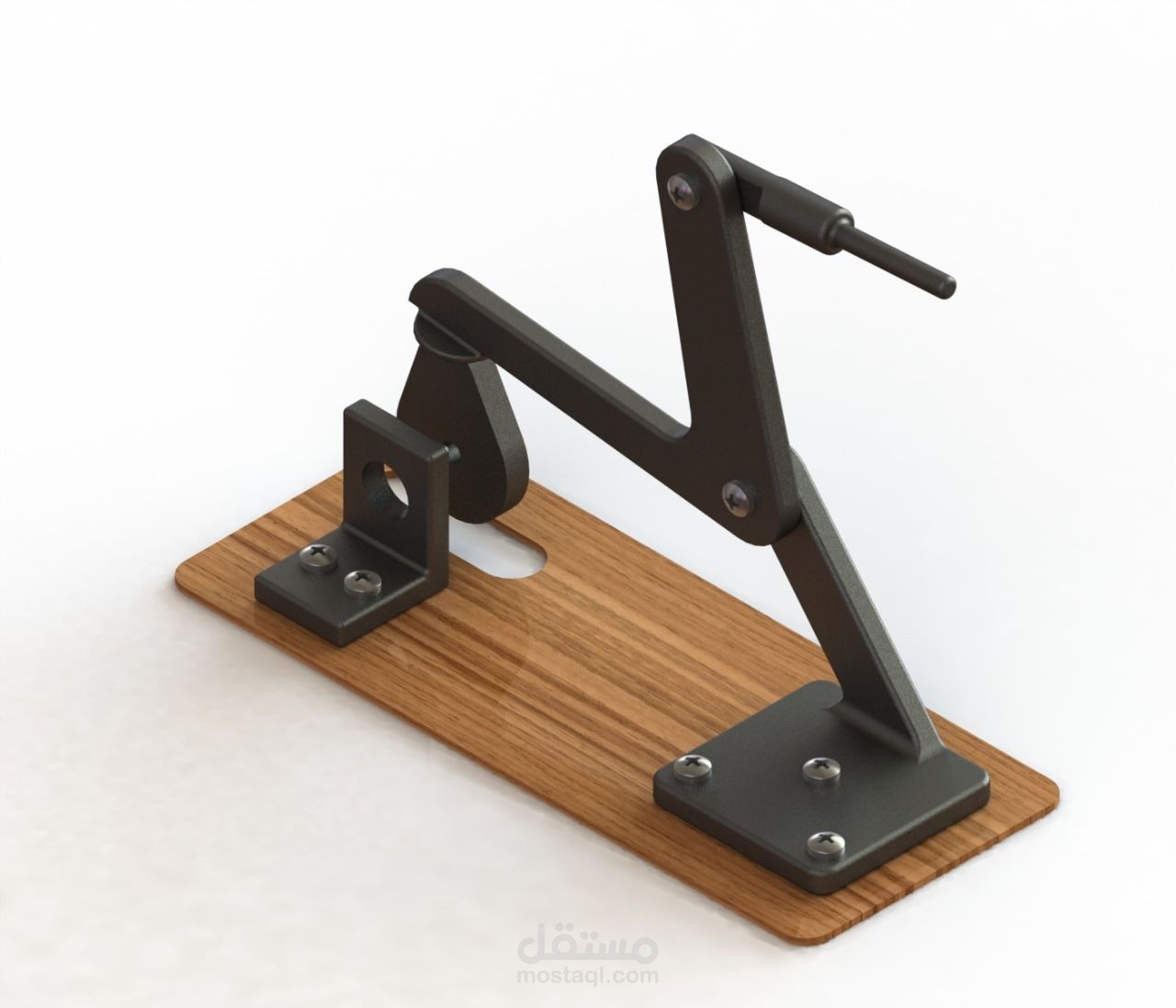

المشروع عبارة عن آلية ميكانيكية بسيطة (Linkage Mechanism) تتكوّن من عدة أذرع معدنية متصلة بمفاصل (pins) ومثبتة على قاعدة خشبية. الغرض منها غالبًا هو تحويل حركة دائرية إلى حركة خطية أو العكس، أو استخدامها كنموذج دراسي للحركة الميكانيكية.

مكوّنات التصميم الرئيسية

القاعدة (Base):

مصمّمة على شكل مستطيل بخامة خشبية (wood texture).

تحتوي على ثقوب تثبيت (screw holes) لتثبيت المكونات المعدنية بواسطة براغٍ.

تُستخدم لتثبيت النظام بالكامل على سطح مستوٍ ومنع الاهتزاز.

الركيزة الأمامية (Front Bracket):

جزء معدني رأسي يحتوي على فتحة دائرية (bearing hole) لتثبيت محور أو ذراع متحرك.

مثبت على القاعدة بمسامير.

الوصلة الرئيسية (Main Arm):

ذراع معدني طويل متصل بالمفصل الرئيسي في المنتصف.

يعمل كعنصر ناقل للحركة، وقد يكون مسؤولًا عن رفع أو دفع نقطة معينة.

الوصلة الثانوية (Link Arm):

ذراع آخر قصير يربط بين الذراع الرئيسي ونقطة الدوران في القاعدة.

يسمح بحركة ترددية أو دوارة اعتمادًا على مدخل الحركة.

المفاصل (Pins / Fasteners):

موضوعة عند نقاط الاتصال لتسمح بالحركة الدورانية الحرة.

تستخدم براغٍ ومسامير تثبيت لإحكام التوصيل الميكانيكي.

? التحليل الهندسي والتصميمي

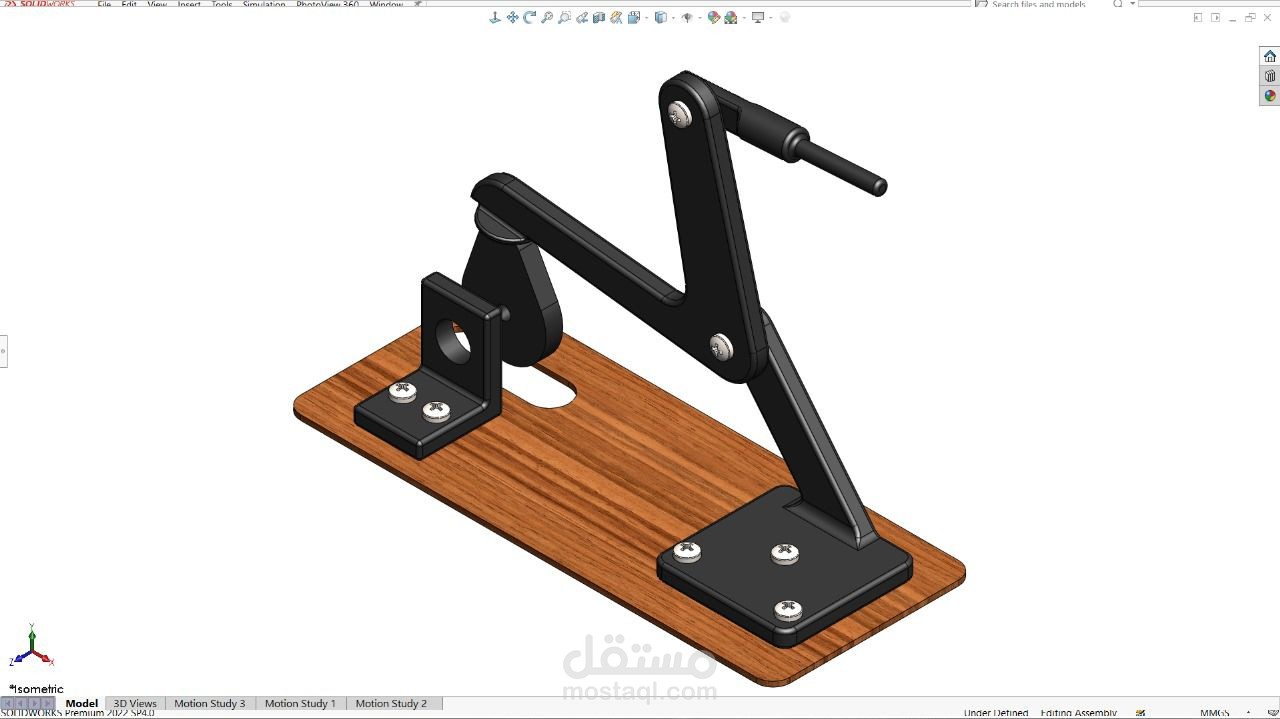

التصميم يُظهر آلية ذات درجتين من الحرية (2 DOF) يمكن تحليلها باستخدام SolidWorks Motion Study.

تم الاهتمام بالتفاصيل الواقعية مثل رؤوس البراغي، الخامات (Steel/Black Painted + Wood Base).

يمكن استخدام هذا النموذج كـ:

نموذج تدريبي لتوضيح مفاهيم الحركة في الميكانيكا.

أساس لتصميم جهاز بسيط مثل lever tester أو mechanical press.
