project about vlan

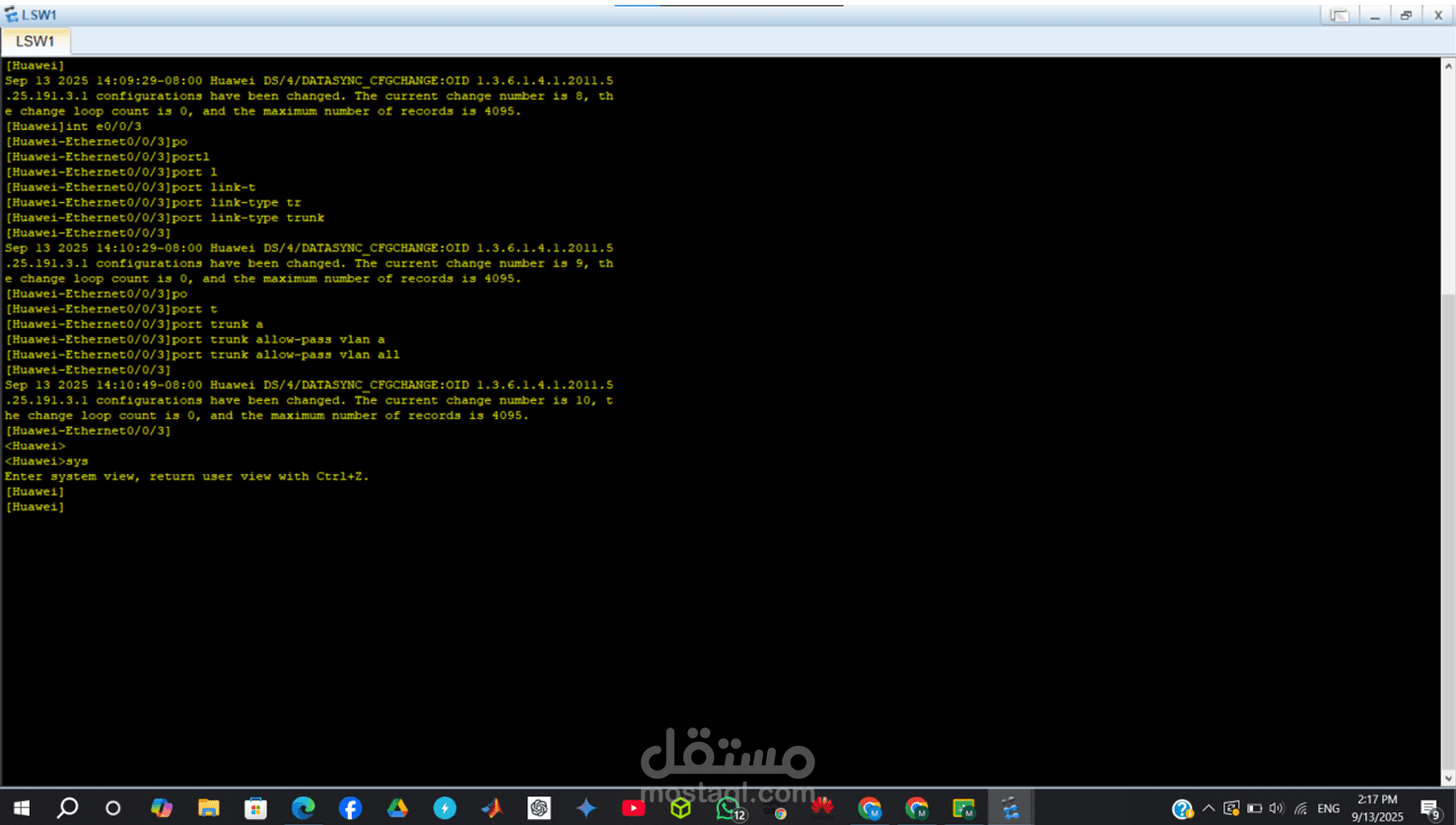

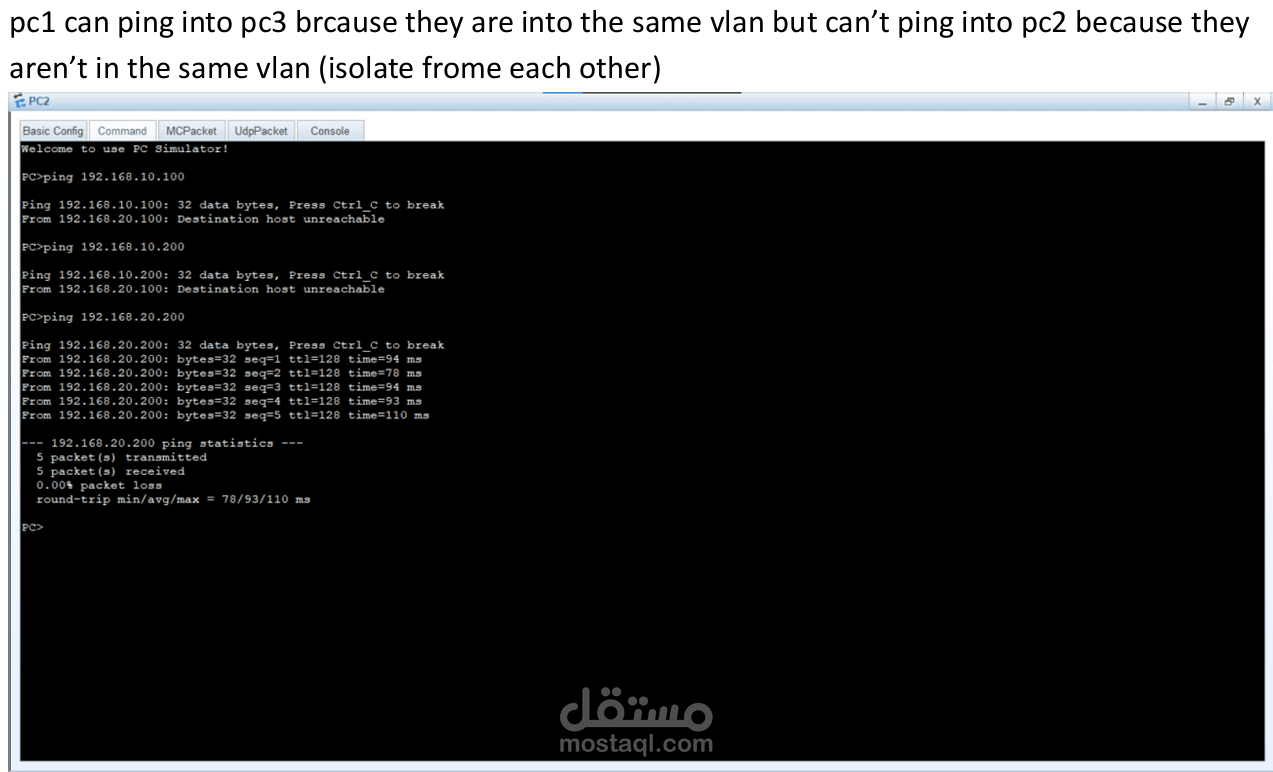

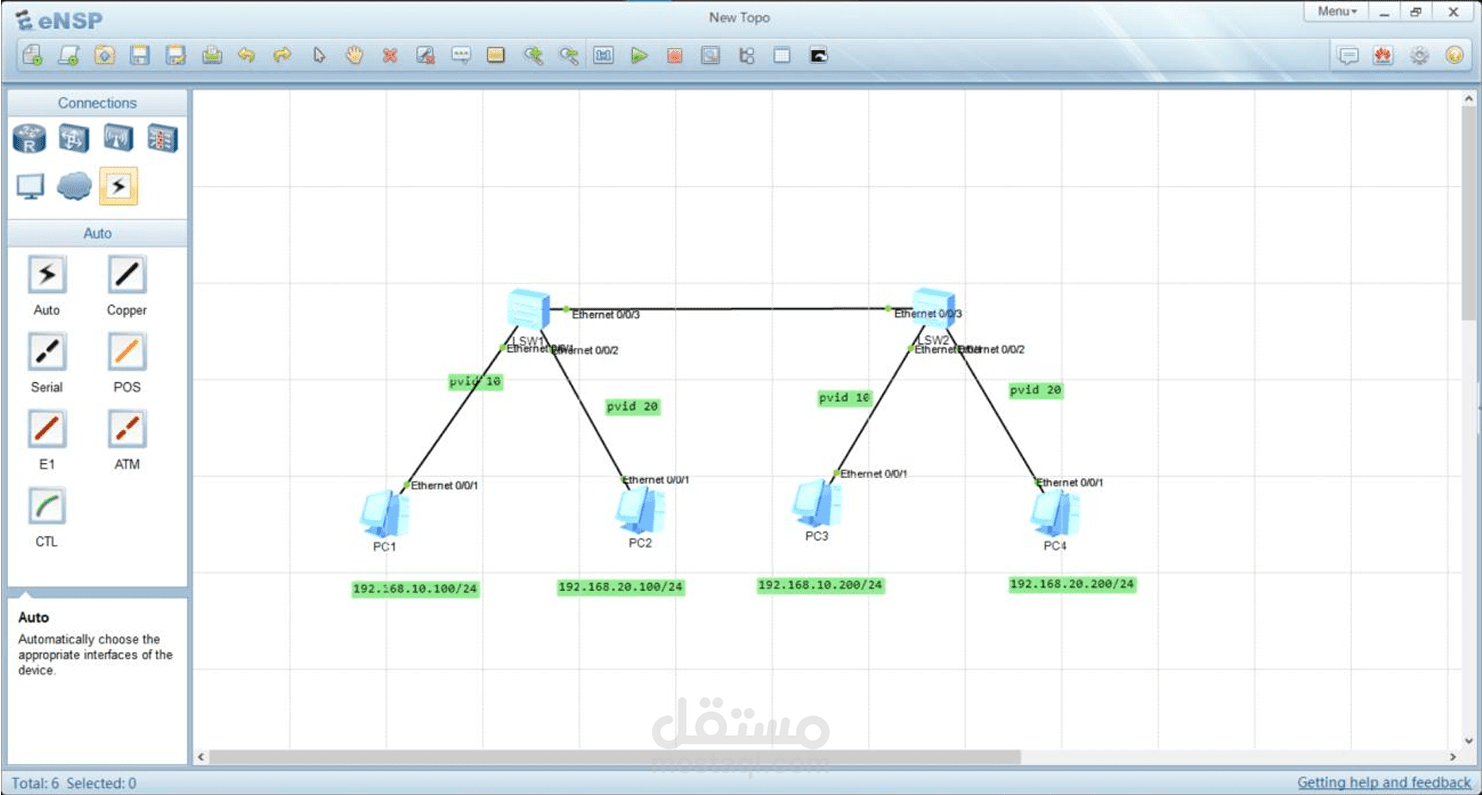

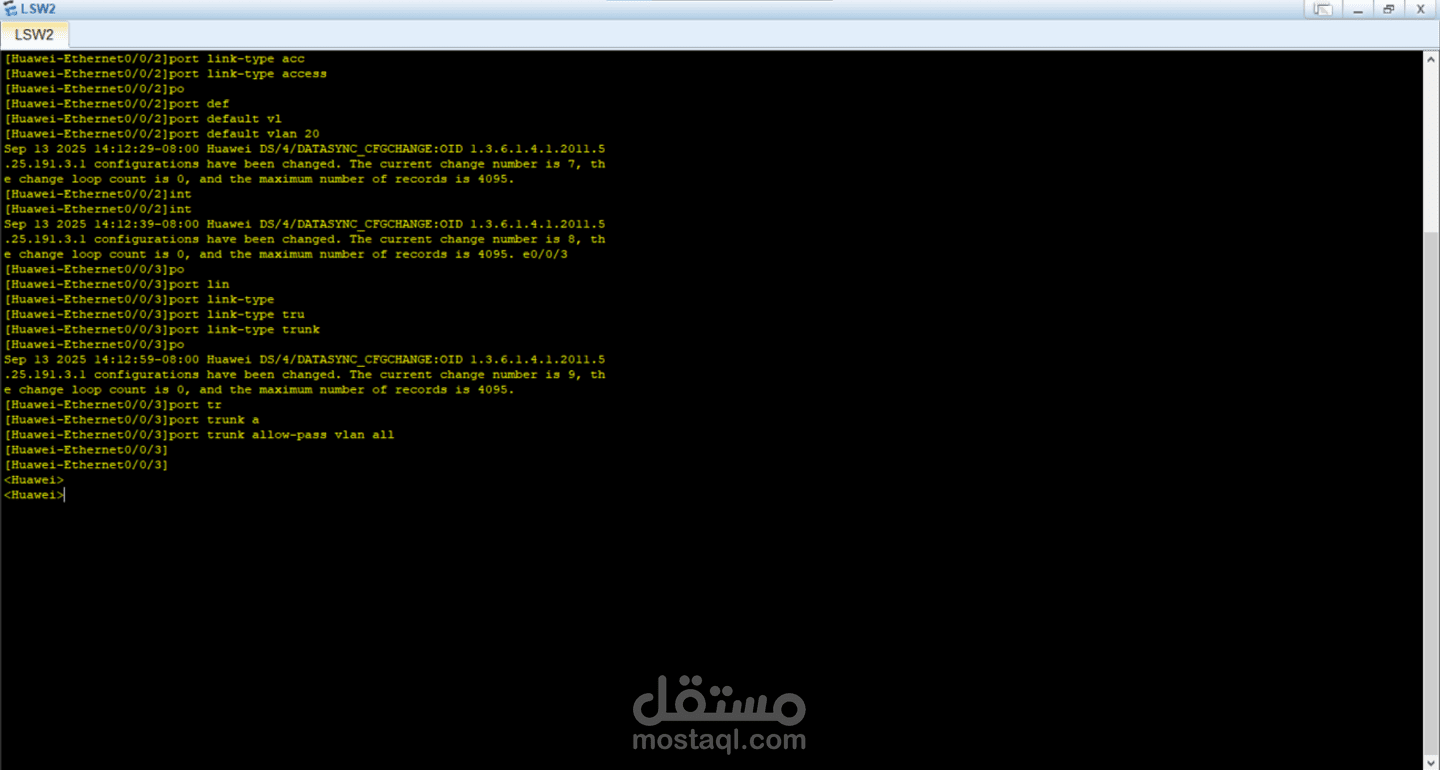

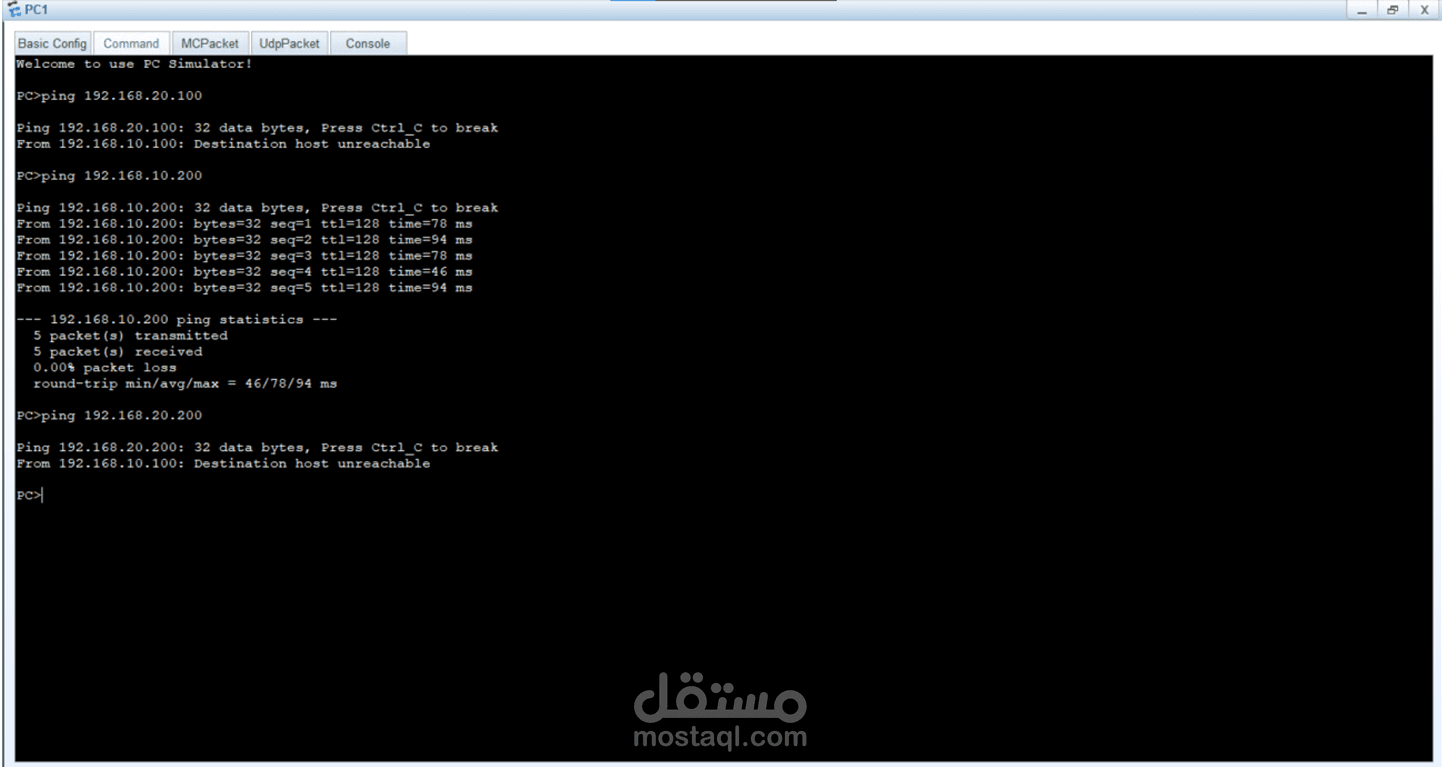

هذا المشروع عبارة عن تصميم شبكة مبسطة يوضح استخدام تقنية الـ VLANs (الشبكات المحلية الافتراضية) لتقسيم الأجهزة منطقياً عبر مُبدلين (Switches)، على الرغم من أنهم متصلون مادياً. ?وصف المشروع وتفاصيل الـ VLANالمكونات الأساسيةيتكون المشروع من ستة أجهزة رئيسية موصولة ببعضها البعض:مُبدلان (Switches):Switch 1 (S1/1) و Switch 2 (S1/2). هذان هما العنصران الأساسيان لتقسيم الشبكة.متصلان ببعضهما البعض عبر منفذي Ethernet 0/0/3 على S1/1 و Ethernet 0/0/3 على S1/2. هذا الرابط بين المُبدلين يُستخدم لنقل حركة مرور الـ VLANs المتعددة ويُطلق عليه عادةً "Trunk Link".أجهزة كمبيوتر (Hosts/PCs):PC1, PC2, PC3, PC4. هذه هي الأجهزة الطرفية في الشبكة.تقسيم الشبكة (VLANs)تم تقسيم الأجهزة إلى شبكتين محليتين افتراضيتين (VLANs)، مُمثلة بأرقام PVID (Port VLAN ID) وعناوين IP مختلفة:1. الـ VLAN الأولى (pvid 10) ?الأجهزة: PC1 و PC3.عنوان IP للشبكة: $\text{192.168.10.0/24}$.التوصيل:PC1 موصل بمنفذ Ethernet 0/0/1 على S1/1.PC3 موصل بمنفذ Ethernet 0/0/1 على S1/2.الوظيفة: الأجهزة الموجودة في هذه الـ VLAN يمكنها التواصل مع بعضها البعض (PC1 مع PC3) كأنها في شبكة واحدة، حتى لو كانت موصولة بمُبدلات مختلفة.2. الـ VLAN الثانية (pvid 20) ?الأجهزة: PC2 و PC4.عنوان IP للشبكة: $\text{192.168.20.0/24}$.التوصيل:PC2 موصل بمنفذ Ethernet 0/0/2 على S1/1.PC4 موصل بمنفذ Ethernet 0/0/2 على S1/2.الوظيفة: الأجهزة الموجودة في هذه الـ VLAN يمكنها التواصل مع بعضها البعض (PC2 مع PC4).
