Subnetting

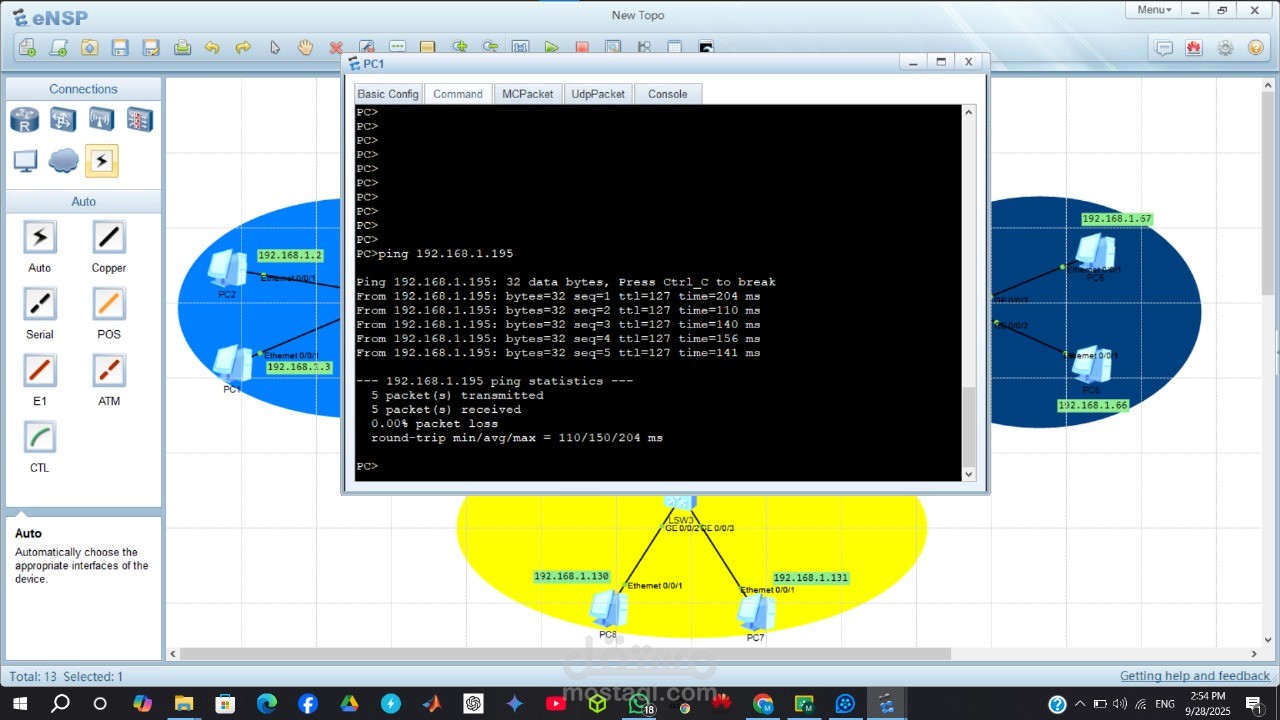

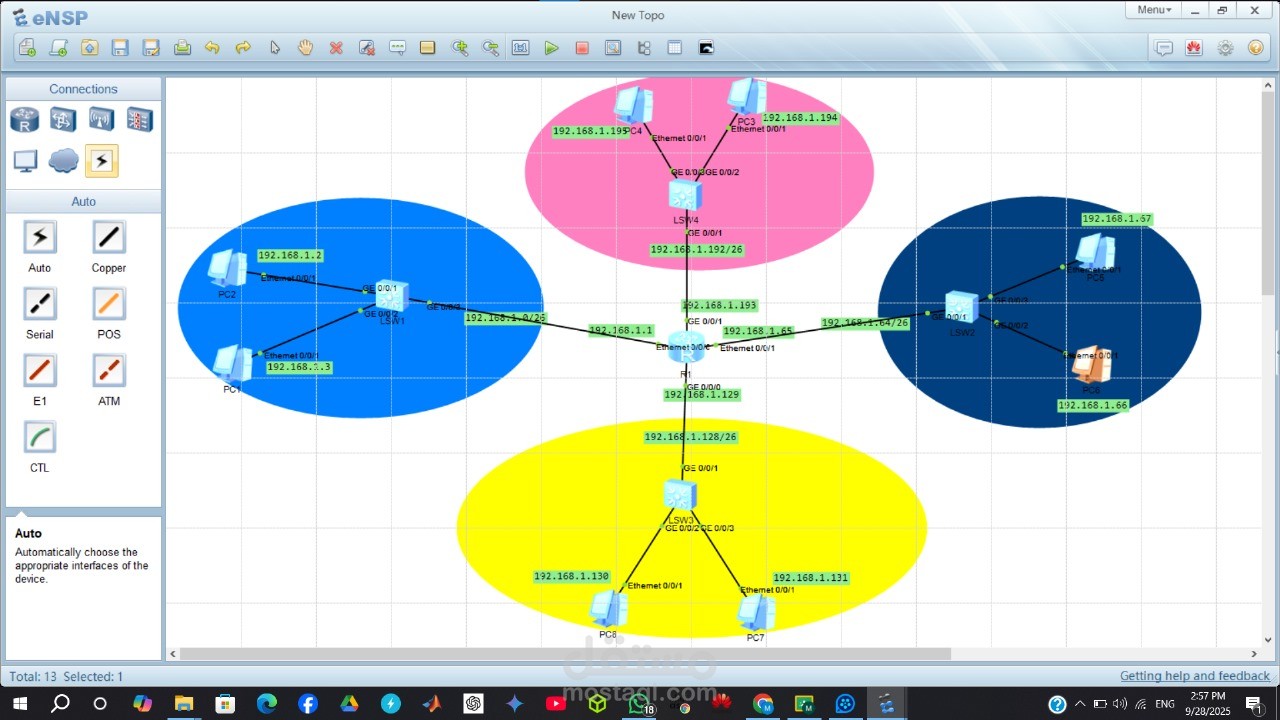

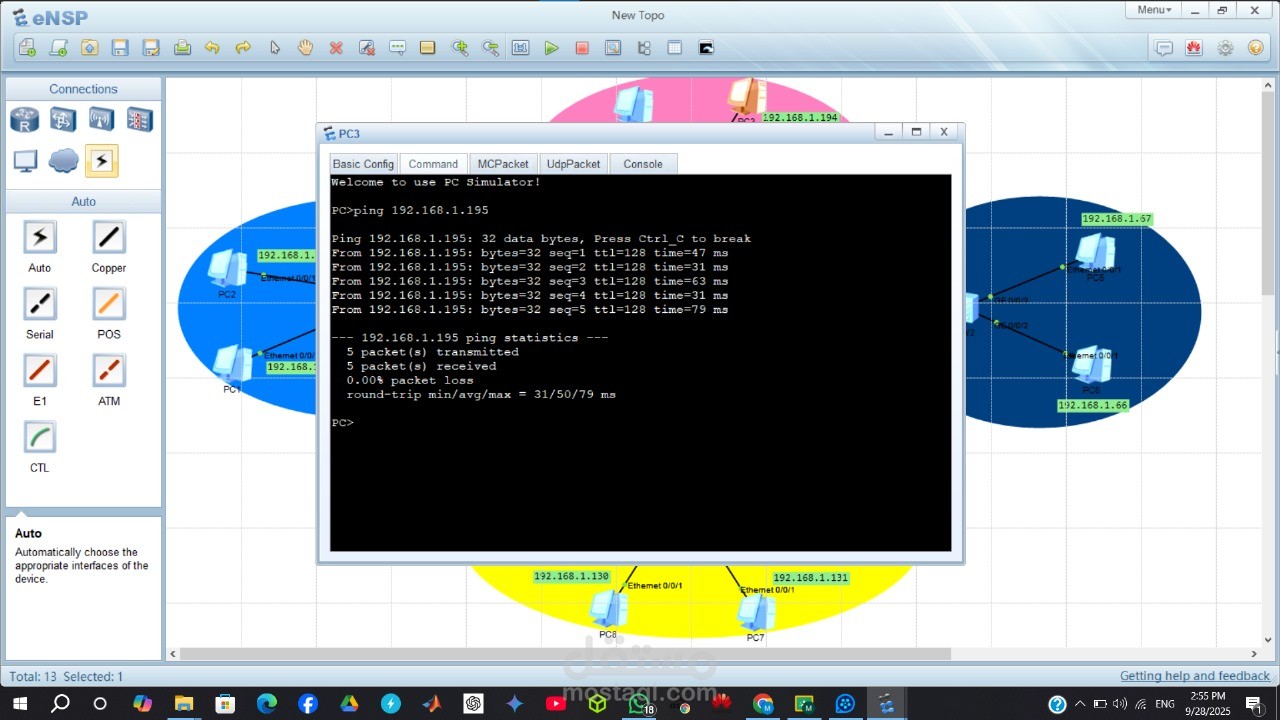

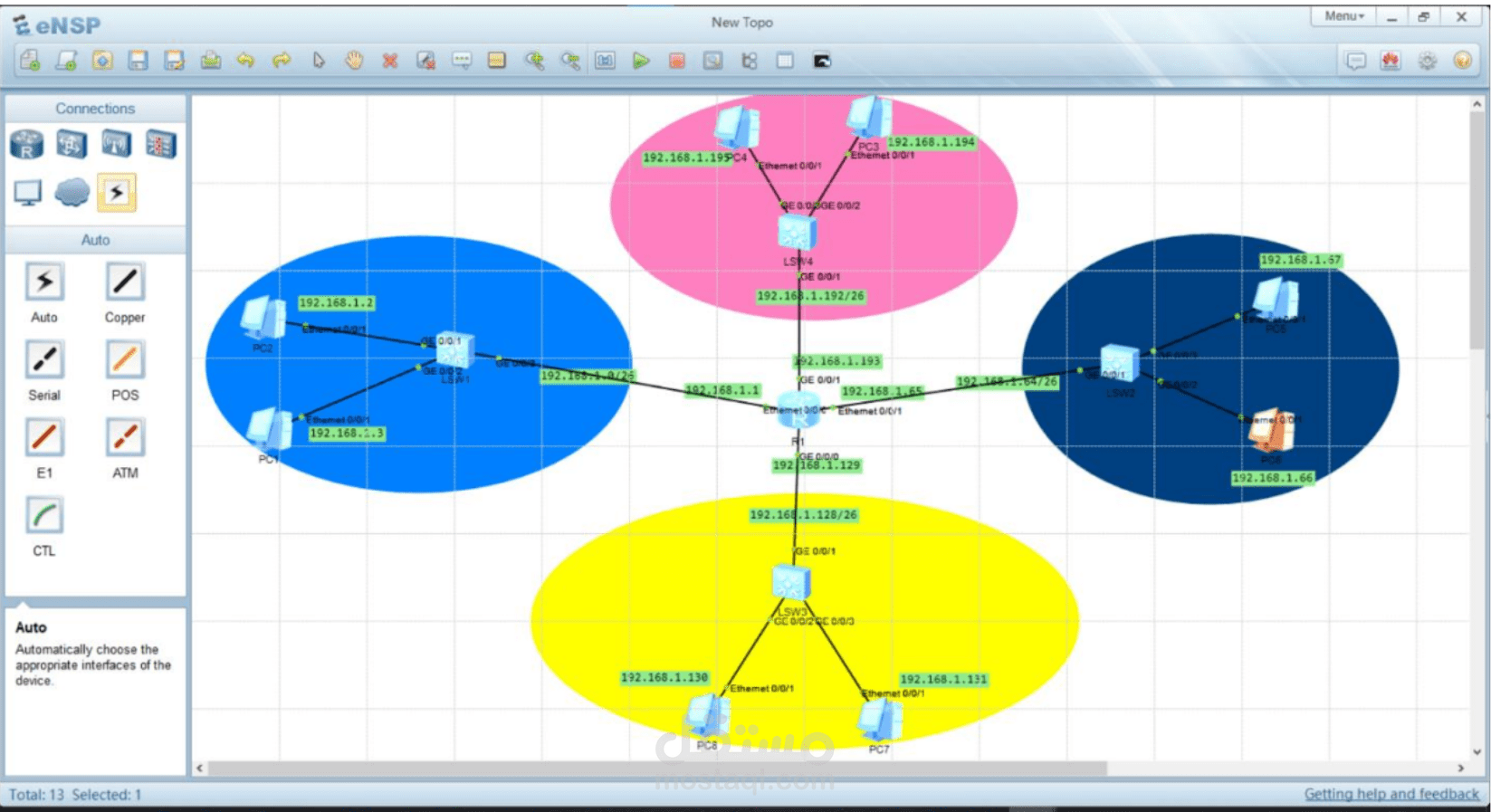

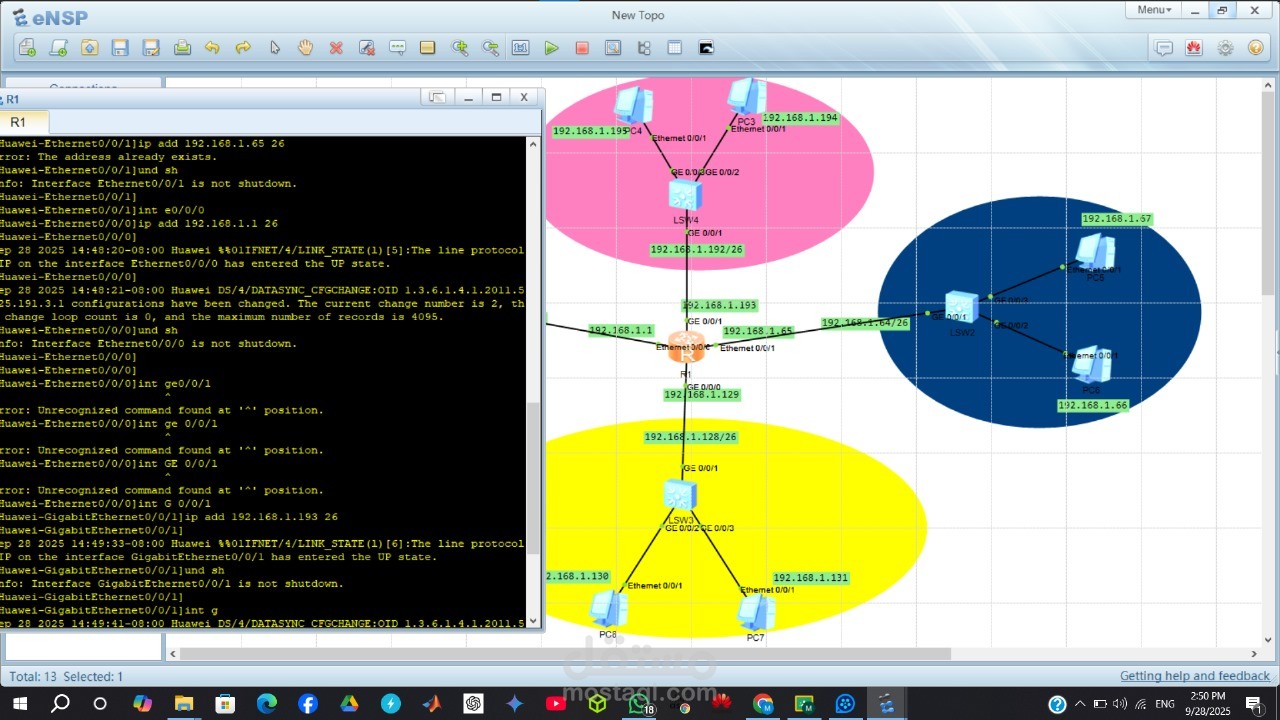

المخطط يمثل تصميم شبكة محلية (LAN) متفرعة، تم بناؤها على برنامج محاكاة الشبكات eNSP. يركز التصميم على تقسيم الشبكة إلى شبكات فرعية (Subnets) منطقية مختلفة، وربطها جميعًا عبر موجه مركزي واحد (Router R1) لتمكين الاتصال البيني.1. الهيكل العام للشبكة تتكون الشبكة من موجه مركزي (R1) وأربع شبكات فرعية منفصلة (ممثلة بالدوائر الملونة: الأزرق، الوردي، الأصفر، والأزرق الداكن) متصلة مباشرة به.الموجه المركزي (R1)الدور: يعمل كـبوابة (Gateway) لكل شبكة فرعية (Subnet) ويقوم بعملية التوجيه (Routing) بينها.الاتصالات: يمتلك الموجه R1 أربعة منافذ Gigabit Ethernet (GE)، كل منها يمثل نقطة وصول لشبكة فرعية مختلفة:GE 0/0/1: متصل بالشبكة الزرقاء (اليسرى).GE 0/0/2: متصل بالشبكة الوردية (العلوية).GE 0/0/3: متصل بالشبكة الصفراء (السفلية).GE 0/0/4: متصل بالشبكة الزرقاء الداكنة (اليمنى).2. تفصيل الشبكات الفرعية (Subnets) الشبكة الكلية تبدو وكأنها تنتمي إلى الفئة B (Class B) باستخدام بادئة $192.168.0.0/16$ أو ما شابه، وتم تقسيمها إلى شبكات فرعية أصغر باستخدام تقنية Subnetting التي ذكرتها.الشبكة الفرعيةاللونالمكوناتمثال على عنوان IP للبوابة على R1اليسرىالأزرقمبدل (LSW1)، جهازا كمبيوتر (PC0, PC1).$192.168.1.4/26$العلويةالورديمبدل (LSW4)، جهازا كمبيوتر (PC2, PC3).$192.168.1.103/26$السفليةالأصفرمبدلان (LSW3, LSW7)، جهازا كمبيوتر (PC6, PC7).$192.168.1.126/26$اليمنىالأزرق الداكنمبدل (LSW2)، جهازا كمبيوتر (PC4, PC5)، خادم (Server).192.168.1.25/26ملاحظات هامة حول الـ Subnetting:عناوين الـ IP: تظهر عناوين IP ضمن الفئة192.168.1.X، ولكن لاحظ اختلاف قيم الجزء الرابع (مثل $192.168.1.2$ في الأزرق، $192.168.1.135$ في الوردي). هذا يؤكد تطبيق الـ Subnetting لفصل نطاقات العناوين.أقنعة الشبكة (Subnet Masks): من المرجح أن تكون أقنعة الشبكة المستخدمة هي /26أو /27 أو/28 لتوفير عدد مناسب من العناوين لكل شبكة فرعية.العناوين المخصصة: الموجه R1 يمتلك عنوان IP يمثل البوابة الافتراضية (Default Gateway) لكل شبكة فرعية، بينما الأجهزة الطرفية (PCs, Servers) تحصل على عناوين ضمن نفس النطاق.3. تدفق البيانات (Data Flow) داخل الشبكة الفرعية (Intra-Subnet): يتم الاتصال بين الأجهزة داخل نفس الدائرة الملونة (مثل PC0 و PC1) باستخدام المبدلات (LSW)، دون الحاجة للمرور عبر الموجه R1.بين الشبكات الفرعية (Inter-Subnet): إذا أراد جهاز من شبكة فرعية (مثل PC0 في الأزرق) الاتصال بجهاز في شبكة فرعية أخرى (مثل PC5 في الأزرق الداكن)، يتم توجيه الحزمة أولاً إلى البوابة الافتراضية (منفذ R1 المتصل بالشبكة الزرقاء). يقوم R1 بعد ذلك بفحص جدول التوجيه الخاص به وتوجيه الحزمة عبر منفذه المتصل بالشبكة الزرقاء الداكنة.
