Network Project

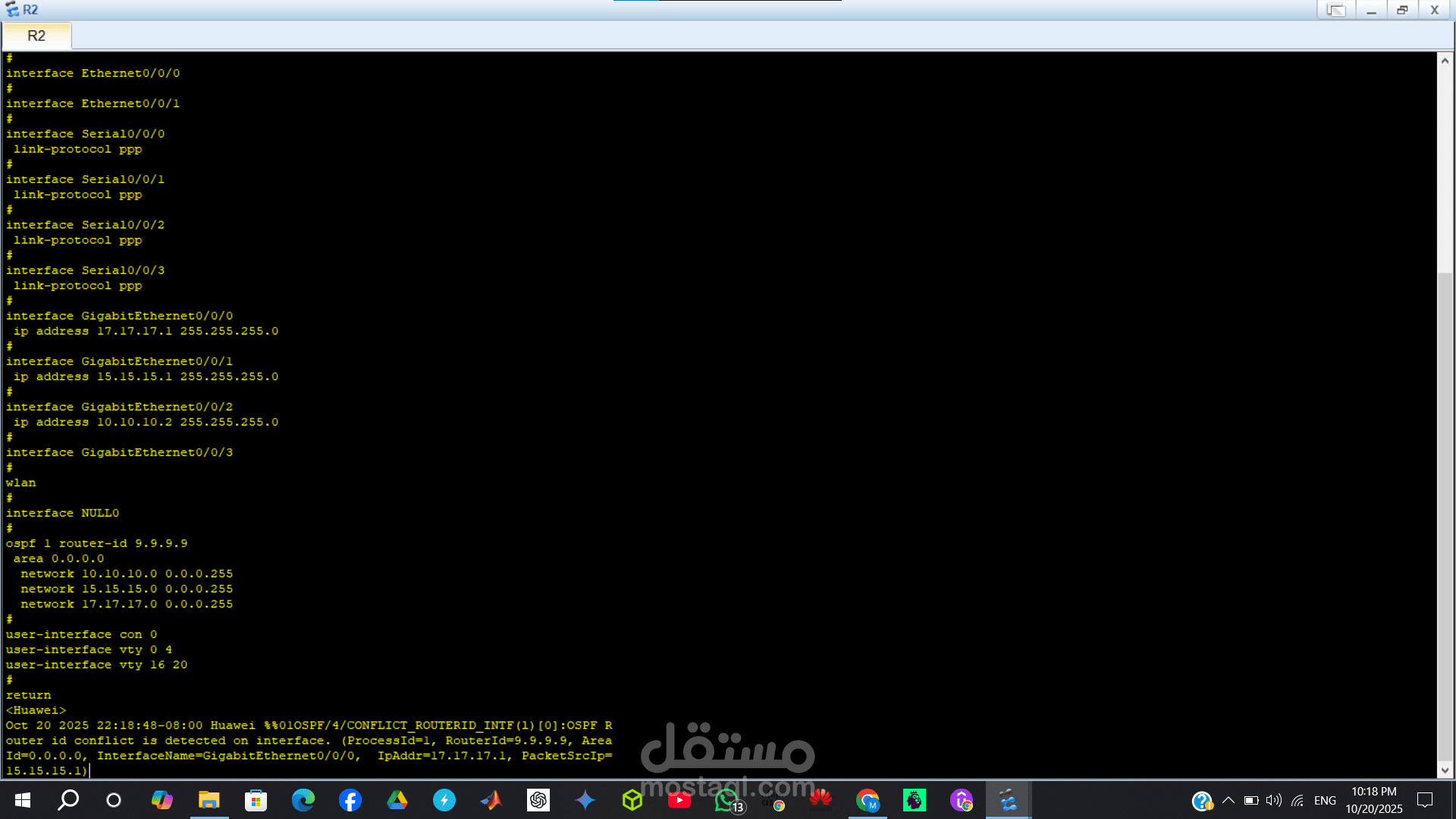

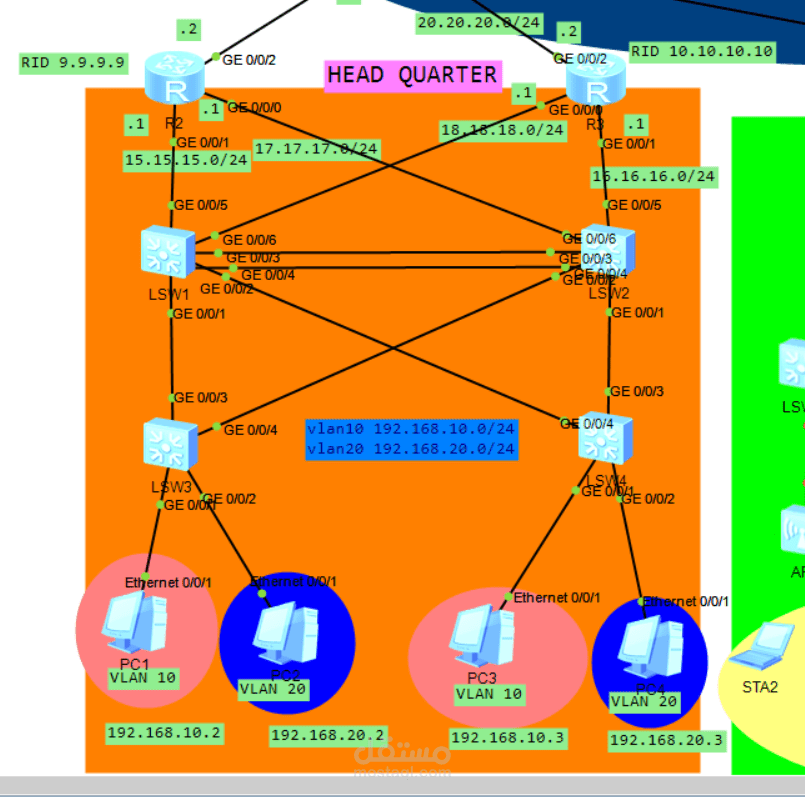

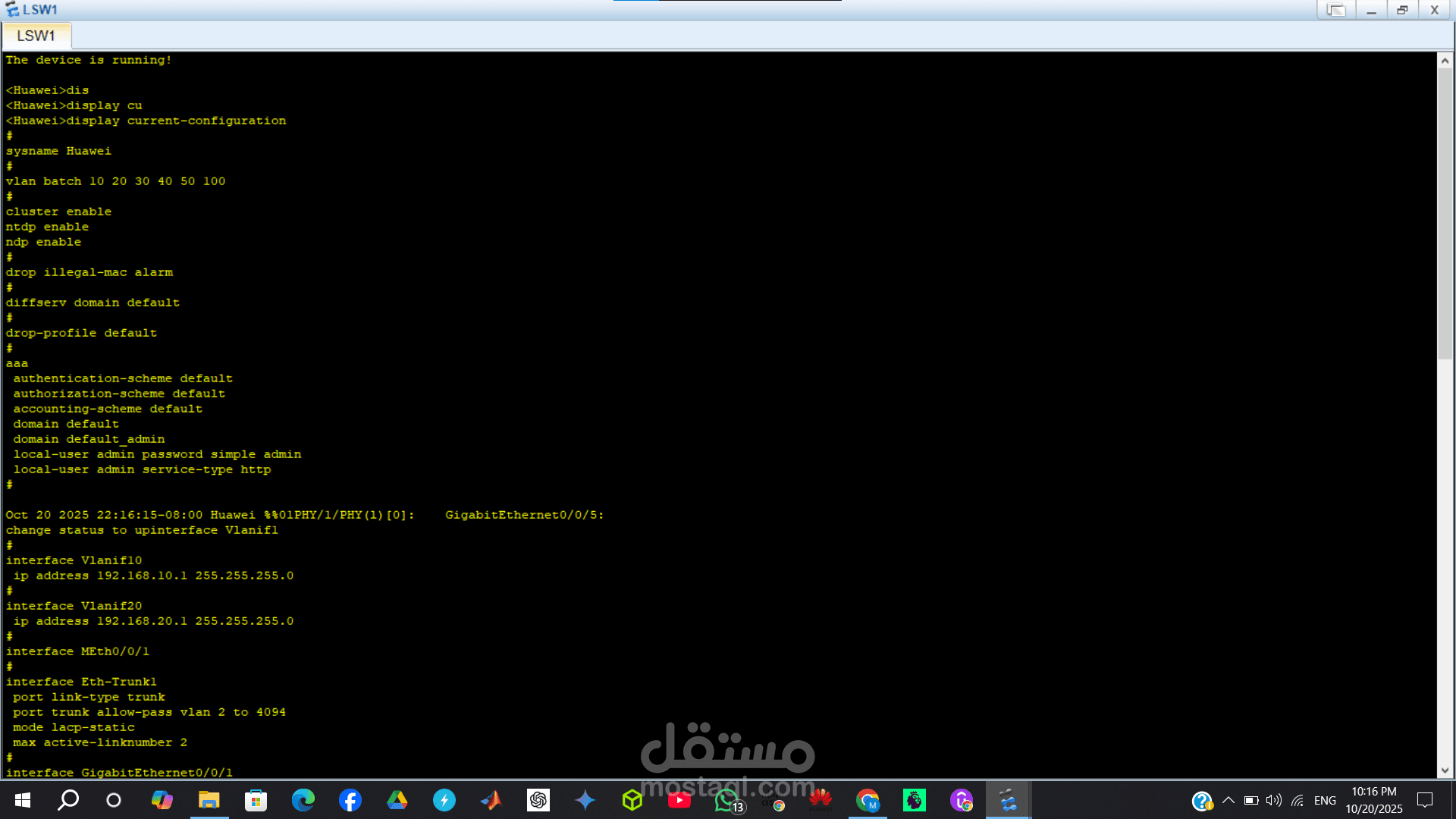

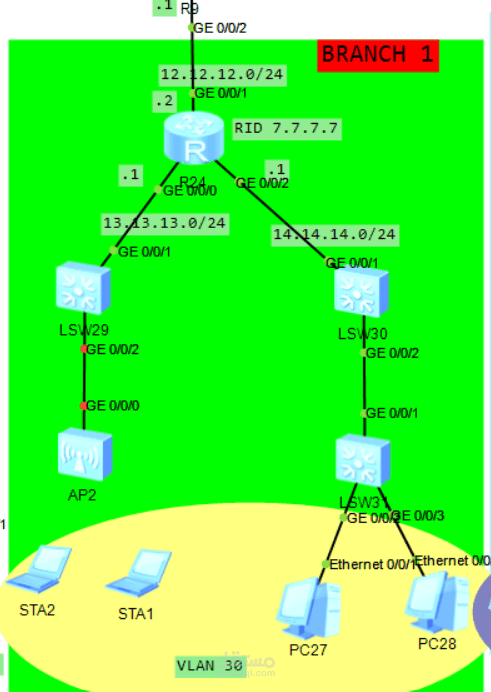

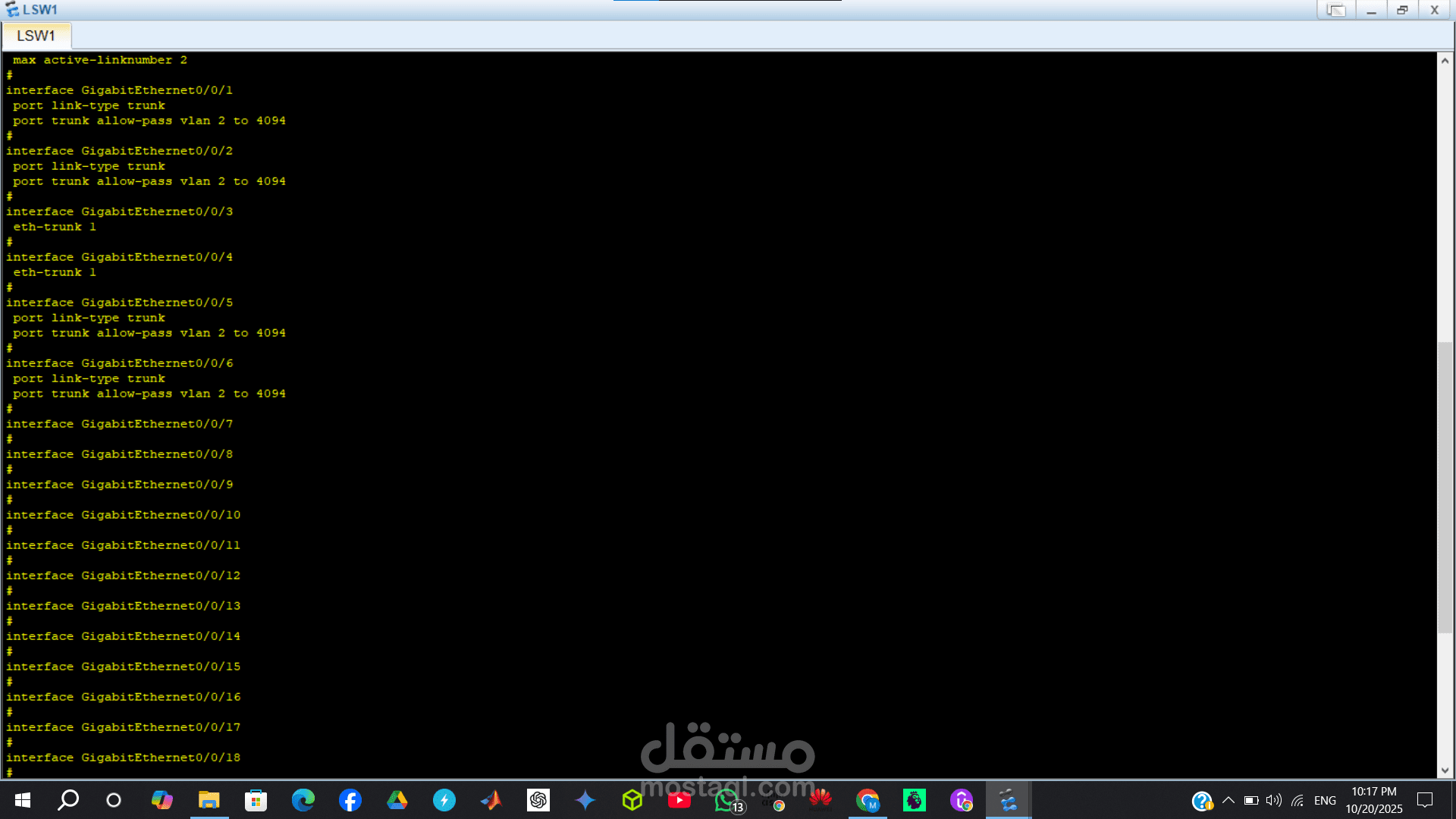

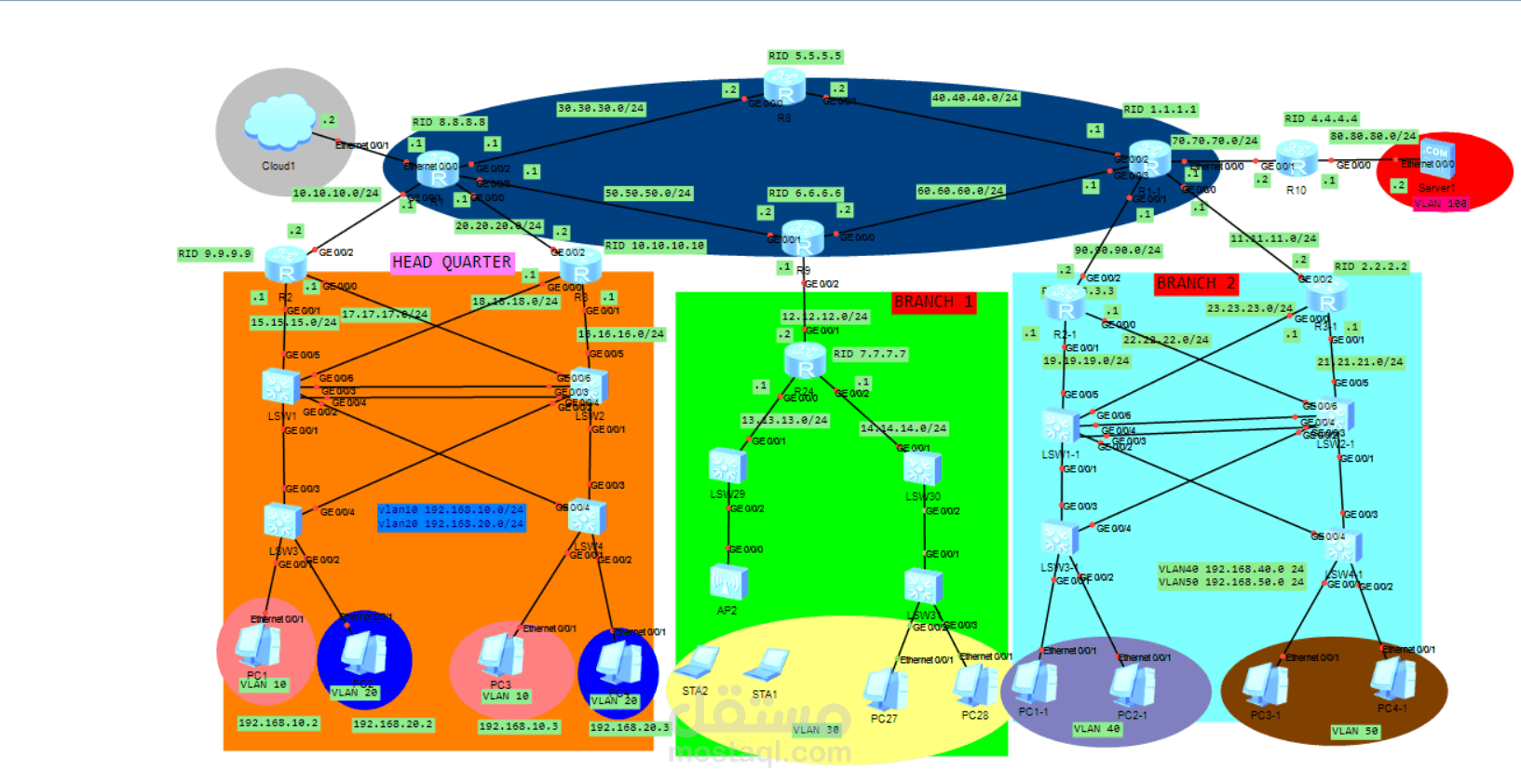

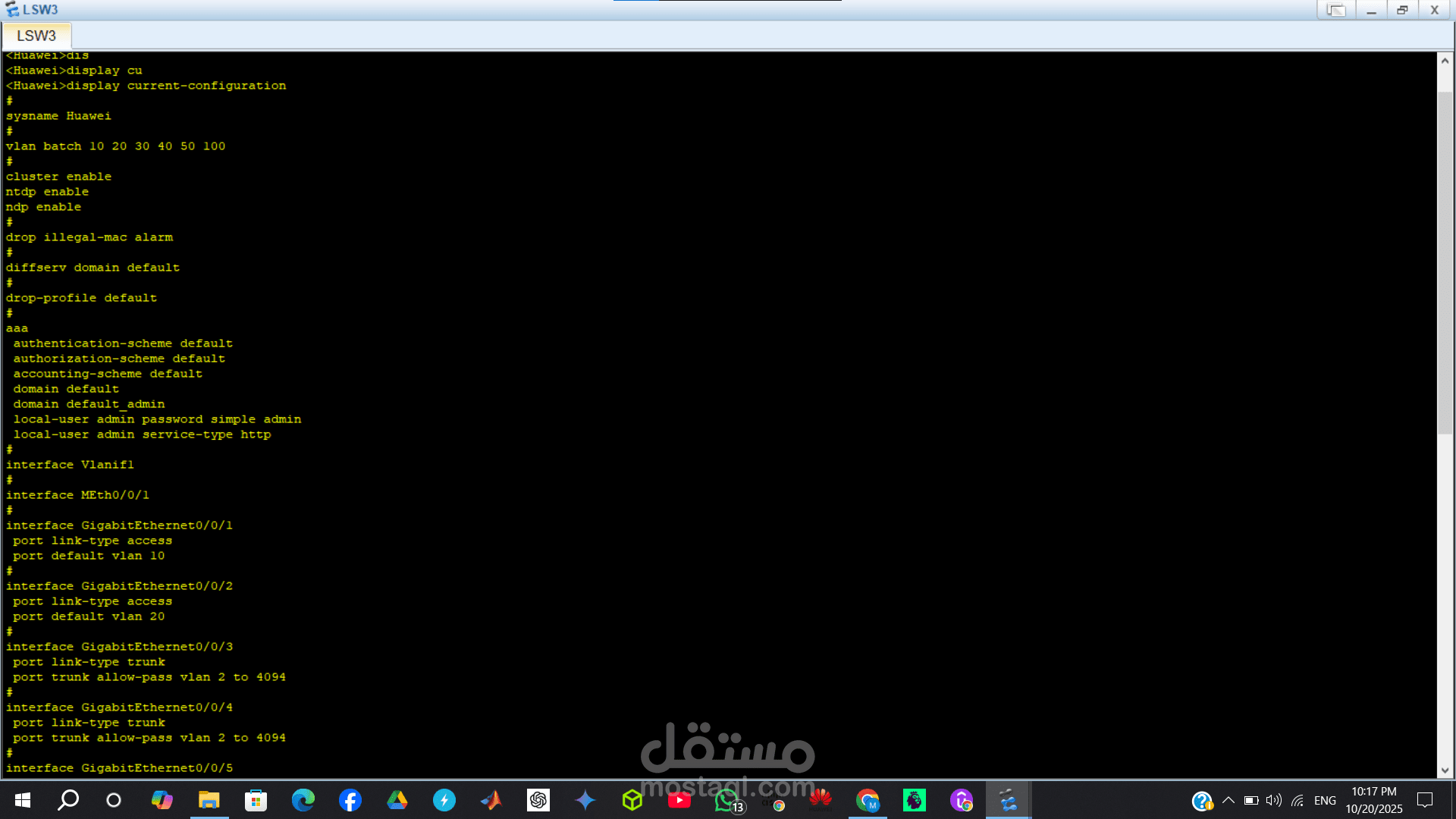

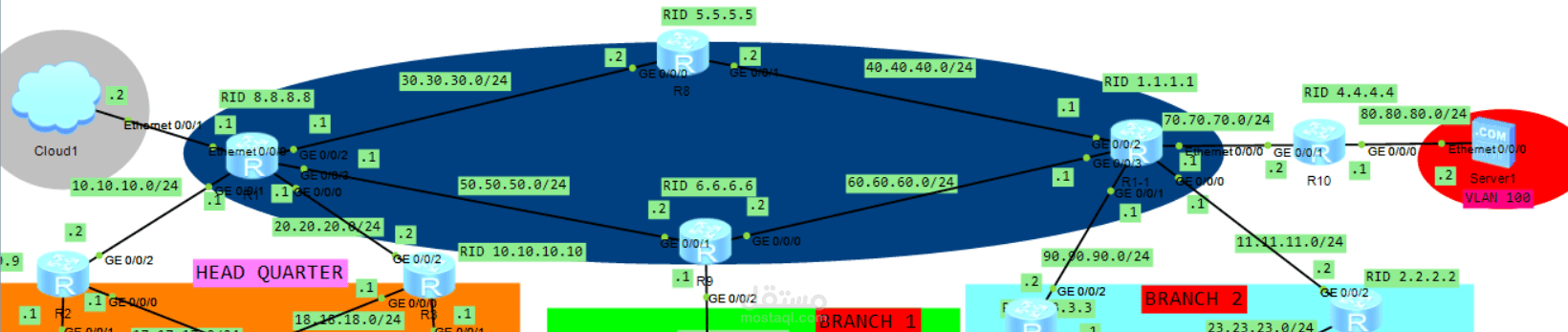

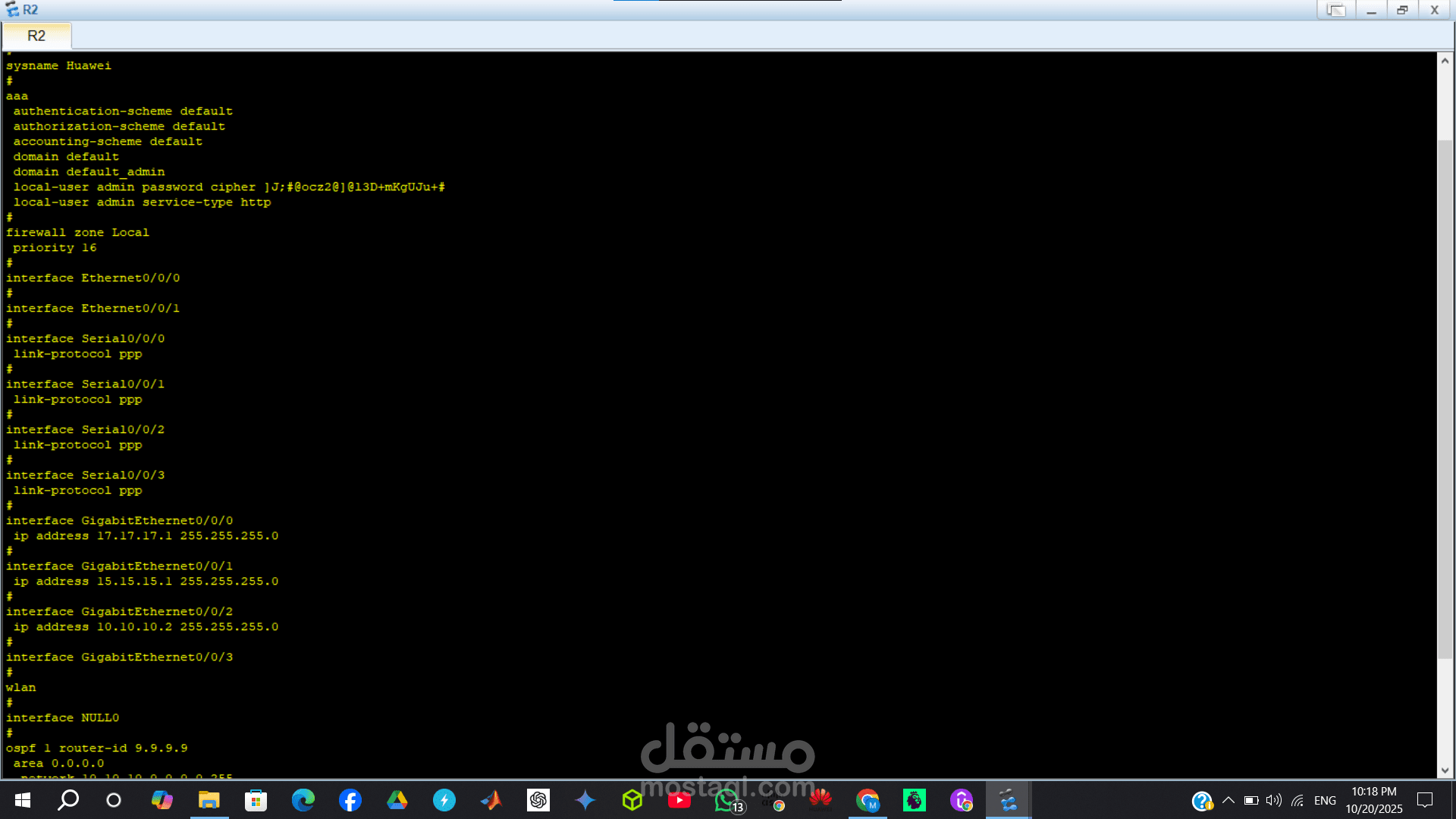

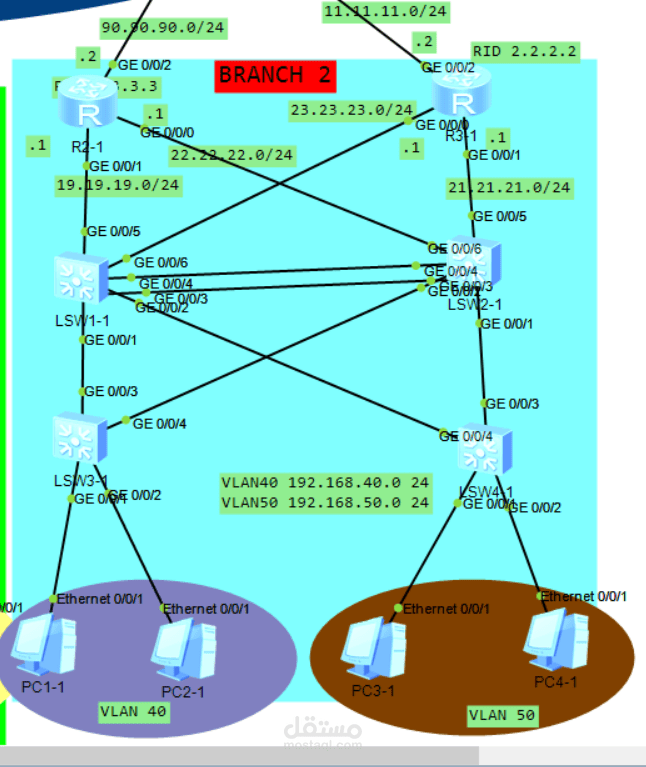

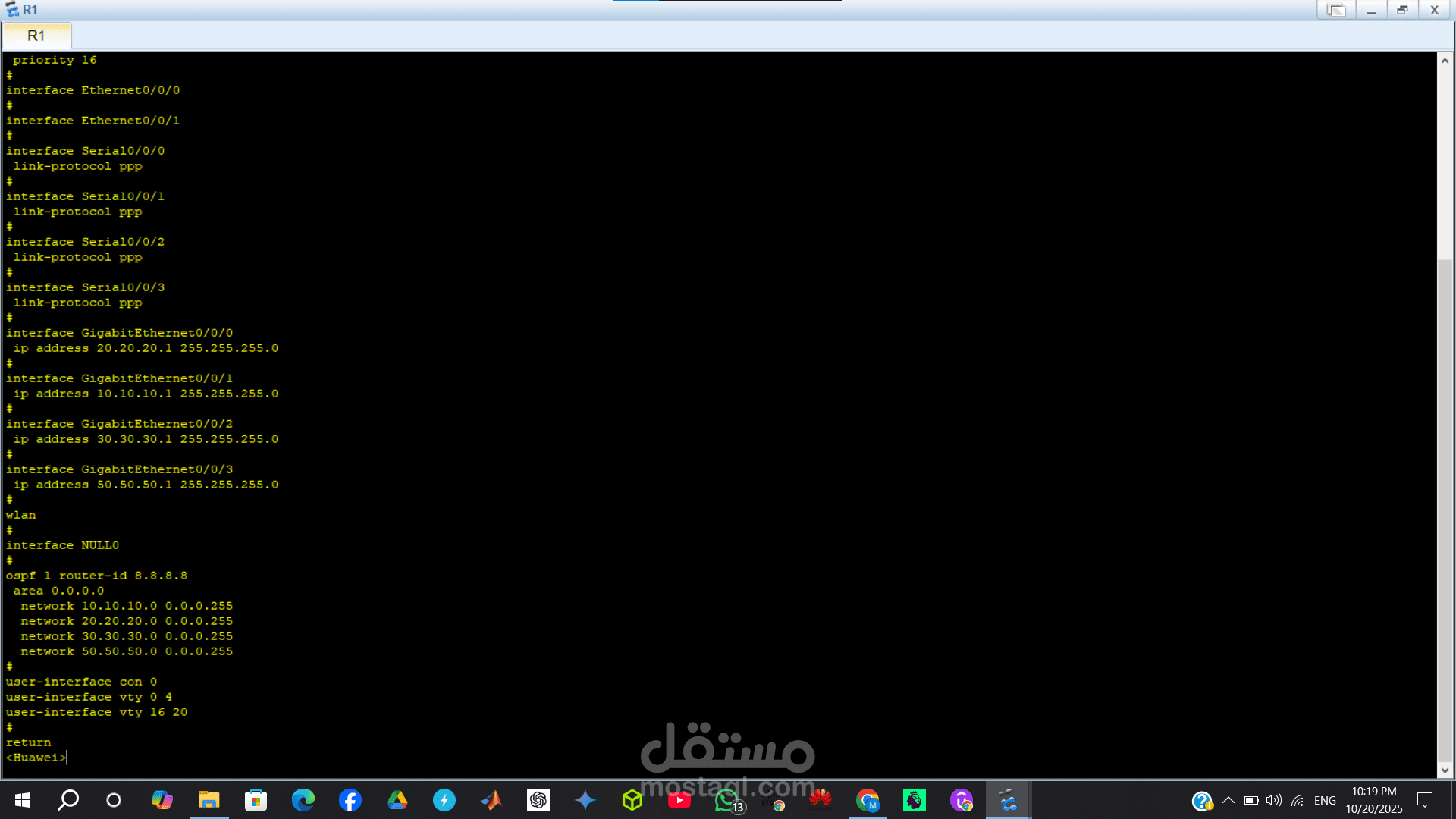

مشروع شبكة مؤسسية واسعة النطاق (Enterprise Network)، مقسمة جغرافياً إلى ثلاثة مواقع رئيسية متصلة ببعضها البعض، ويُطبق فيها مزيج من بروتوكولات التوجيه المتقدمة وتقنيات الشبكات المحلية الافتراضية (VLANs).1. الهيكل العام للشبكة والمواقع الجغرافيةتنقسم الشبكة إلى ثلاثة أقسام رئيسية (مناطق ملونة)، متصلة عبر شبكة العمود الفقري (Backbone Network) المظللة باللون الأزرق الداكن:الموقعاللونالمكونات الرئيسيةالمقر الرئيسي (HEAD QUARTER)البرتقالييحتوي على موجهات (R2, R3)، ومبدلات (LSV1-4)، وأجهزة كمبيوتر (PC) ومستخدمين ضمن شبكات VLANs محددة.الفرع 2 (BRANCH 2)الأخضريحتوي على موجه رئيسي (R4)، ومبدلات (LSV29, LSV30)، وأجهزة وصول لاسلكية (AP2) ومستخدمين ضمن شبكة VLAN 30.الفرع 3 (BRANCH 3)الأزرق الفاتحيحتوي على موجهات (R5, R6)، ومبدلات (LSV1-1, LSV1-2)، وأجهزة كمبيوتر (PC) ومستخدمين ضمن شبكات VLANs محددة.2. آليات التوصيل والتوجيه المطبقةبناءً على المعلومات التي قدمتها، يجمع هذا المشروع بين عدة تقنيات متقدمة:أ. شبكة العمود الفقري (Backbone Network)الموجهات: R1، R2، R4، R5، R6 متصلة ضمن هذه الشبكة.بروتوكول التوجيه الديناميكي (OSPF): يُستخدم على الأغلب داخل هذه الشبكة (بين R1، R2، R4، R5، R6) لضمان التوجيه الفعال وتبادل معلومات المسارات بين المواقع الجغرافية المختلفة.الشبكات: تظهر شبكات العمود الفقري مثل ($30.30.30.0/24$، $50.50.50.0/24$، إلخ).PPP (بروتوكول نقطة إلى نقطة): من المحتمل أن يكون قد تم استخدام هذا البروتوكول على الروابط التسلسلية التي تربط الموجهات الرئيسية (مثل الروابط بين الموجه R1 والموجهات الفرعية) لإنشاء اتصالات WAN موثوقة.ب. التوجيه الثابت (Static Routing)يُستخدم على الأغلب لتعريف مسارات محددة (مثل المسارات الافتراضية نحو الإنترنت عبر Cloud1 أو المسارات الاحتياطية) أو لربط شبكات ليست جزءاً من OSPF.ج. التوجيه الداخلي للمناطق (Inter-VLAN Routing)يُستخدم داخل كل موقع (المقر الرئيسي والفرع 3) للسماح لأجهزة الكمبيوتر في شبكات VLAN المختلفة (مثل VLAN 10، VLAN 20، VLAN 40، VLAN 50) بالتواصل مع بعضها البعض. يتم ذلك عادةً باستخدام تقنية Router-on-a-Stick أو عن طريق المبدلات متعددة الطبقات (Layer 3 Switches).3. تطبيقات الخدمات الأساسية (Services)أ. الشبكات المحلية الافتراضية (VLANs)تم تقسيم المستخدمين والموارد داخل كل موقع إلى شبكات VLANs منطقية لزيادة الأمان وتحسين أداء الشبكة عبر تقليل نطاق البث (Broadcast Domain).المقر الرئيسي: VLAN 10 ($192.168.10.x$) و VLAN 20 ($192.168.20.x$).الفرع 2: VLAN 30.الفرع 3: VLAN 40 ($192.168.40.x$) و VLAN 50 ($192.168.50.x$).ب. بروتوكول DHCPيُستخدم على الأغلب على الموجهات أو المبدلات الرئيسية (مثل R2/R3/R4/R5/R6) لتعيين عناوين IP، أقنعة الشبكة (Subnets)، والبوابة الافتراضية (Default Gateway) تلقائياً لأجهزة الكمبيوتر والمستخدمين (PCs/STAs) في كل VLAN، مما يسهل إدارة الشبكة.
