boolean logic circuit

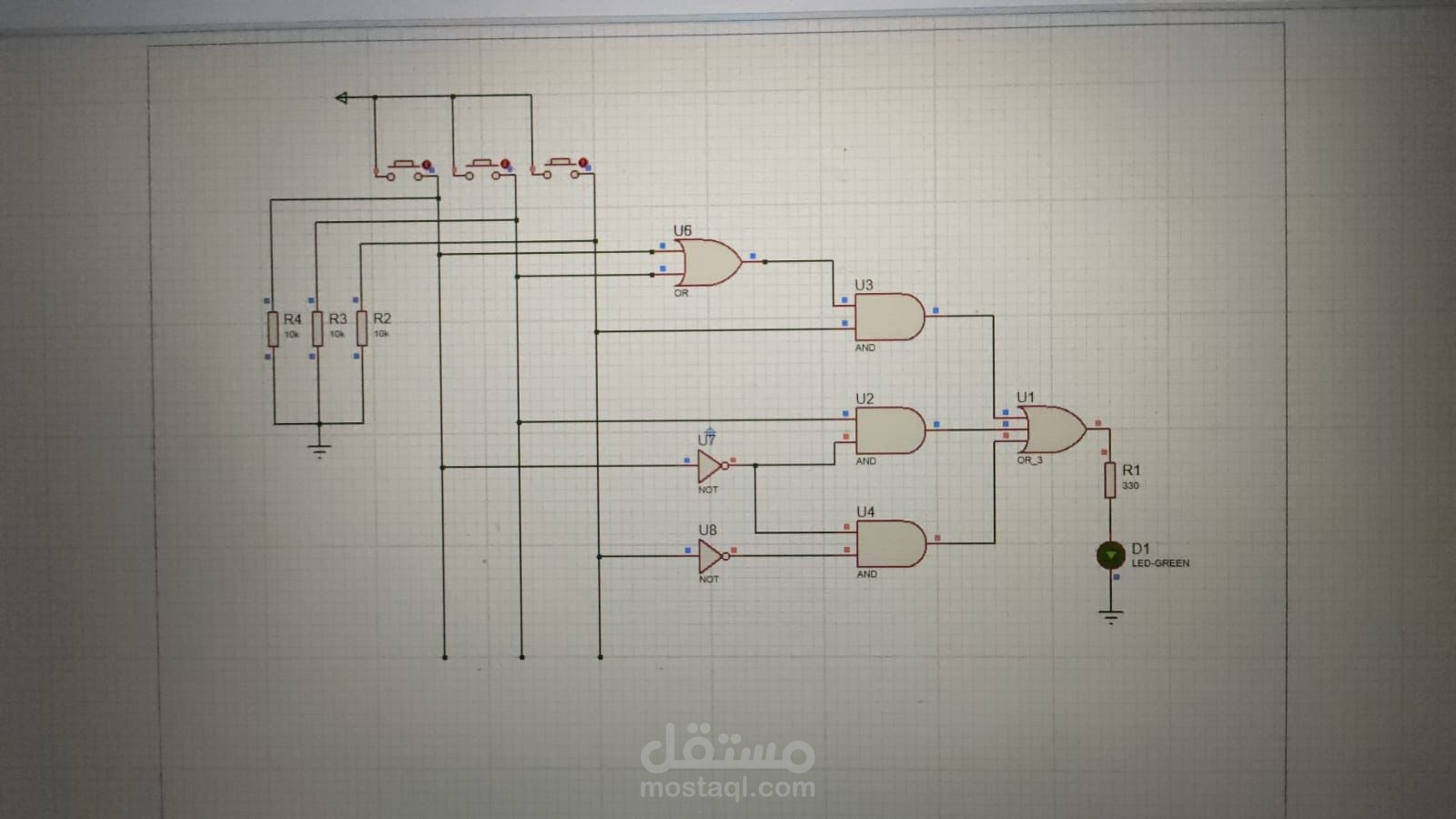

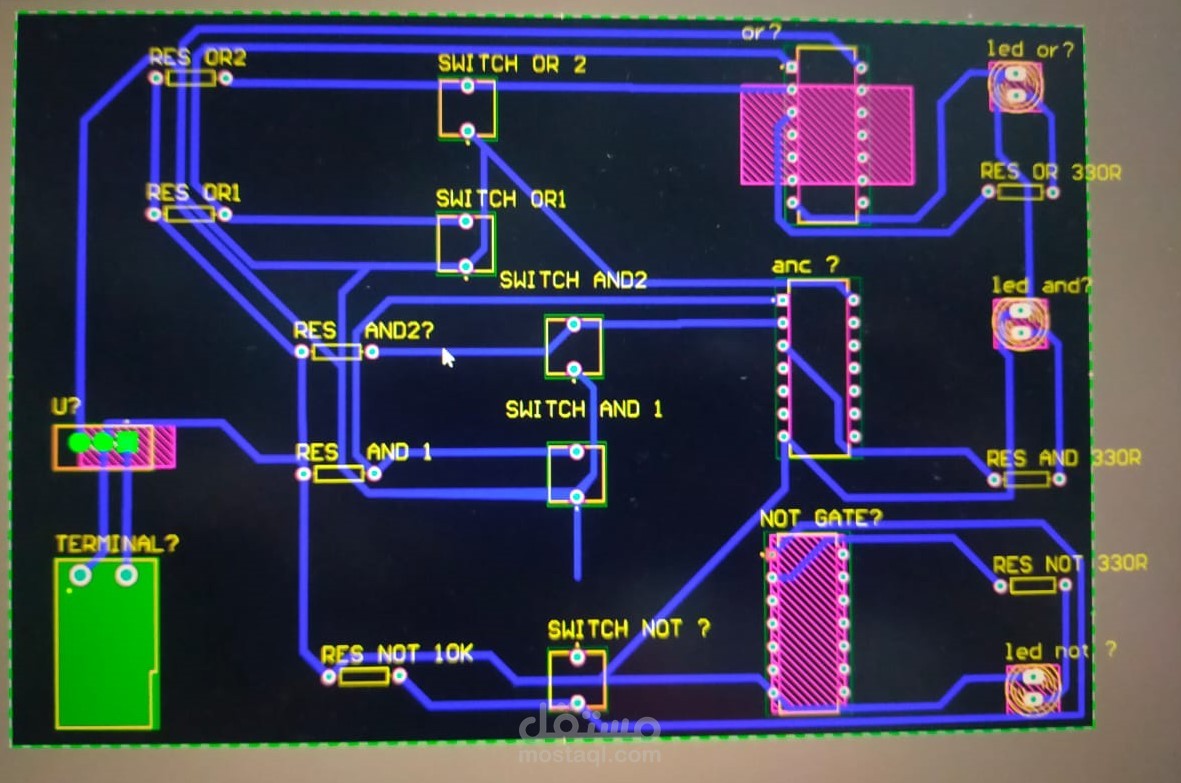

المشروع عبارة عن لوحة إلكترونية مطبوعة (PCB) تم تصميمها لشرح وعرض عمل البوابات المنطقية الأساسية (AND – OR – NOT) بطريقة عملية وتعليمية.

تتيح اللوحة للطلاب والمستخدمين فهم كيفية عمل الدوائر الرقمية من خلال مفاتيح إدخال ومؤشرات ضوئية.

مكونات اللوحة:

مفاتيح إدخال (Switches) لتمثيل القيم المنطقية (0 و 1).

مقاومات (Resistors) لتحديد التيار وحماية المكونات.

بوابات منطقية (Logic Gates) من نوع AND و OR و NOT.

لمبات LED لإظهار ناتج كل بوابة منطقية.

نقاط توصيل واضحة لتسهيل التجربة والفحص.

وظائف المشروع:

تنفيذ العمليات المنطقية الأساسية باستخدام مكونات إلكترونية حقيقية.

عرض ناتج كل عملية على LED بطريقة مرئية.

يتيح تدريب عملي لفهم الجبر المنطقي والدوائر الرقمية.
