routing استخدام

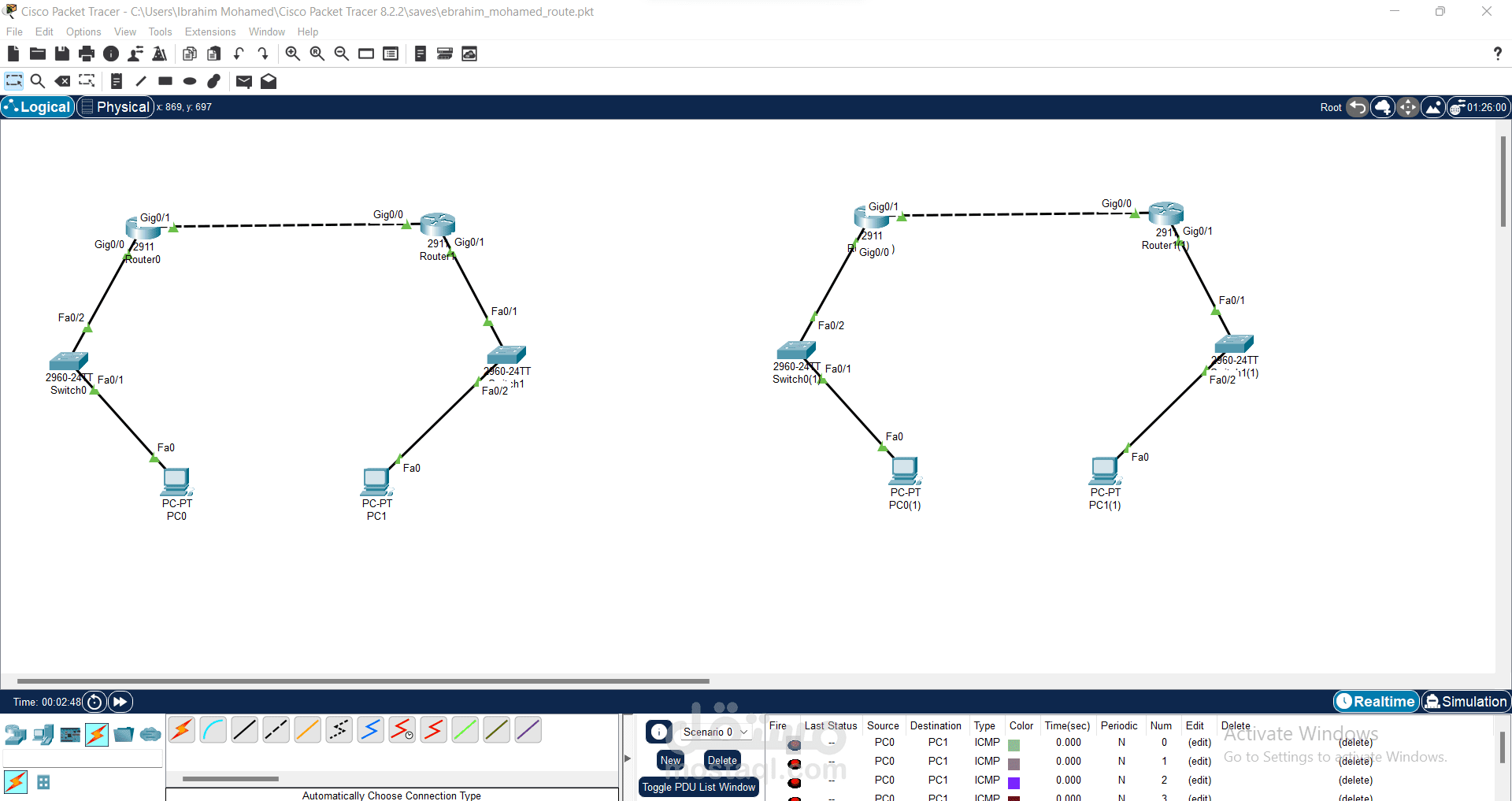

تتكوّن هذه الشبكة من أربع أجهزة راوتر (Router0، Router1، Router2، Router3) تم تقسيمها إلى مجموعتين (شبكتين) متصلتين عبر ممر مركزي، وكل شبكة تحتوي على أجهزة Switch وPC لتجربة الاتصال.

في الجانب الأيسر:

Router0 متصل بـ Router1 عن طريق منفذ GigabitEthernet.

Router0 متصل بـ Switch0، والذي بدوره متصل بـ PC0.

Router1 متصل أيضًا بـ Switch1 الذي يتصل بـ PC1.

في الجانب الأيمن:

Router2 متصل بـ Router3 عبر كابل GigabitEthernet.

Router2 متصل بـ Switch2 وPC0(1).

Router3 متصل بـ Switch3 وPC1(1).

تم إعداد التوجيه اليدوي (Static Routing) على جميع أجهزة الراوتر لتمكين الاتصال بين الشبكتين، بحيث يقوم كل راوتر بإضافة Static Route تُعرّف المسار للوصول إلى الشبكات البعيدة.
