8-28V Power Supply For Automotive Car Project

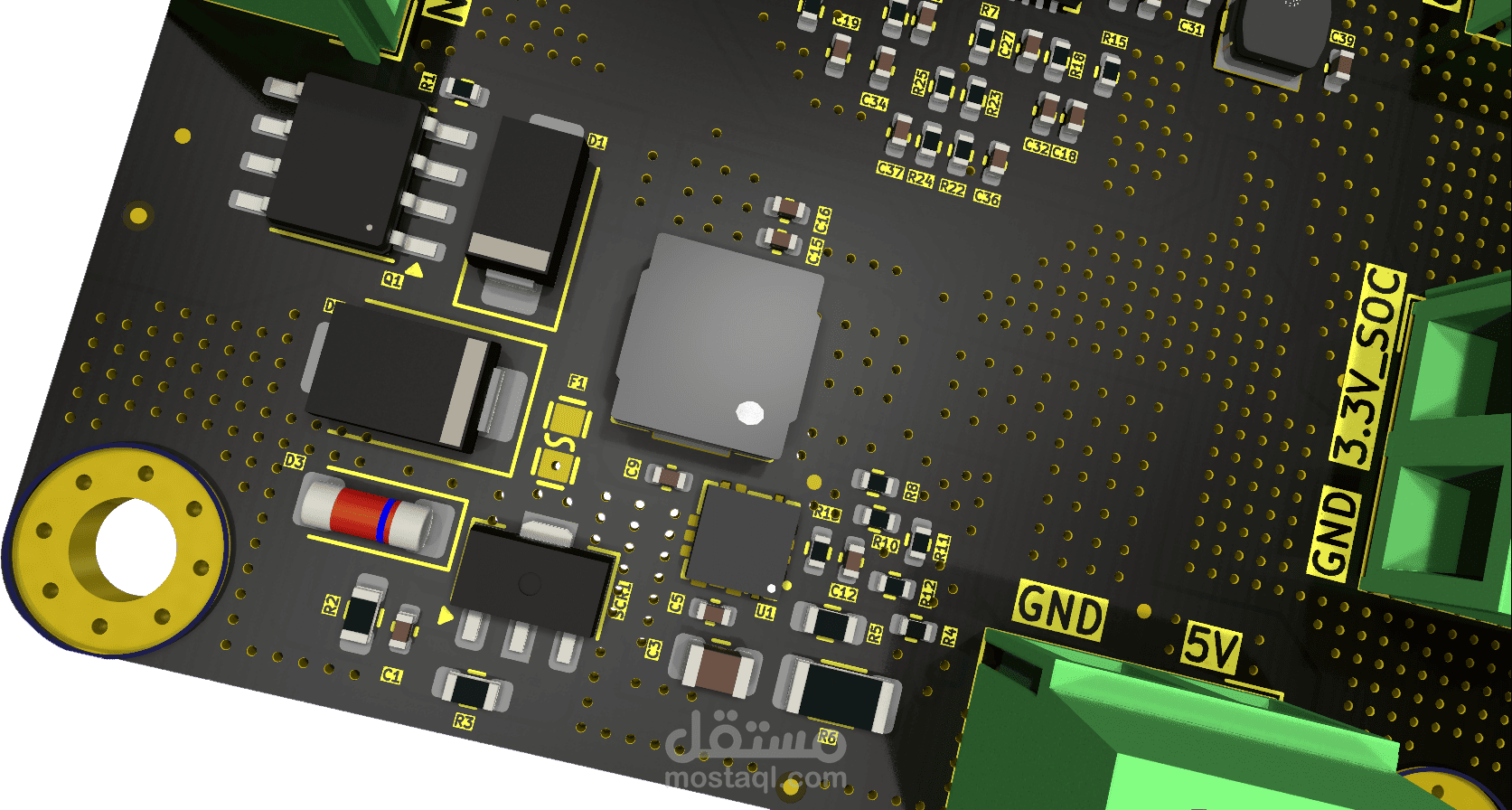

فترة اشتغلت على مشروع في السوق كان بيعاني من مشاكل كبيرة في دائرة الباور، وأهمها غياب Reverse Polarity Protection (حماية من التوصيل العكسي).

المشروع ده كان من أهم التجارب اللي اشتغلت عليها، لأنه خلاني أتعلم بشكل عملي عن أنواع الحمايات المختلفة اللي بنضيفها حسب طبيعة التطبيق.

في التصميم الجديد موقفتش عند حماية التوصيل العكسي بس، لكن ضفت كمان:

Load Dump Protection (حماية من ارتفاع الجهد المفاجئ في أنظمة السيارات).

Over Voltage Protection (حماية من تجاوز الحد المسموح للجهد).

الباور سبلاي مبني على:

TPS56637RPAR

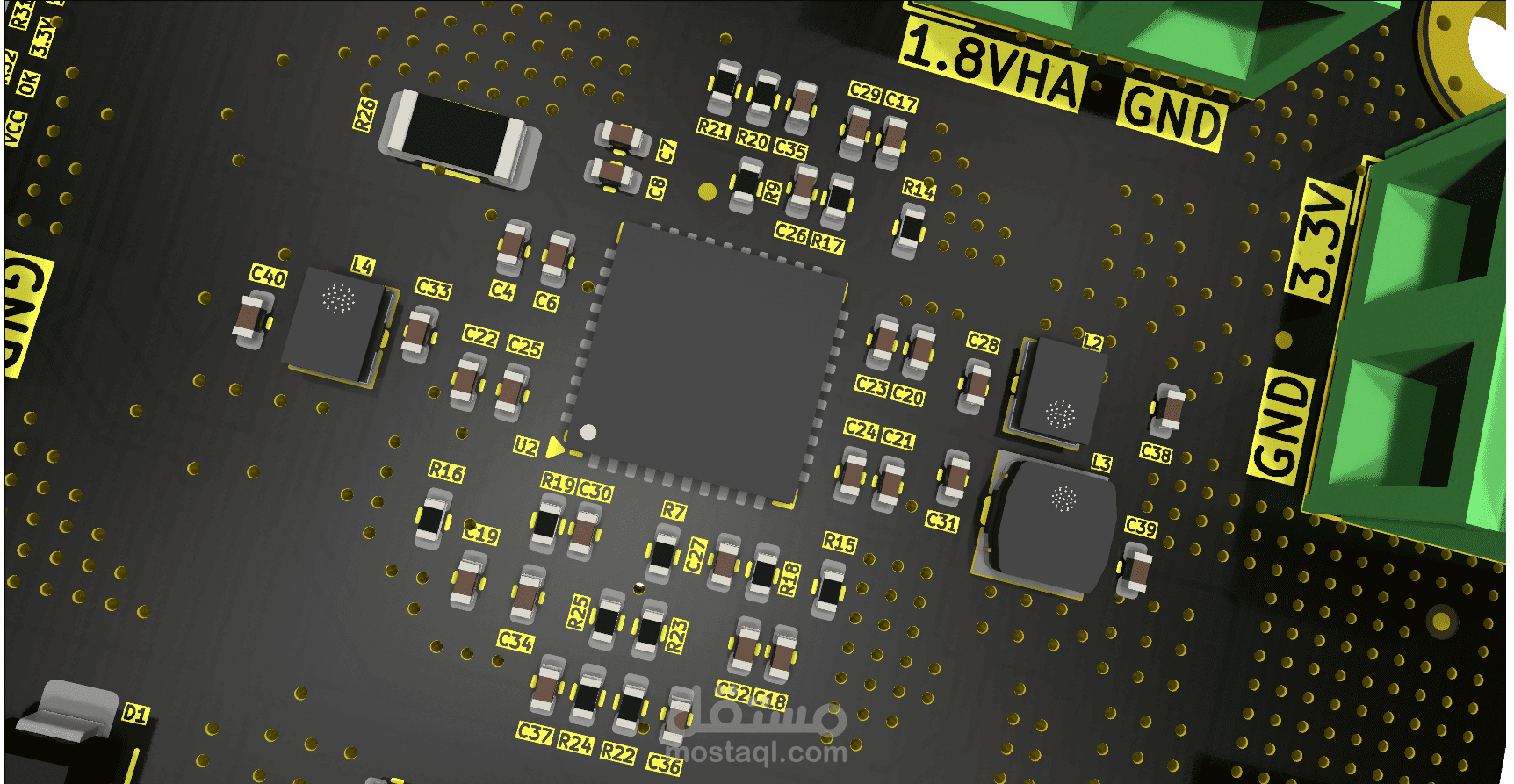

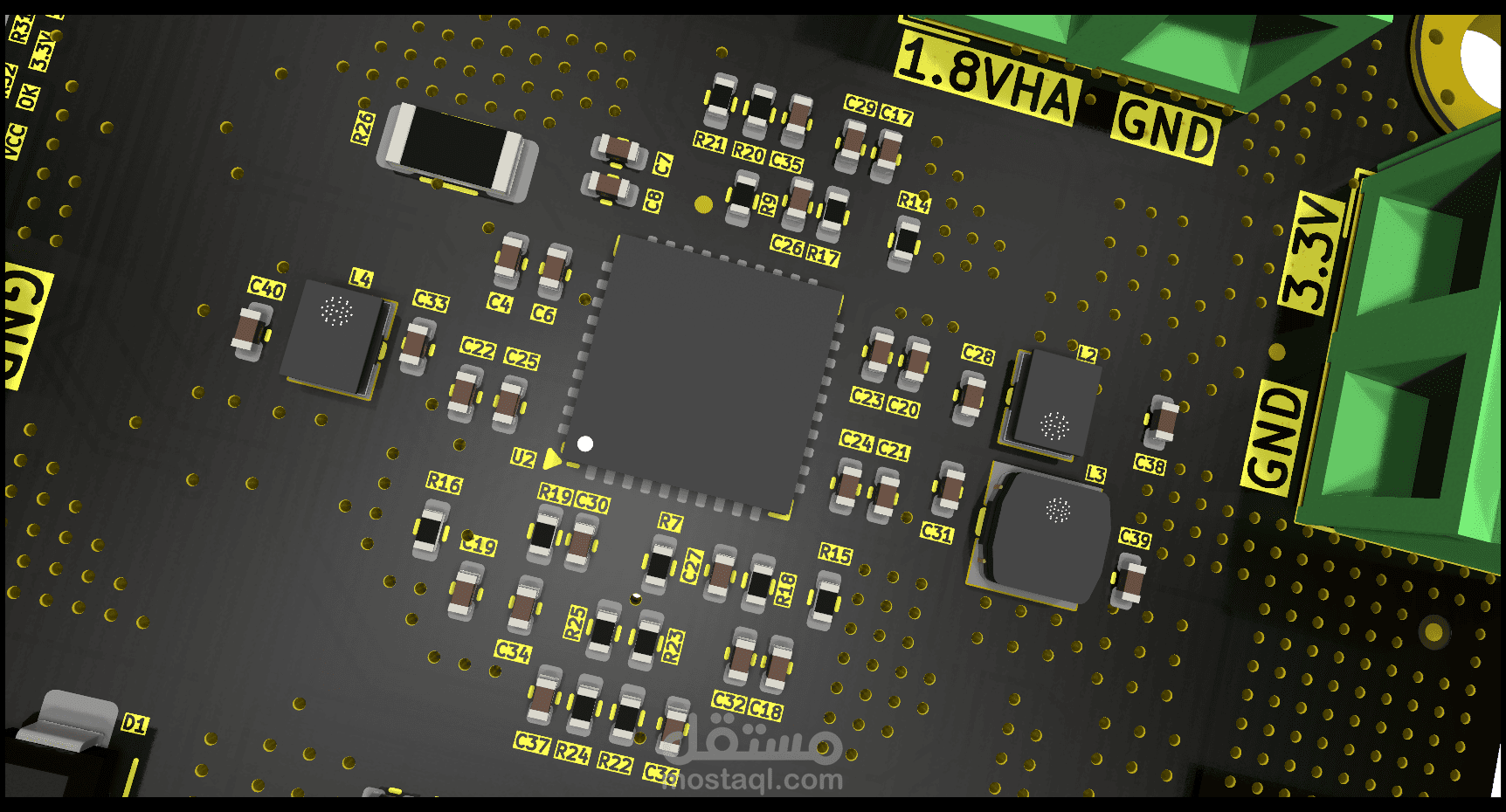

TPS65251RHAR

الاتنين من شركة Texas Instruments، وده كان ضروري لأن التطبيق محتاج أكتر من فرق جهد مختلف.

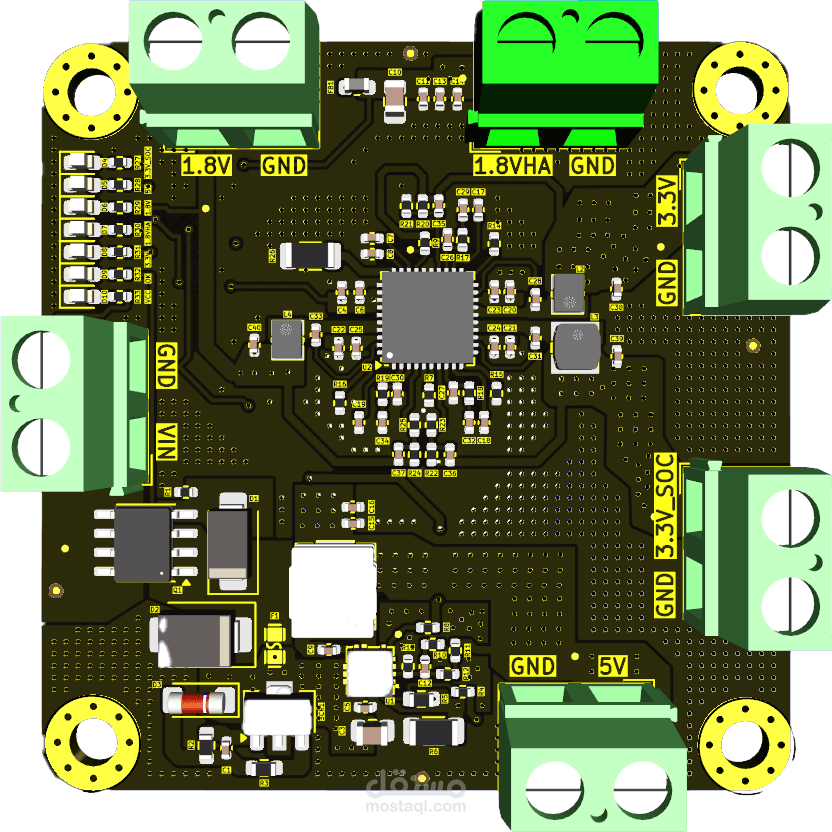

راعيت في التصميم للبروتوتايب انه يحاكي نفس المساحة تقريبا الي هتبقى متاحة للبكات في التصميم الفعلي وان كل المكونات تبقى على طرف واحد فقط

ملف الPDF المرفق بيوضح التشريح الخاص بالبورد ومواصفاتها العامة،
