Multi-Area OSPF

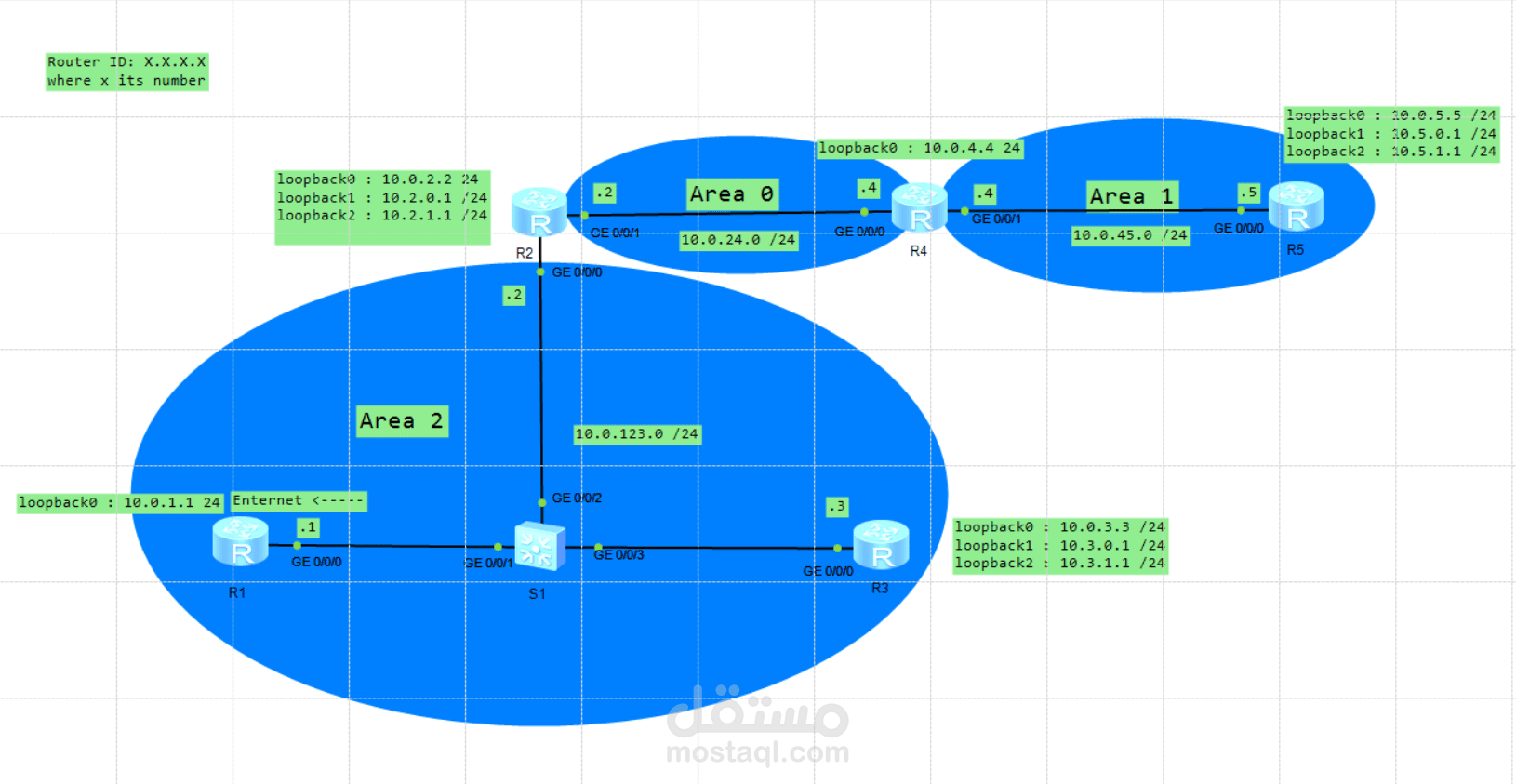

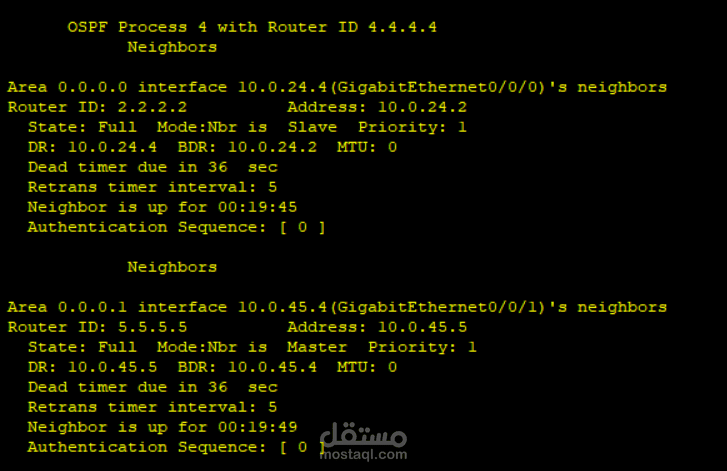

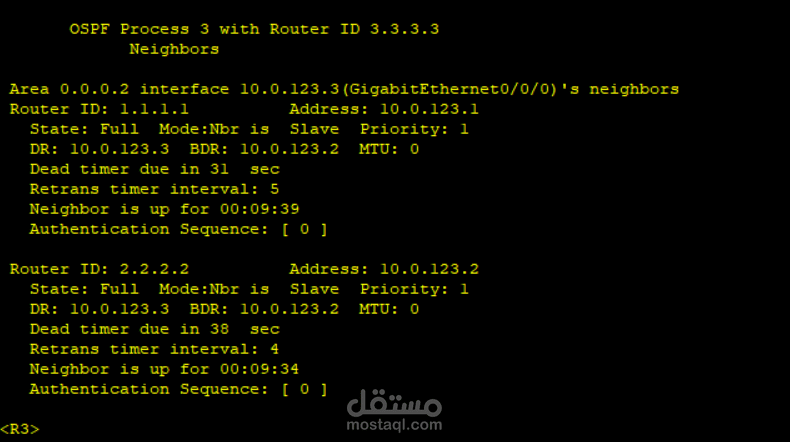

A company uses a 5-router (R1-R5), multi-area OSPF network. Routers R1, R3, and R5 are in branches, while R2 and R4 are at headquarters. Key configurations include:

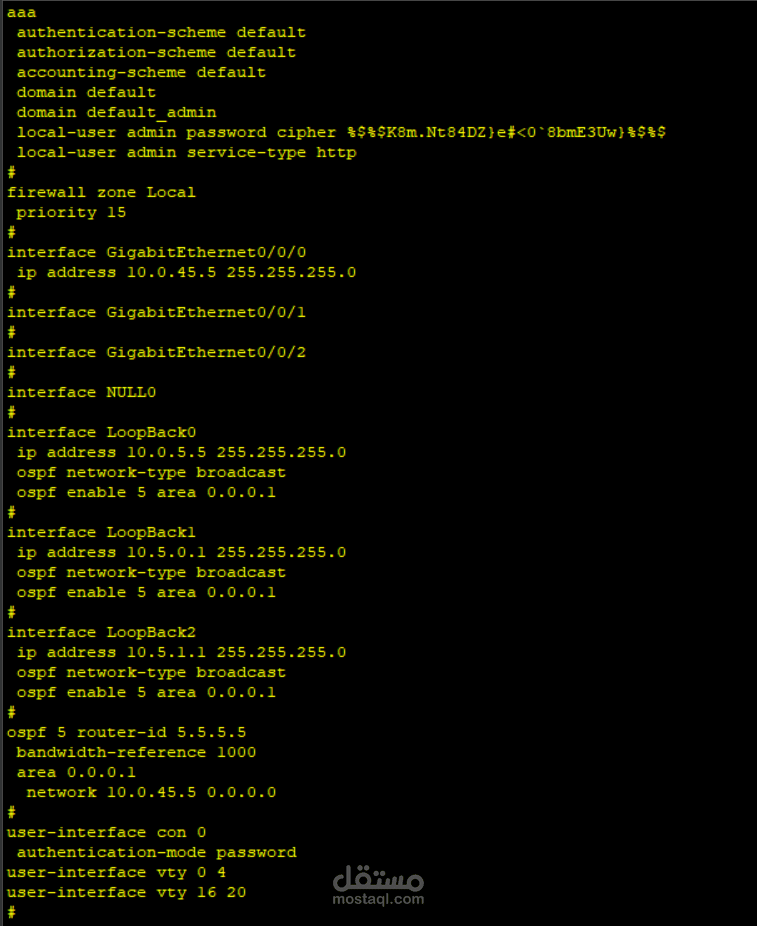

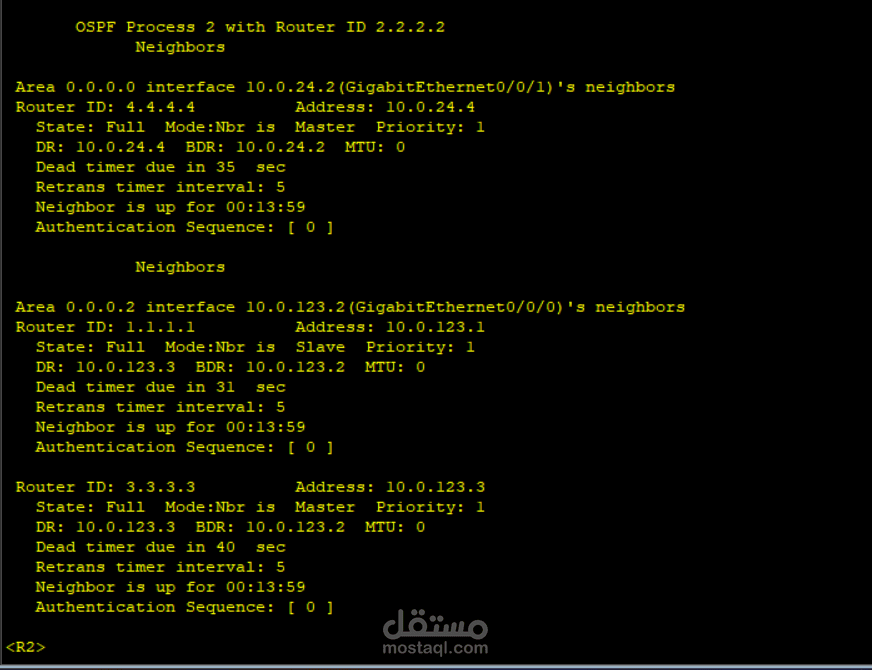

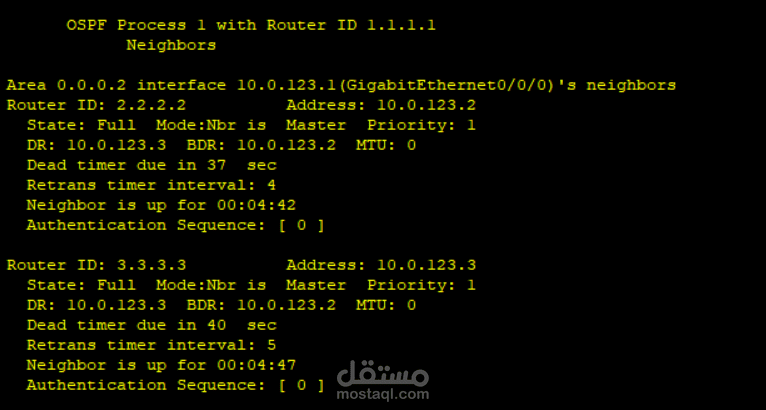

* Fixed IP addresses for router IDs.

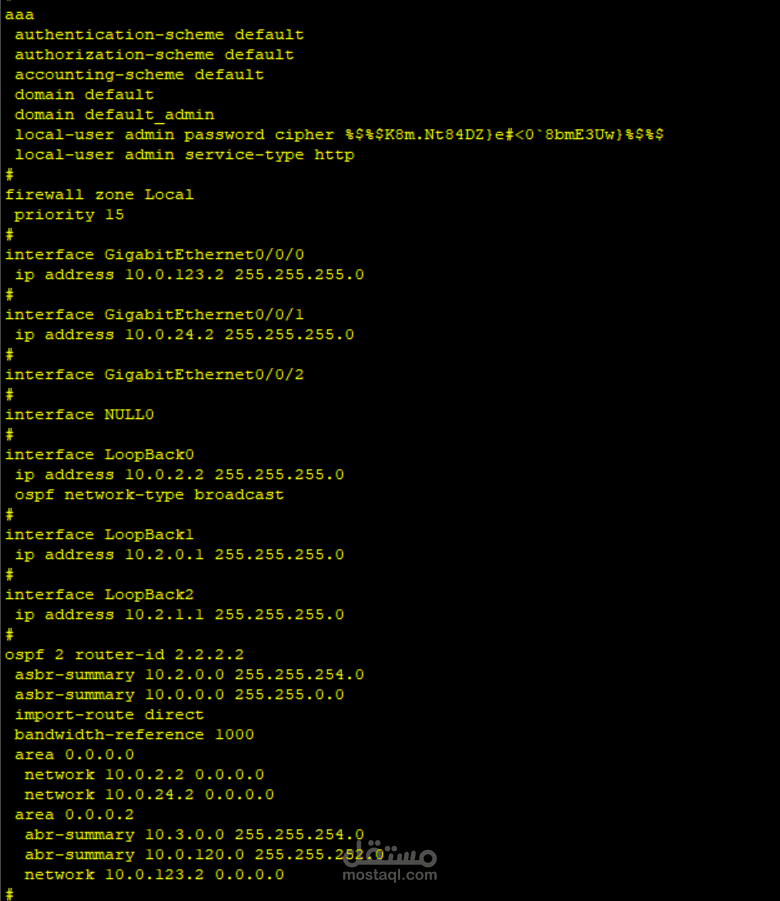

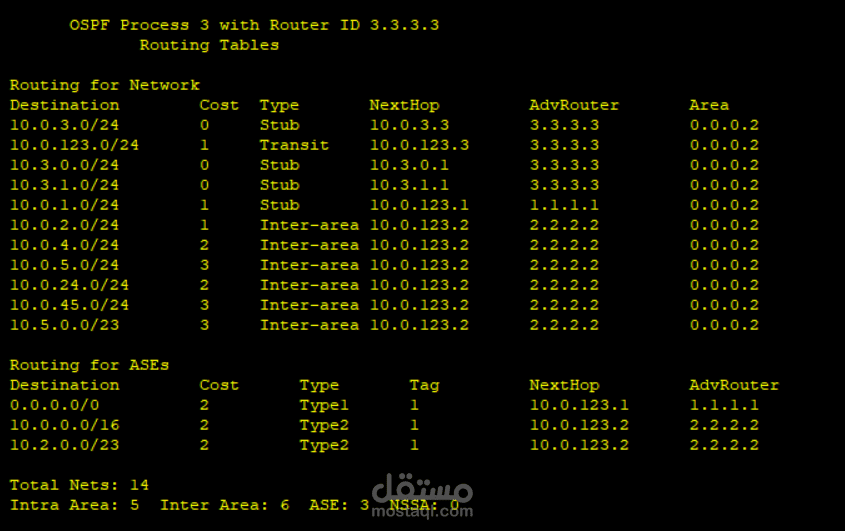

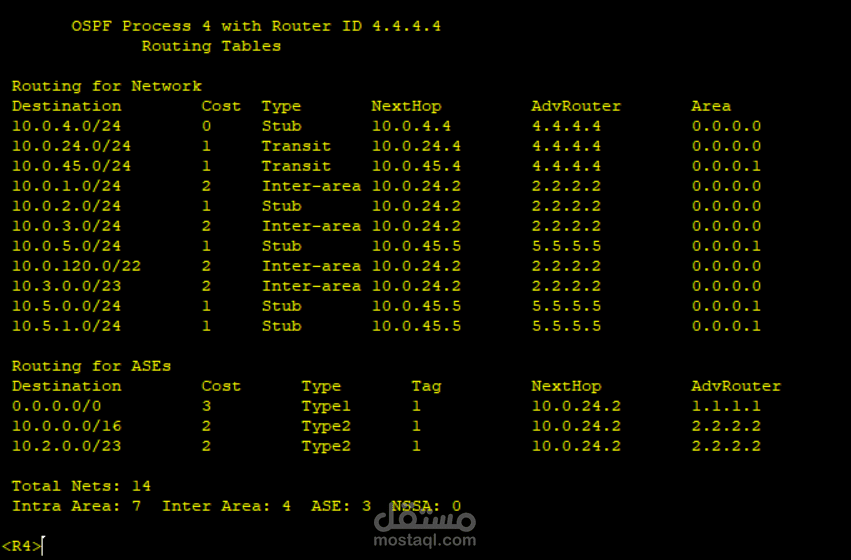

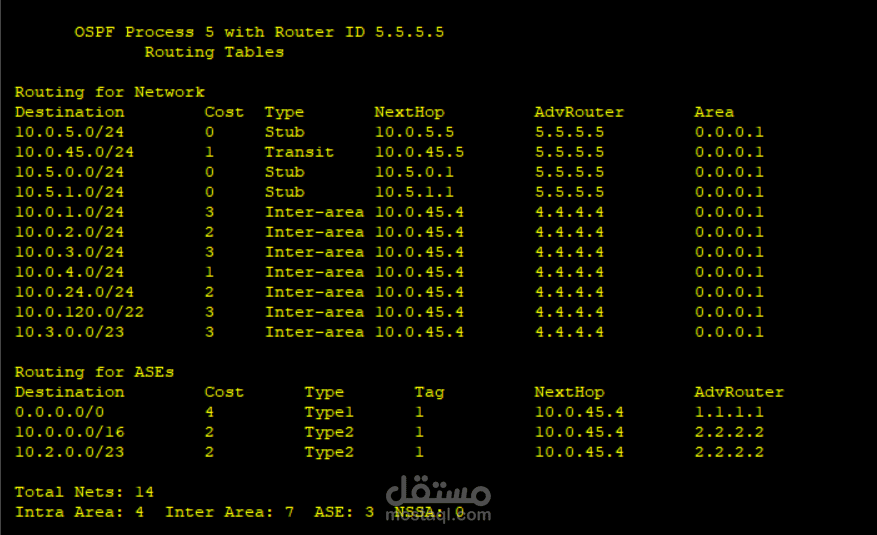

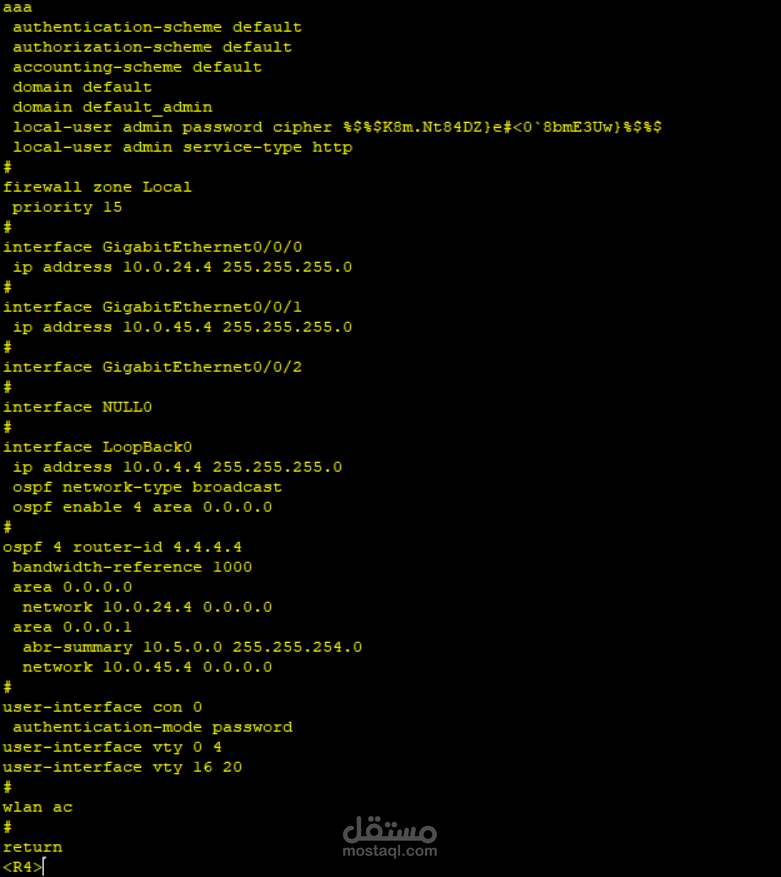

* Automatic route summarization on the ABR.

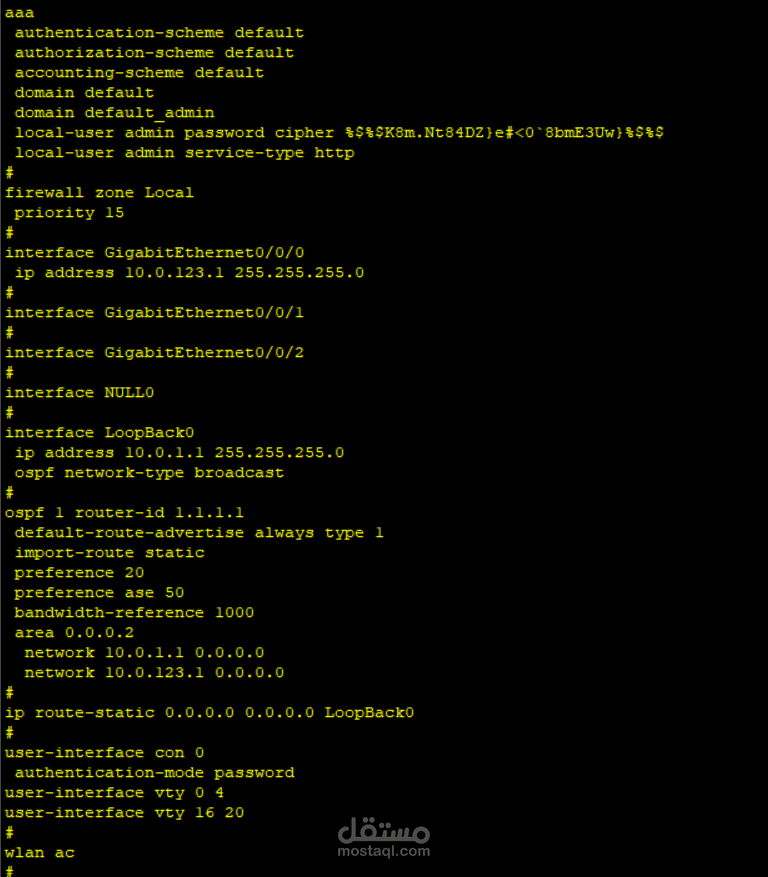

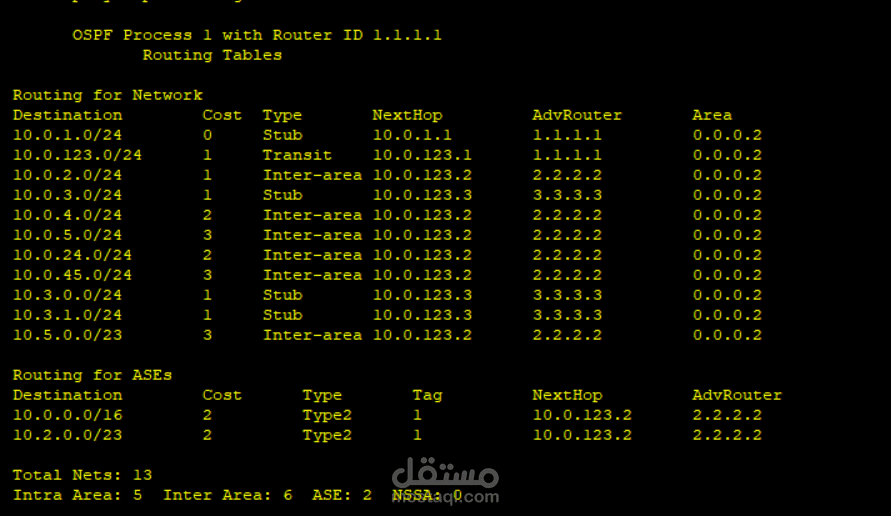

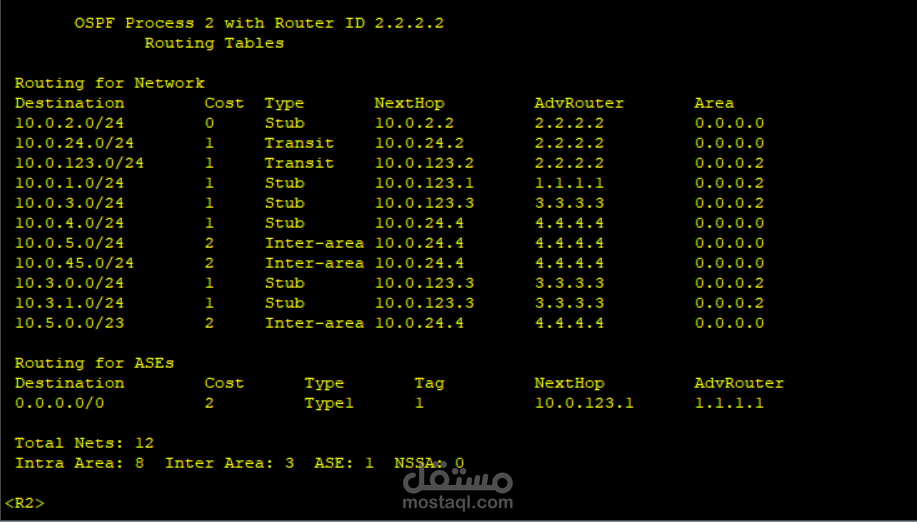

* Importing a default route from R1 (Internet-connected) into OSPF.

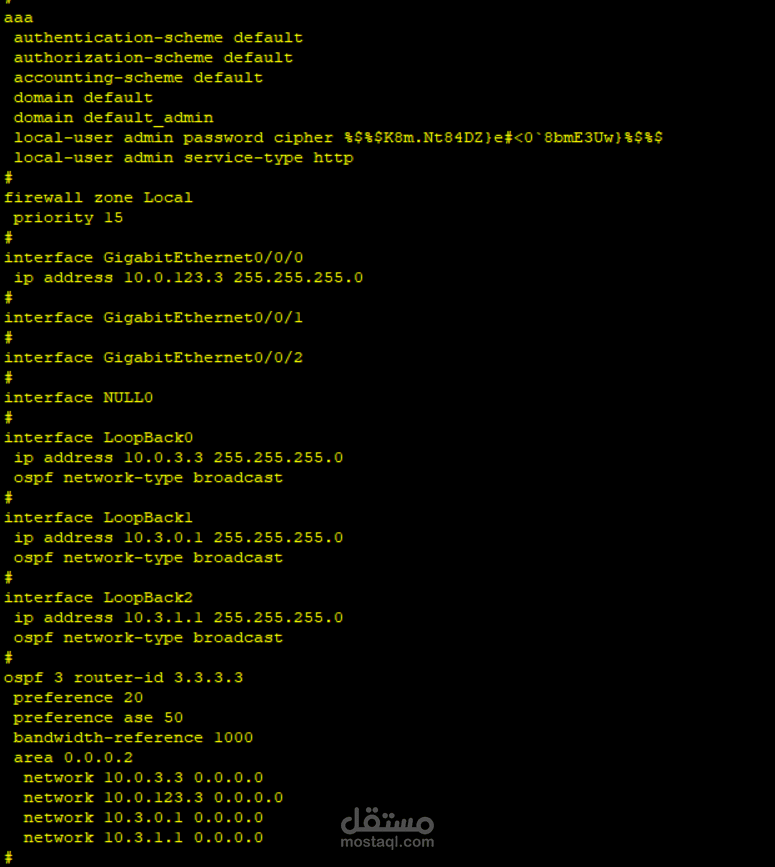

* Modifying route preferences.

The default OSPF reference bandwidth of 100 Mbit/s causes both slower FE and faster GE links to have a cost of 1. To fix this and properly differentiate links, the reference bandwidth should be increased, for example, to 10 Gbit/s.

تستخدم إحدى الشركات شبكة OSPF متعددة المناطق (multi-area) مكونة من 5 موجهات (R1-R5). تقع الموجهات R1, R3, و R5 في الفروع، بينما يقع R2 و R4 في المقر الرئيسي.

تشمل الإعدادات الرئيسية ما يلي:

* استخدام عناوين IP ثابتة كمعرّفات للموجه (Router IDs).

* تفعيل التلخيص التلقائي للمسارات (Automatic Summarization) على موجه حدود المنطقة (ABR).

* استيراد مسار افتراضي (Default Route) من الموجه R1 (المتصل بالإنترنت) إلى بروتوكول OSPF.

* تعديل أفضليات المسارات (Route Preferences).

تكمن المشكلة في أن النطاق الترددي المرجعي الافتراضي (100 Mbit/s) يتسبب في جعل تكلفة (Cost) وصلات FE (FastEthernet) ووصلات GE (GigabitEthernet) متساوية (بقيمة 1). لحل هذه المشكلة والتمييز بين سرعات الوصلات بشكل صحيح، يجب زيادة النطاق الترددي المرجعي (Reference Bandwidth)، على سبيل المثال، إلى 10 Gbit/s.
