Smart Home Control - IoT-Based 12-Channel Relay Controller

هذه اللوحة الإلكترونية هي لوحة تحكم ذكية (IoT) بـ 12 قناة Relay للتحكم في أحمال كهربائية 220 فولت AC مثل الإضاءة أو الأجهزة المنزلية عن بعد عبر تطبيق أو نظام تحكم ذكي.

*المميزات

- 12 قناة تحكم (Relay Channels)تشغيل وإيقاف 12 دائرة مستقلة بجهد 220 فولت AC.

- دعم IoT وحدة Wi-Fi ( ESP32) للاتصال بالإنترنت.

- حماية كهربائية تصميم يحتوي على عوازل بين الدوائر عالية الجهد والجهد المنخفض لضمان السلامة.

- تصميم مدمجلوحة واحدة بها مصدر تغذية داخلي وموصلات Screw Terminal لتسهيل التوصيل.

- استهلاك منخفض للطاقة مثالي للاستخدام المستمر في المنازل الذكية.

* التنفيذ

- MCU مثل ESP32 للوصول إلى الإنترنت والتحكم.

- Relays (12 وحدة) تتحمل 10A على الأقل لكل خط 220V.

- دوائر حماية (MOSFET+ Flyback Diodes).

- منظم جهد لتغذية الـ MCU

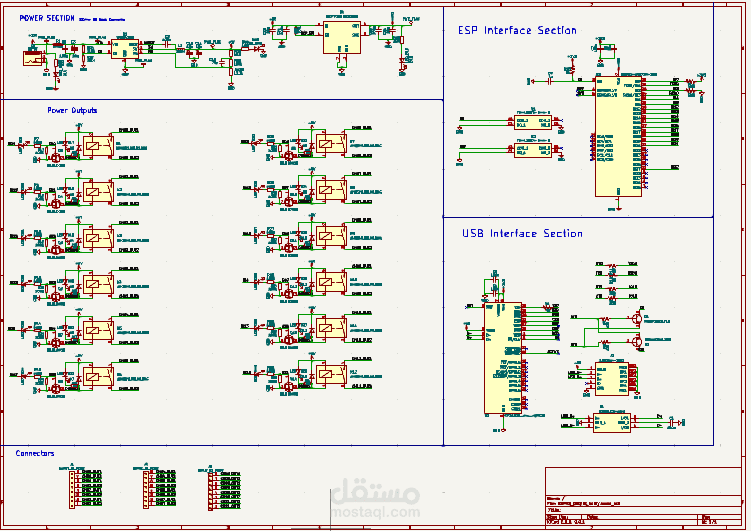

- تصميم لوحة PCB باستخدام برامج مثل KiCad أو Altium Designer مع مراعاة الفصل بين المسارات عالية الجهد والمنخفضة.
