تصميم كامل لتوربوفان (Turbofan Jet Engine) باستخدام SOLIDWORKS

في هذا المشروع قمت بتصميم نموذج ثلاثي الأبعاد كامل لتوربوفان Jet Engine بداية من الفكرة والاسكتشات الأولية وصولًا إلى نموذج رقمي تفصيلي باستخدام برنامج SOLIDWORKS.

مكونات النموذج تشمل:

•Fan

•Low-Pressure & High-Pressure Compressors

•Combustion Chamber

•High-Pressure & Low-Pressure Turbines

•Nozzle

ما يميز هذا المشروع:

•نمذجة جميع المراحل بدقة عالية.

•التركيز على واقعية الأجزاء مثل غرف الاحتراق وضغط/تمدد الهواء.

•تصميم يوازن بين الدقة الميكانيكية و الوضوح الجمالي لإظهار آلية عمل المحرك.

الهدف من هذا المشروع كان إظهار قدرتي على تحويل الأفكار المعقدة في مجال الطيران والفضاء إلى تصميمات ثلاثية الأبعاد متكاملة وجاهزة للعرض.

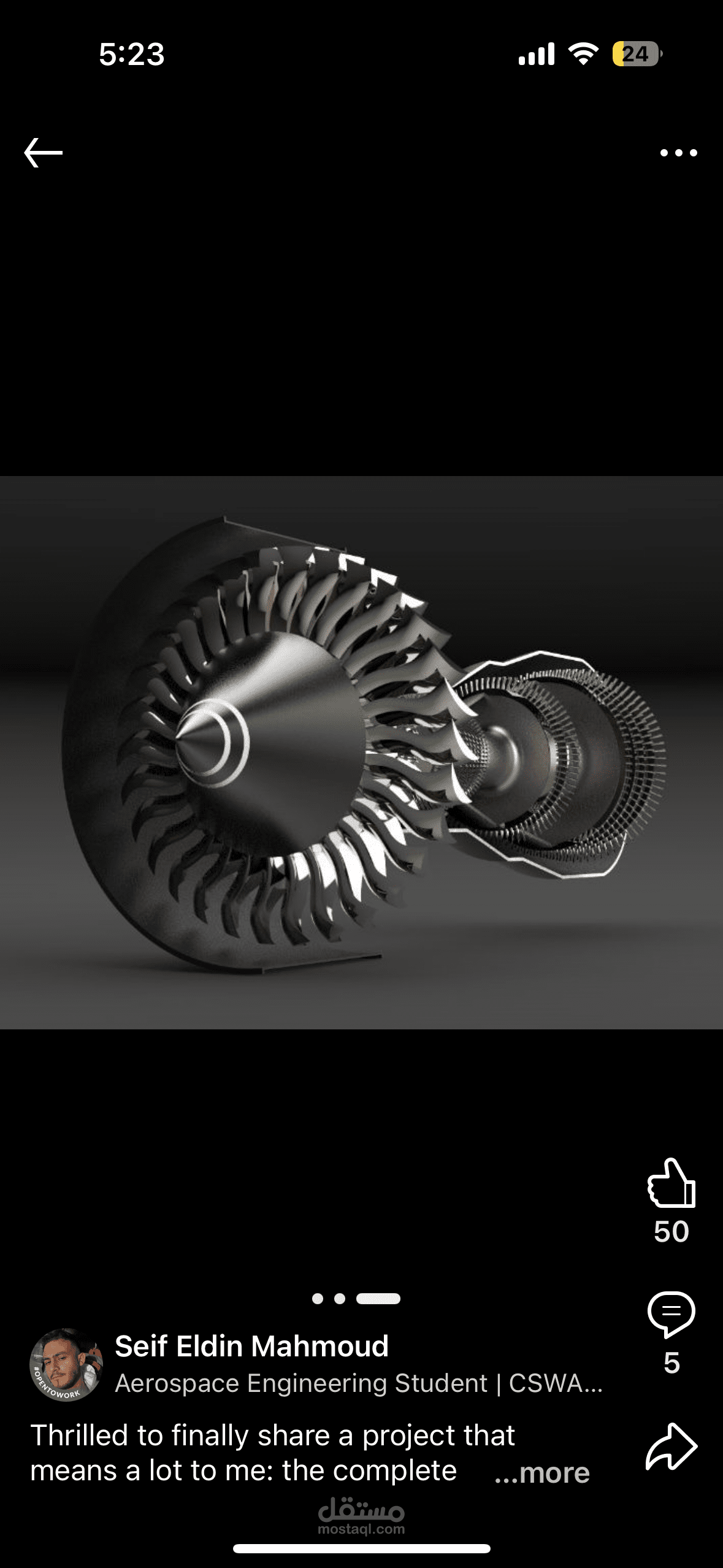

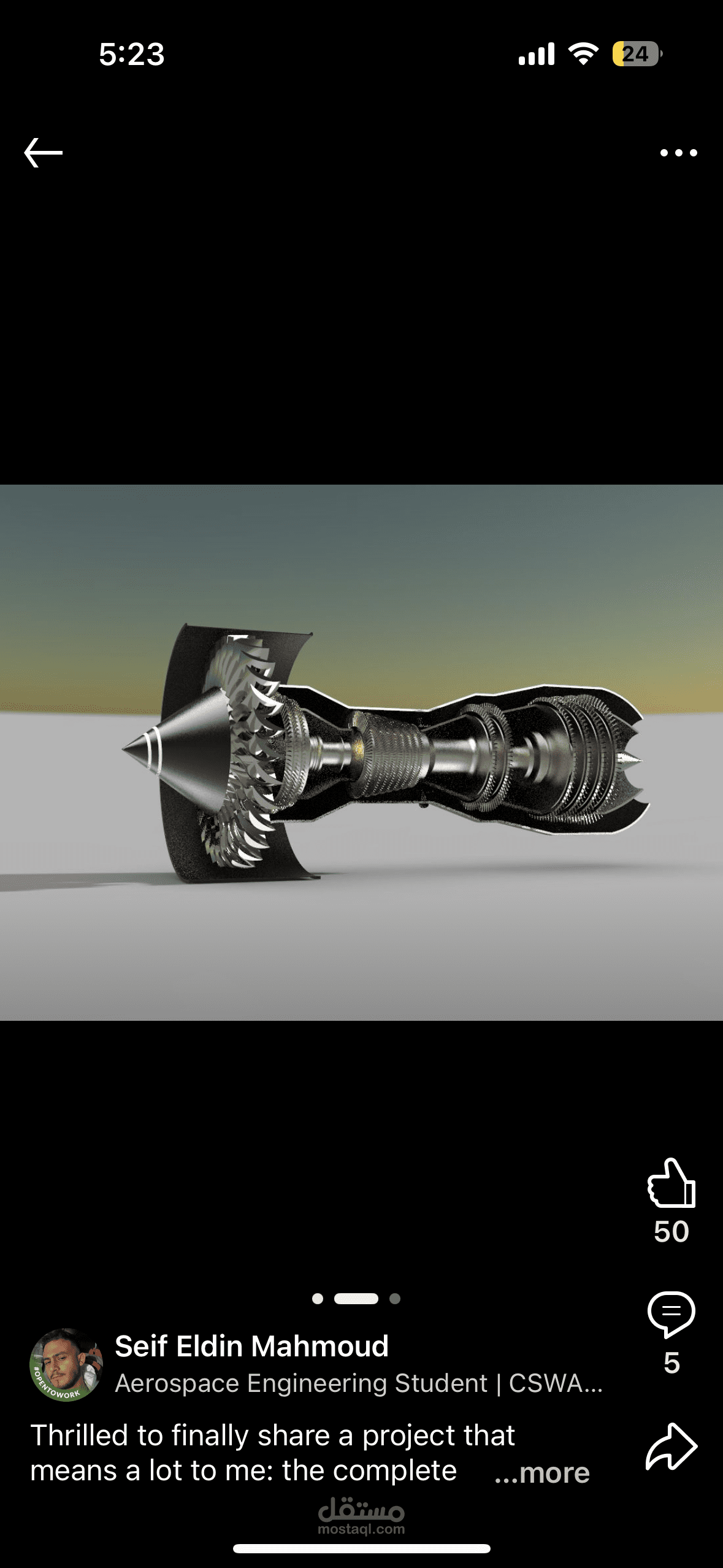

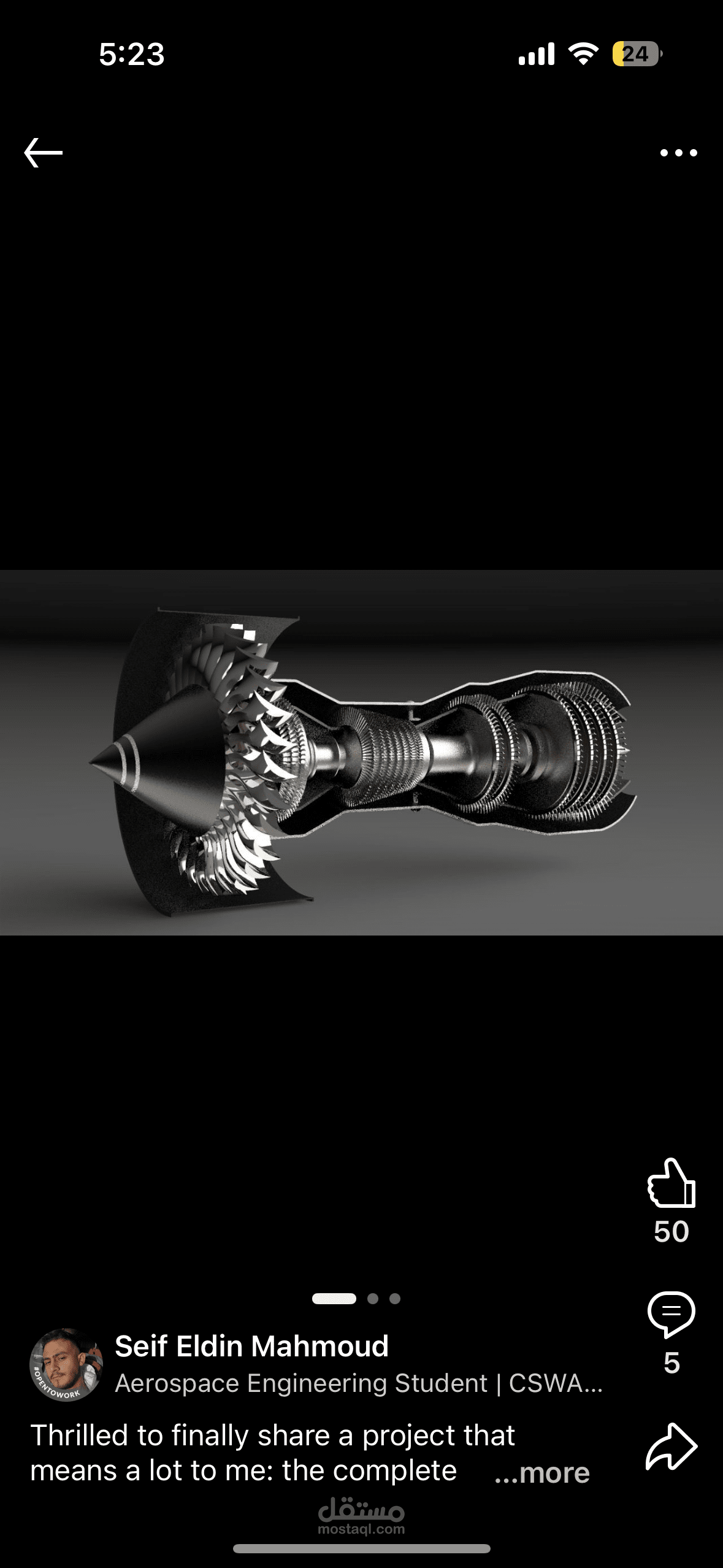

تم تنفيذ الريندر بواسطة keyshot
