ROAD PLAN AND PROFILE Drawings

المشروع عبارة عن تصميم شبكة طرق داخلية متكاملة، يهدف إلى إنشاء بنية تحتية حديثة تخدم مشروعًا مع الهيئة الملكية. العمل المنجز في هذه اللوحات يركز على "

* نطاق العمل: تصميم طرق وشبكات بنية تحتية للمرافق العامة (public utilities and roads).

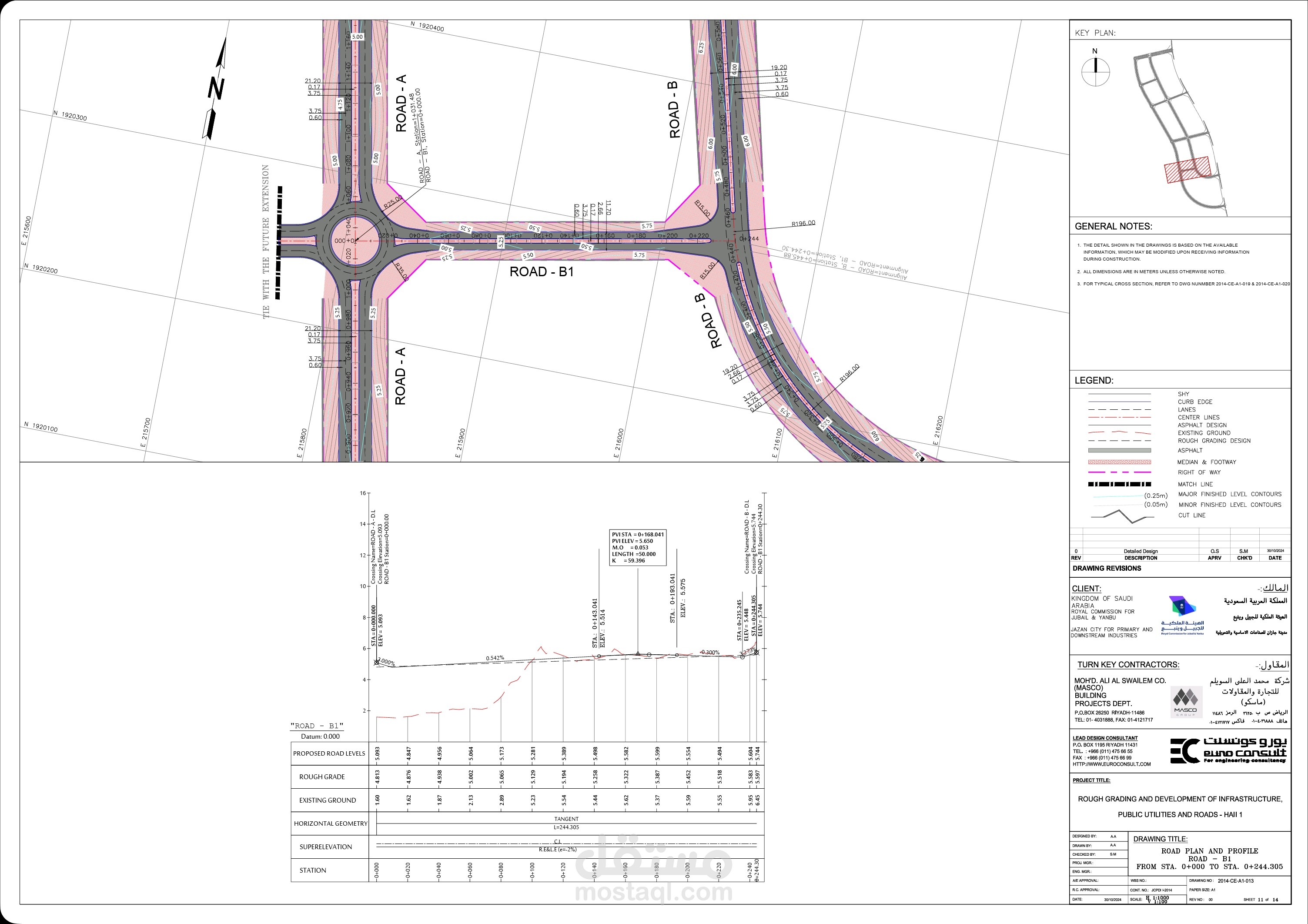

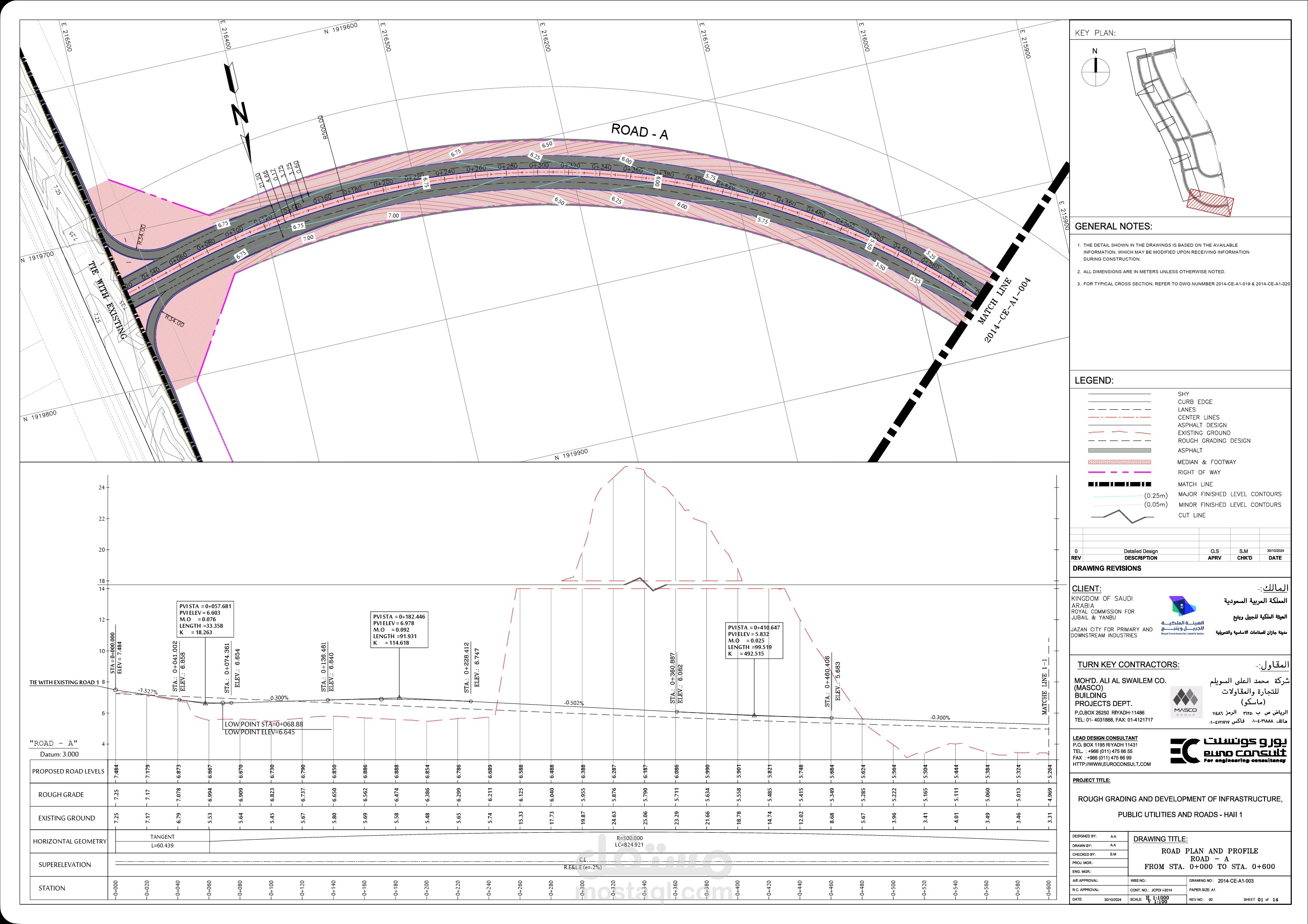

تُظهر اللوحات مخططات هندسية للطرق، حيث يمثل الجزء العلوي مخطط البلان (Plan) الذي يوضح المسار الأفقي للطريق، بما في ذلك التقاطعات والدوارات، كما هو الحال في طريق "ROAD - B1" و "ROAD - A" و "ROAD - B".

أما الجزء السفلي فيمثل مخطط البروفايل (Profile)، الذي يوضح المسار الرأسي للطريق (القطاع الطولي) ويرسم الارتفاعات والمناسيب لخط الأرض الطبيعية (Existing Ground) وخط التصميم المقترح (Proposed Road Level). هذا المخطط حيوي لتحديد أعمال الحفر والردم الضرورية لضمان الميلان الصحيح للطريق.
