️ تصميم لوحة إلكترونية لميزان ذكي متصل بالإنترنت (IoT)

قمت بالتعاون مع أحد العملاء المبتكرين لتطوير نظام ميزان إلكتروني ذكي للصناعات الدقيقة تحت اسم Arom_Air_Ble_Switch، يهدف إلى تحقيق قياس دقيق في الزمن الحقيقي، بتكلفة منخفضة، وباتصال لاسلكي متطور.

مكونات وأهداف المشروع:

استخدام المتحكم ESP32-WROOM-32 بدعم Wi-Fi مزدوج النطاق (2.4 / 5 GHz)

تطوير خادم ويب مدمج باستخدام مكتبة ESPAsyncWebServer

تخزين البيانات محليًا باستخدام قاعدة بيانات SQLite

توفير تغذية كهربائية مستقرة عبر منظم LM317LZX القابل للتعديل لتوليد 12 فولت من مصدر 24 فولت، مع استخدام مقاومات (240Ω، 2.2kΩ) ومكثفات (100nF / 10μF)

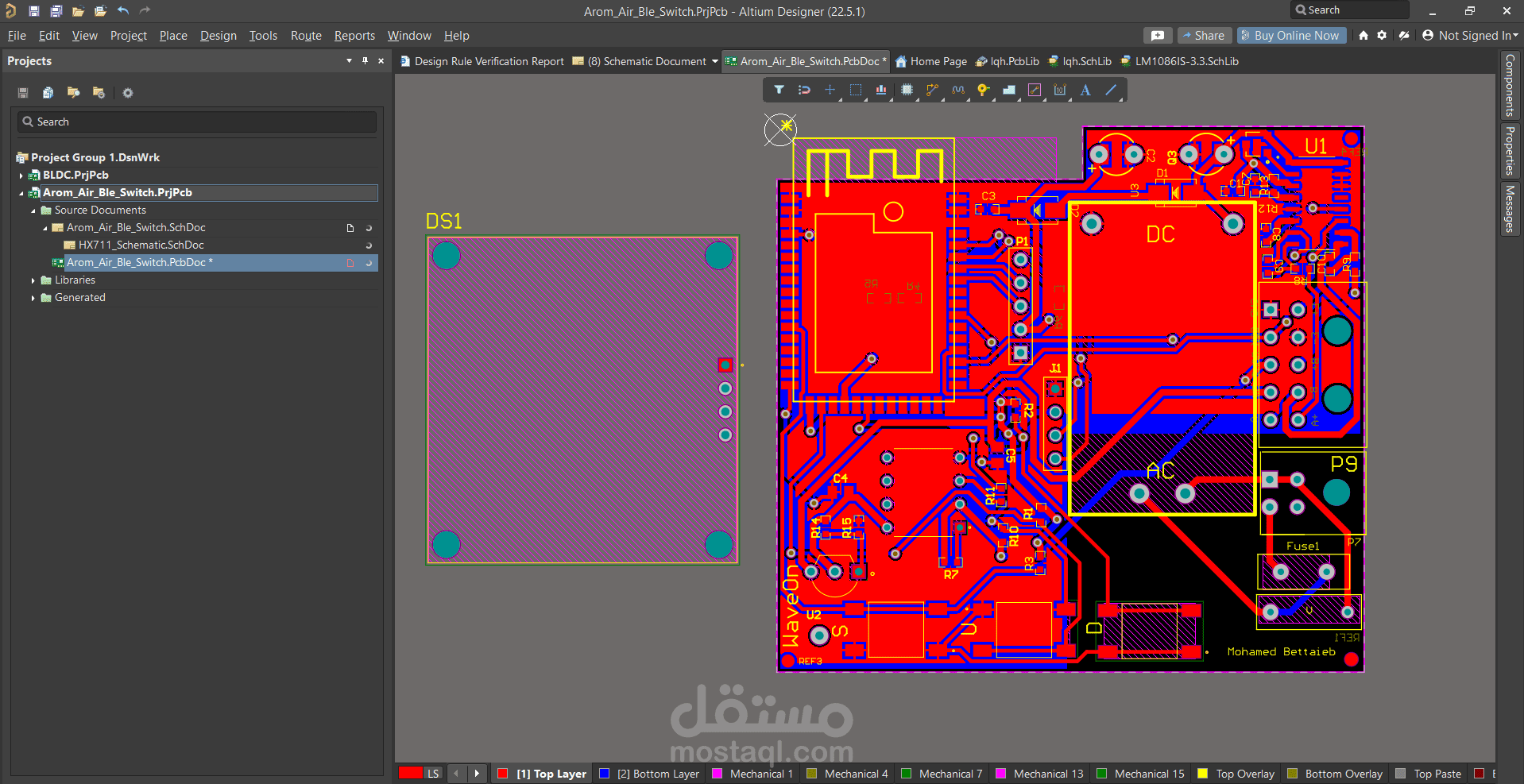

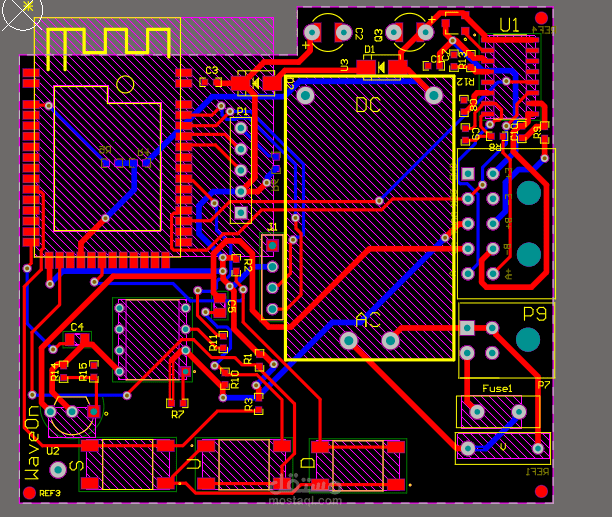

تصميم احترافي للـ PCB باستخدام Altium Designer، مع 4 طبقات وخطة أرضية مخصصة (Ground Plane) لحل مشاكل التداخل والتوزيع مثل خط +3.3V

استخدام مضخم عمليات LM358P في وضع غير عاكس (gain = 3) لتحويل الإشارة إلى مجال (0–10V) متوافق مع وحدات التحكم PLC Siemens عبر منفذ J1_Siemens

تحسين دقة القراءة من حساس الوزن HX711 (24bit ADC) عبر تقنيات تقليل الضوضاء الكهرومغناطيسية (EMI) والتغليف الواقي (Shielding)

عرض البيانات بشكل مباشر على شاشة OLED 1.3 بوصة عبر بروتوكول I2C (GPIO22 SDA / GPIO23 SCL)

الإنجازات والتسليمات:

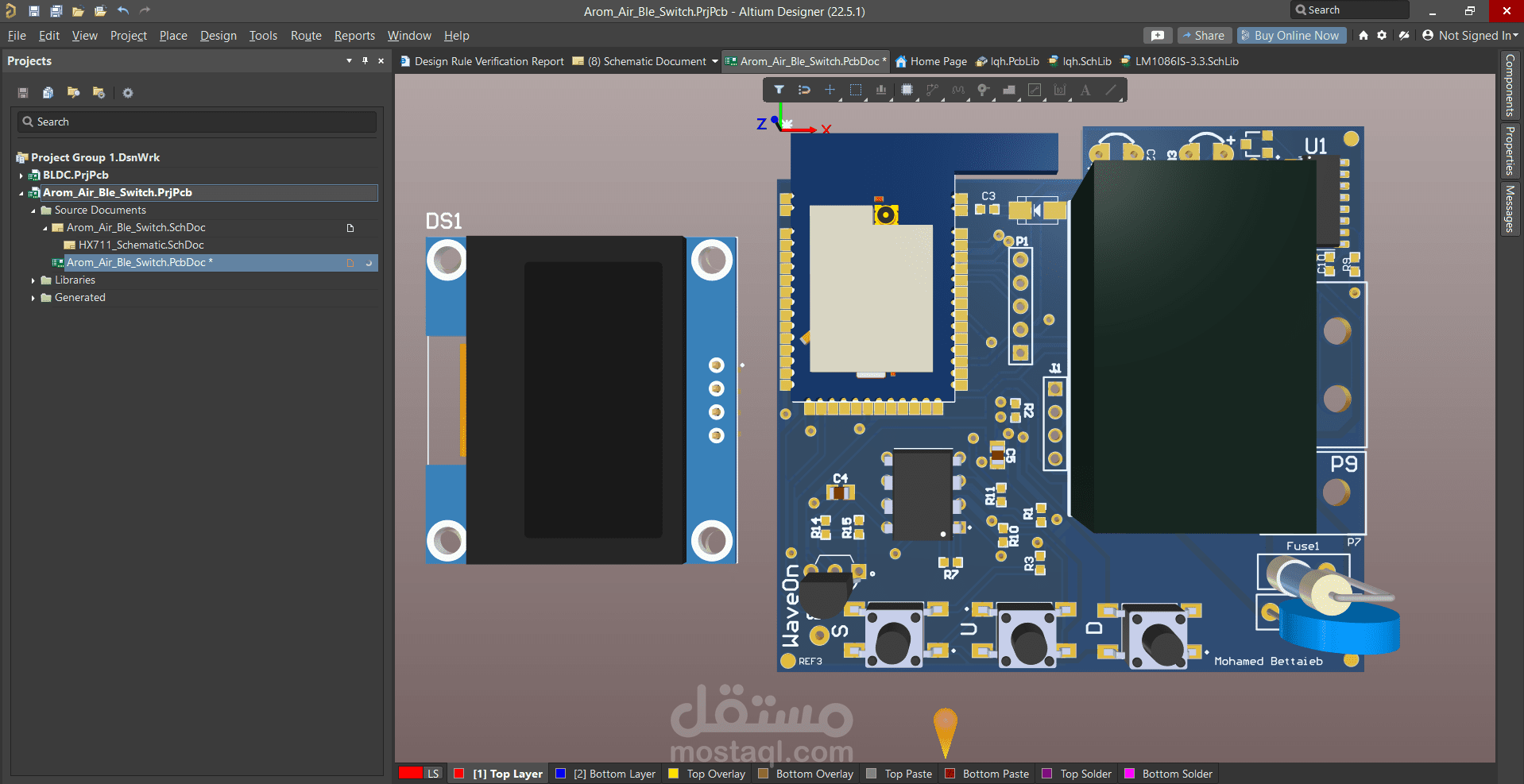

تصميم شماتيك وPCB احترافي متعدد الطبقات

ملفات Gerber كاملة وجاهزة للتصنيع

تطوير Firmware مخصص للـ ESP32 مع دعم التحديث عبر الهواء (OTA)

تقرير اختبارات شامل: الخطية، السرعة، الاستجابة

دعم فني متكامل بعد التسليم

هذا المشروع يعكس قدراتي المتقدمة في تصميم الدوائر الذكية، دمج تقنيات IoT مع الأنظمة الصناعية، والتحكم الدقيق في الإشارات، مع مراعاة التداخلات الكهرومغناطيسية وتوزيع الطاقة بكفاءة عالية.
