Audio Amplifier

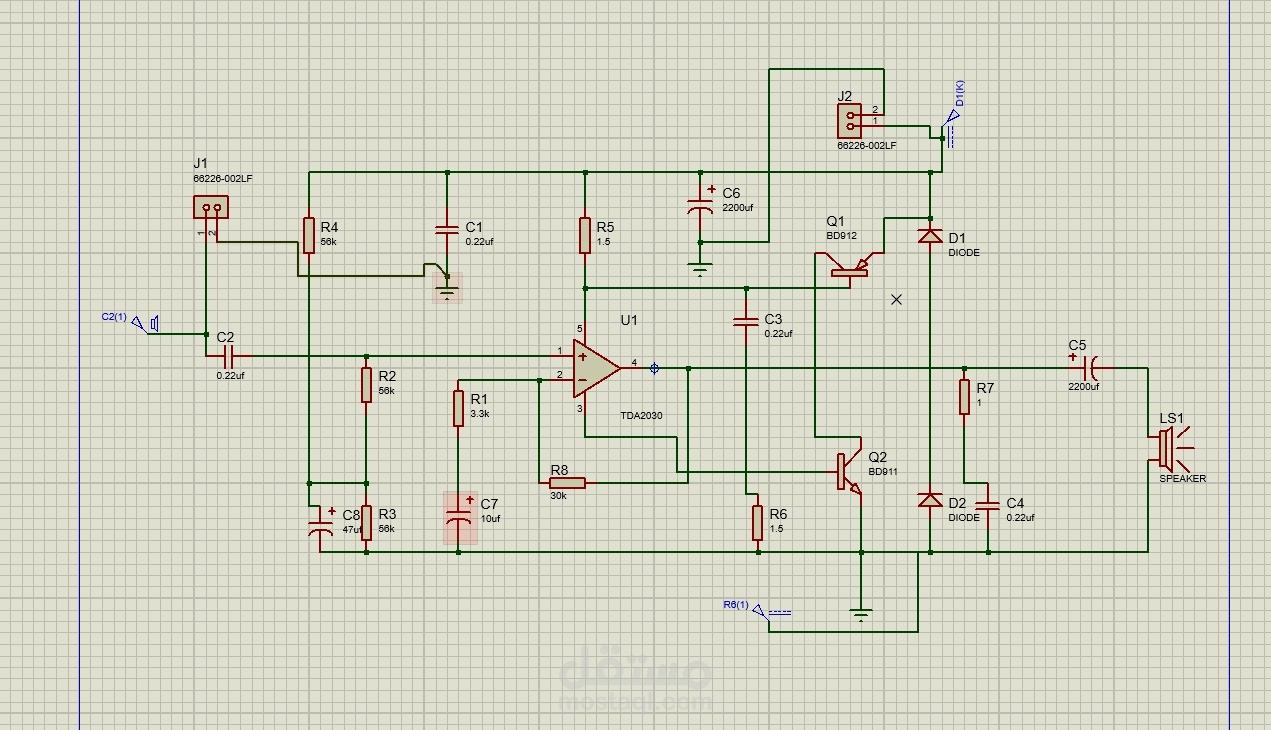

مدخل الإشارة الصوتية

J1: هو مدخل الصوت (يأتي من مصدر مثل الهاتف أو الميكروفون أو كرت الصوت).

C2 (0.22µF): مكثف اقتران (Coupling Capacitor) يمنع مرور التيار المستمر (DC) من المصدر ويحافظ فقط على الإشارة المتناوبة (AC Audio Signal).

2️⃣ مرحلة التضخيم الأولي (Preamp Stage)

U1 (TDA2030): هو مضخم عملياتي مخصص لتضخيم الإشارات الصوتية (Audio Amplifier IC).

R1, R2, R3, R4, R8, C7, C8:

تشكل شبكة تغذية راجعة (Feedback Network) تتحكم في كسب الدائرة (Gain).

C7 وC8 يحددان الاستجابة الترددية (Frequency Response) ويمنعان التشويه (Distortion).

3️⃣ مرحلة القدرة (Power Stage)

Q1 (BD912): ترانزستور قدرة PNP.

Q2 (BD911): ترانزستور قدرة NPN.

يعملان معًا كمرحلة Push-Pull (دفع وسحب) لتضخيم التيار وإمداد السماعة بتيار كافٍ لتشغيلها.

4️⃣ الحماية والثبات

D1, D2: ثنائيات حماية (Diodes) لمنع الجهد العكسي الزائد الذي قد يتلف الترانزستورات أو الـ IC.

C1, C3, C4: مكثفات لتنعيم الإشارة وتقليل الضوضاء (Noise Filtering).

R5, R6, R7: مقاومات تحديد تيار وضبط عمل الترانزستورات.

5️⃣ مخرج الصوت

C5 (2200µF): مكثف اقتران (Coupling Capacitor) كبير الحجم؛ يمنع مرور أي تيار مستمر DC إلى السماعة.

LS1: السماعة (Speaker) التي ستحصل على الإشارة الصوتية المضخمة.

J2: مخرج الصوت (قد يكون لنفس السماعة أو لمخرج إضافي).

كيف تعمل الدائرة؟

الإشارة الصوتية تدخل من J1 → تمر عبر المكثف C2.

TDA2030 يقوم بتضخيم الجهد (Voltage Amplification) للإشارة الصوتية.

الإشارة تنتقل إلى الترانزستورات BD911/BD912، والتي تضخم التيار (Current Amplification) لتتمكن من تشغيل سماعات بقدرة عالية.

يخرج الصوت عبر C5 إلى LS1.
