تصميم صندوق تغذية كهربائي على لوحة PCB لبنك اختبار صناعي

في إطار تدريبي النهائي داخل قسم البحث والتطوير في شركة، تم تكليفي بتصميم صندوق تغذية كهربائية جديد يعتمد على لوحة PCB بدلًا من النسخة التقليدية المركبة على سكة DIN، بهدف تحسين الكفاءة وتسهيل التكامل في بنك الاختبار.

يتضمن العمل:

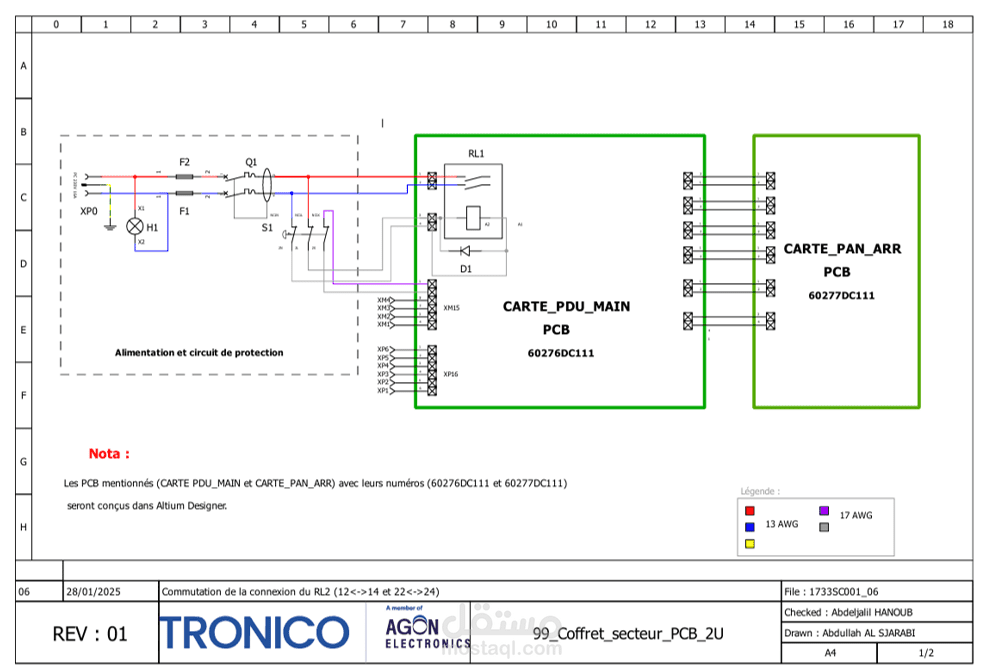

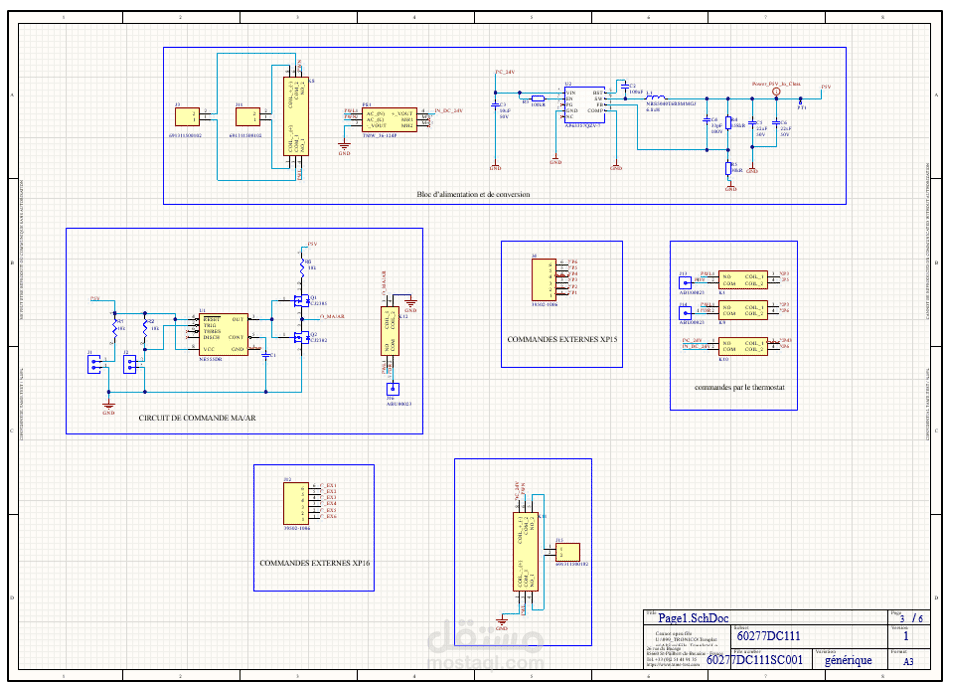

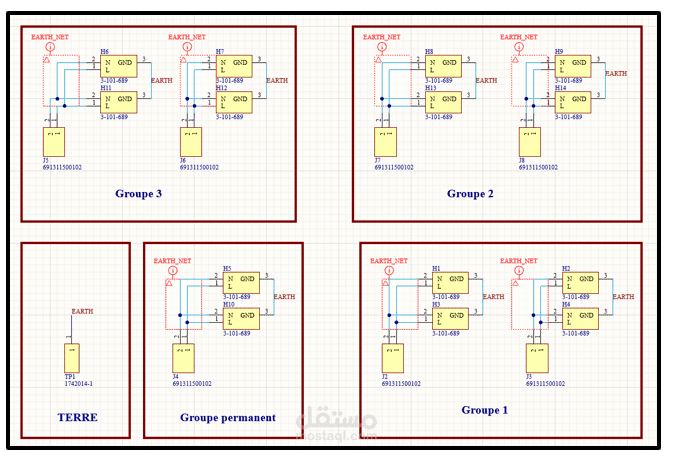

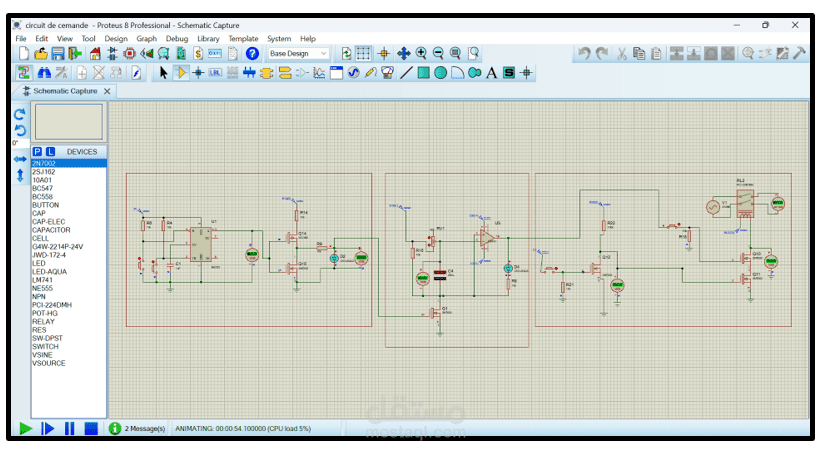

رسم المخطط الإلكتروني (schematic)

اختيار المكونات المناسبة لتوفير استقرار وفعالية

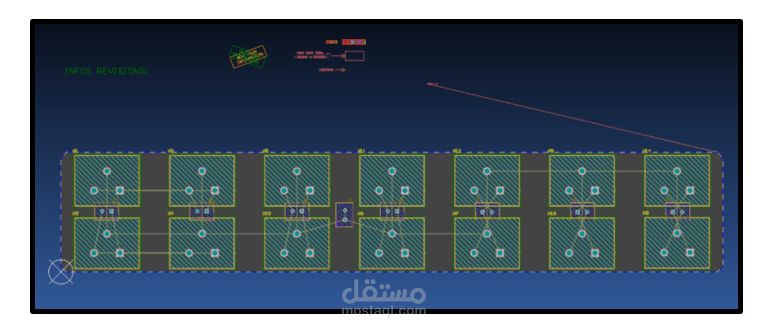

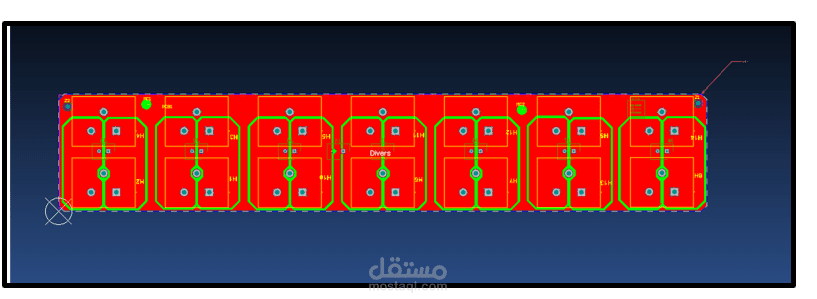

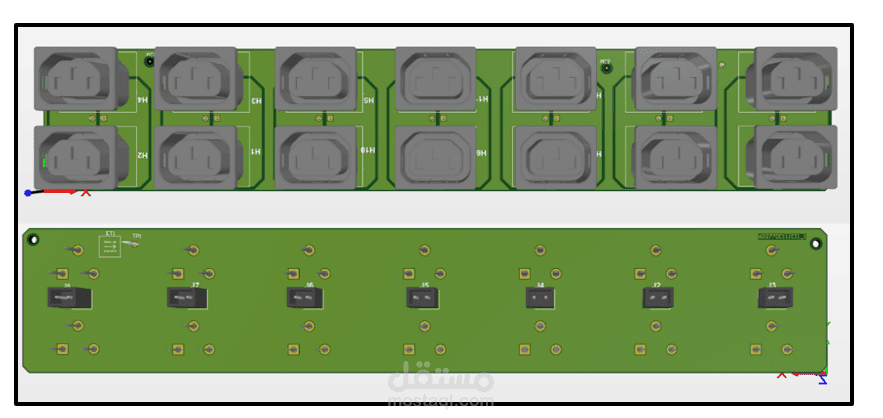

تنفيذ التوجيه والربط (PCB Routing) باستخدام Altium Designer

إعداد ملفات Gerber للتصنيع

اختبار الجهد والحماية داخل النظام

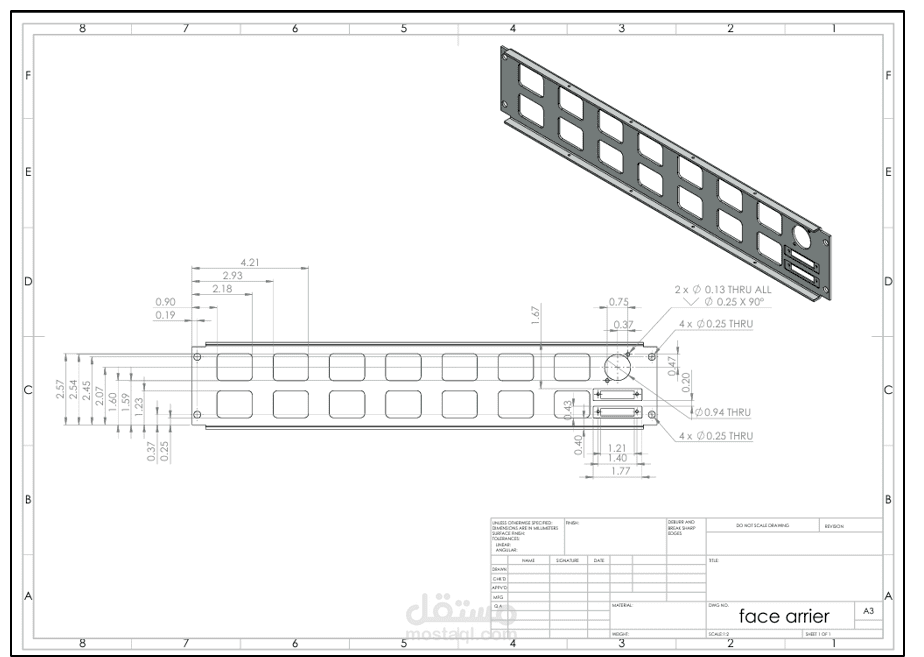

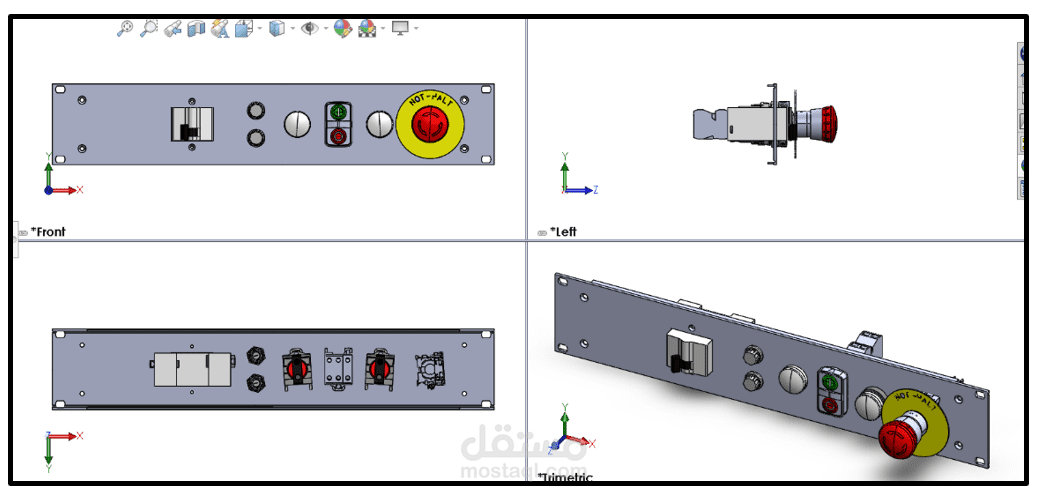

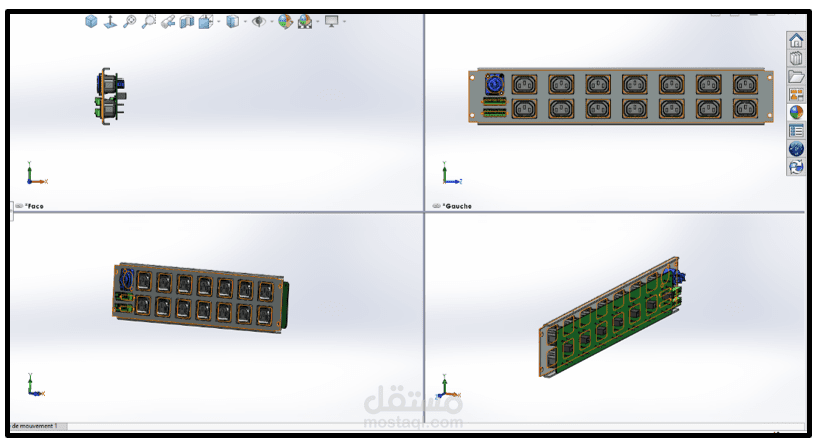

التصميم الميكانيكي للصندوق وضمان التكامل الميكانيكي

هذا التصميم ساهم في تقليل الحجم وتحسين ترتيب الكابلات داخل صندوق التحكم، مما سهّل عمليات الصيانة لاحقًا.
