مشروع Power Supply باستخدام Proteus

اسم المشروع:

تصميم وتنفيذ دائرة تغذية كهربائية مستقرة (Regulated Power Supply) على برنامج Proteus

فكرة المشروع:

الهدف من المشروع هو تصميم دائرة Power Supply تقوم بتحويل الجهد المتردد (AC) إلى جهد مستمر (DC) منتظم يصلح لتشغيل الدوائر الإلكترونية الحساسة مثل الميكروكنترولر أو الحساسات.

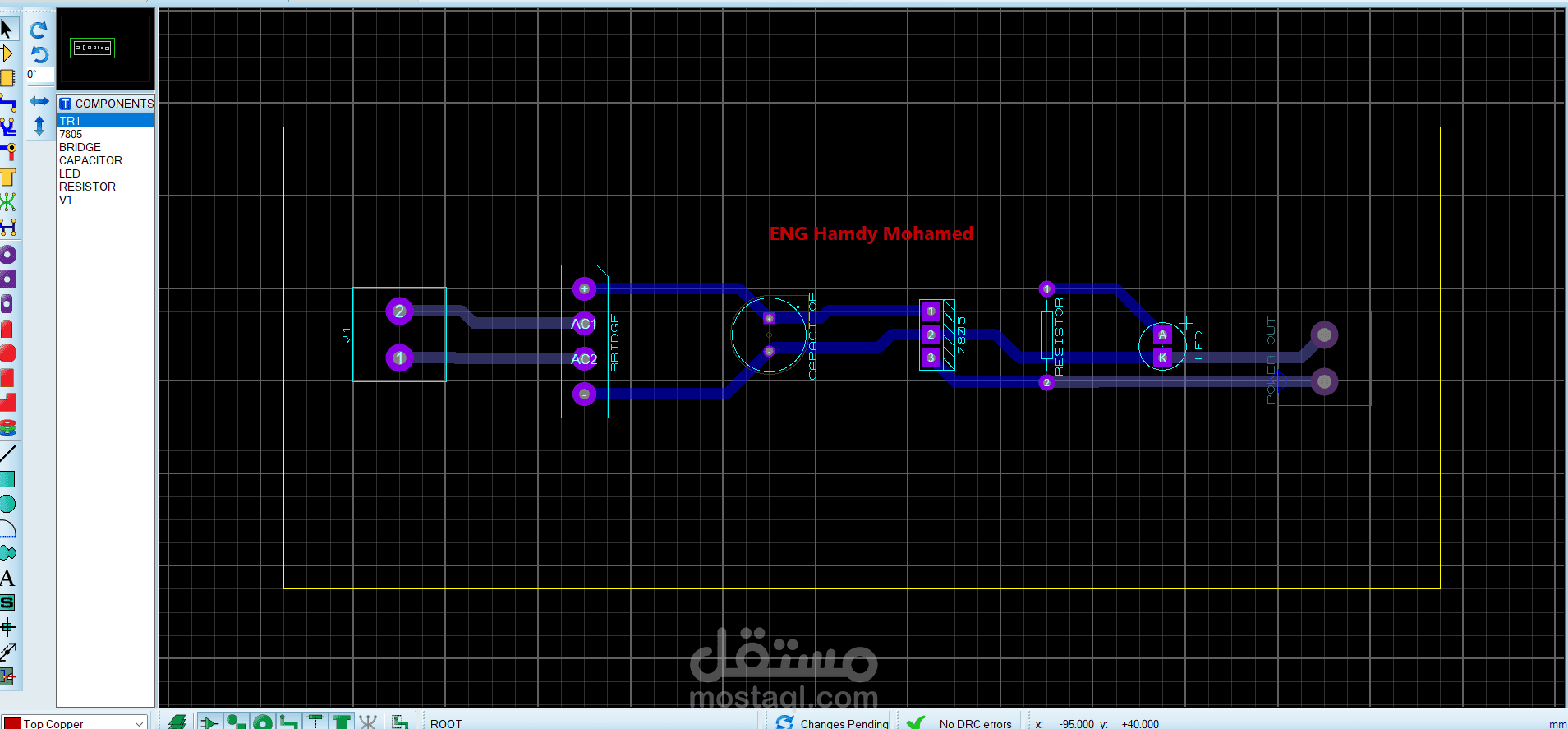

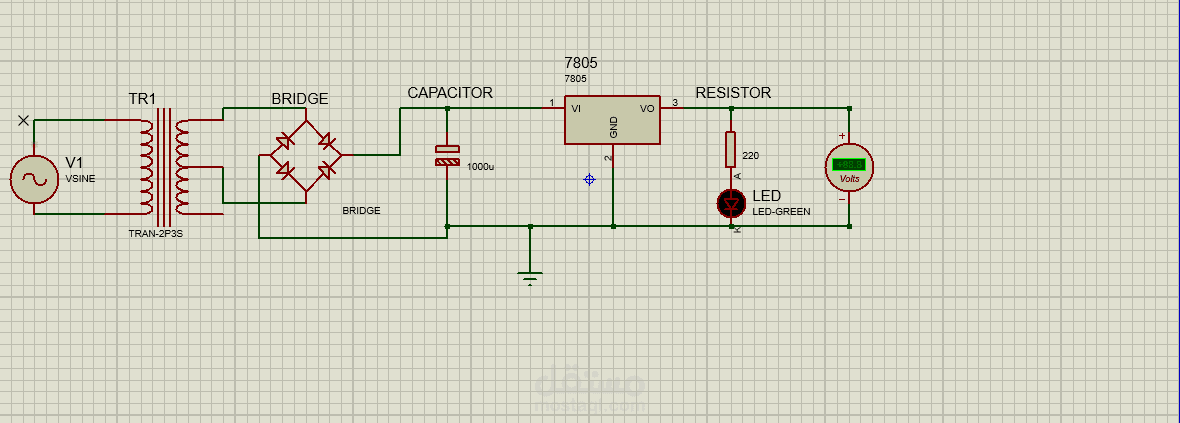

? مكونات الدائرة (Component List):

محول (Transformer) لتحويل الجهد من 220V إلى 12V AC

جسر توحيد (Bridge Rectifier) باستخدام 4 دايودات 1N4007

مكثف تنعيم (Electrolytic Capacitor) بقيمة 1000µF لتقليل التموج (Ripple)

منظم جهد (Voltage Regulator) من النوع 7805 للحصول على 5V مستقر

مكثف دخول وخروج صغيرين (100nF أو 0.1µF) لحماية من التذبذب

مقاومة (اختيارية) ومحمل مثل LED لتمثيل الحمل

خطوات عمل الدائرة:

التحويل من AC إلى DC: باستخدام المحول وجسر التوحيد.

التنعيم: باستخدام المكثف الكبير لتقليل التموج في الجهد.

تنظيم الجهد: عن طريق منظم 7805 للحصول على 5V ثابت.

تمثيل الحمل: باستخدام LED مع مقاومة لحماية الليد.

نتائج المحاكاة:

خرج ثابت 5V عند طرف منظم الجهد.

تم تقليل التموج بشكل فعال.

الدائرة تعمل بكفاءة عند تشغيلها على Proteus.

مميزات المشروع:

بسيط وسهل التنفيذ.

مناسب لتغذية دوائر الميكروكنترولر.

تطبيق عملي لمفاهيم الإلكترونيات الأساسية مثل التوحيد والتنظيم.
