تصميم Sheet Metal لصندوق كهربائي

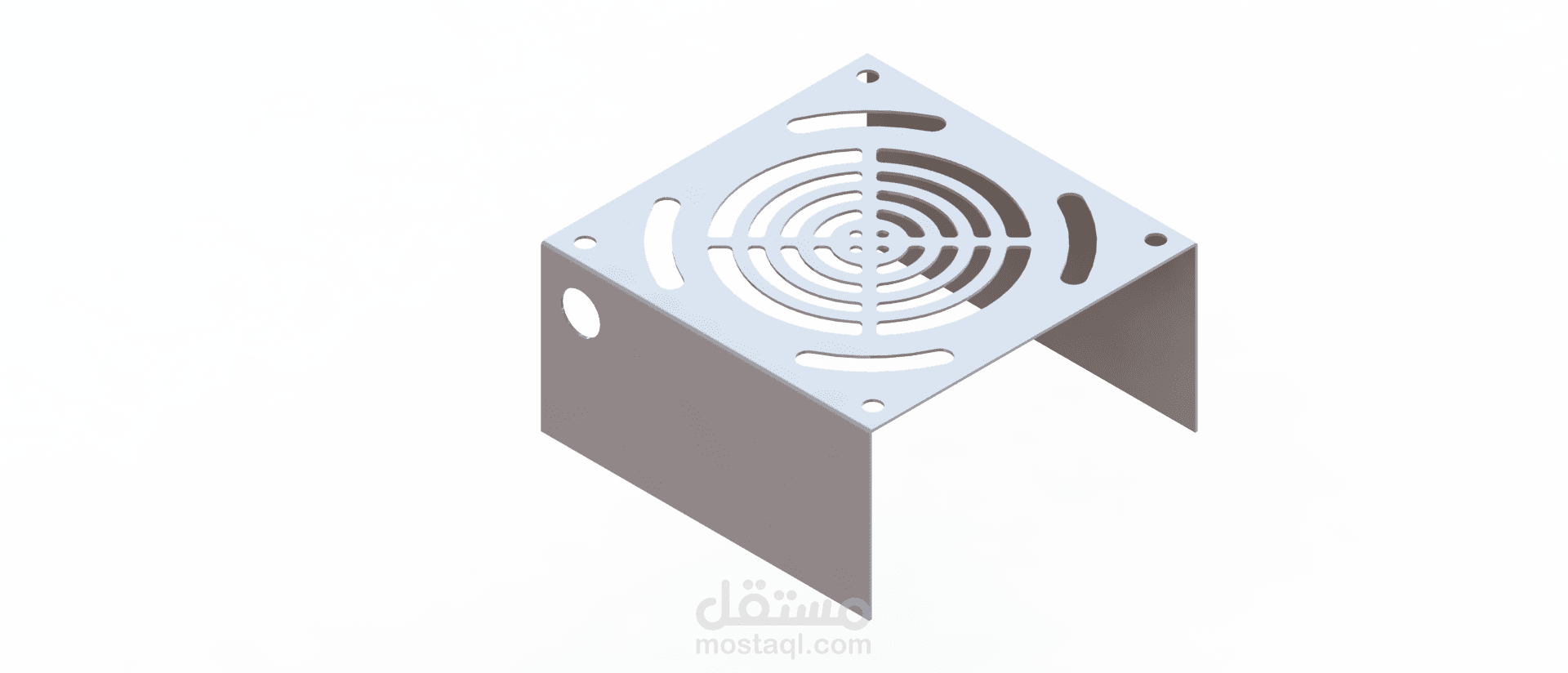

في هذا المشروع قمت بتصميم صندوق معدني (Electrical Enclosure / Mechanical Box) باستخدام أدوات Sheet Metal في SolidWorks مع مراعاة قابلية التصنيع بالليزر والطي.

المشروع شمل:

استخدام أدوات Sheet Metal مثل:

Base Flange – Edge Flange – Hem – Miter Flange – Jog

إعداد Flat Pattern بدقة لعمليات التصنيع

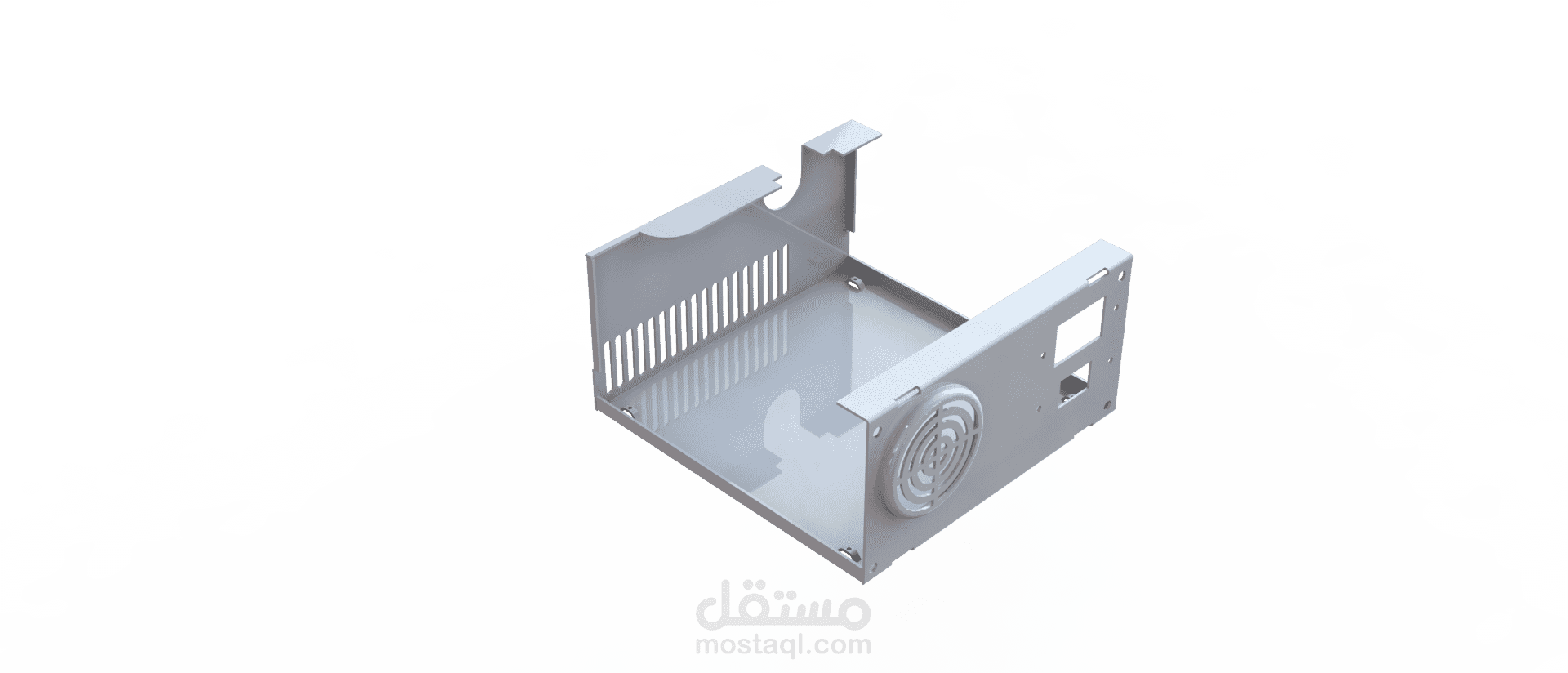

إضافة فتحات تركيب (Mounting Holes) وفتحات تهوية (Vent Holes)

تصميم الغطاء بإمكانية الفتح والإغلاق مع مراعاة مسافات التداخل

إخراج رسومات تصنيع كاملة (2D Drawings) تتضمن معلومات الانحناء والثقوب

مراعاة قيمة K-Factor وBend Allowance لتحقيق دقة تصنيع عالية

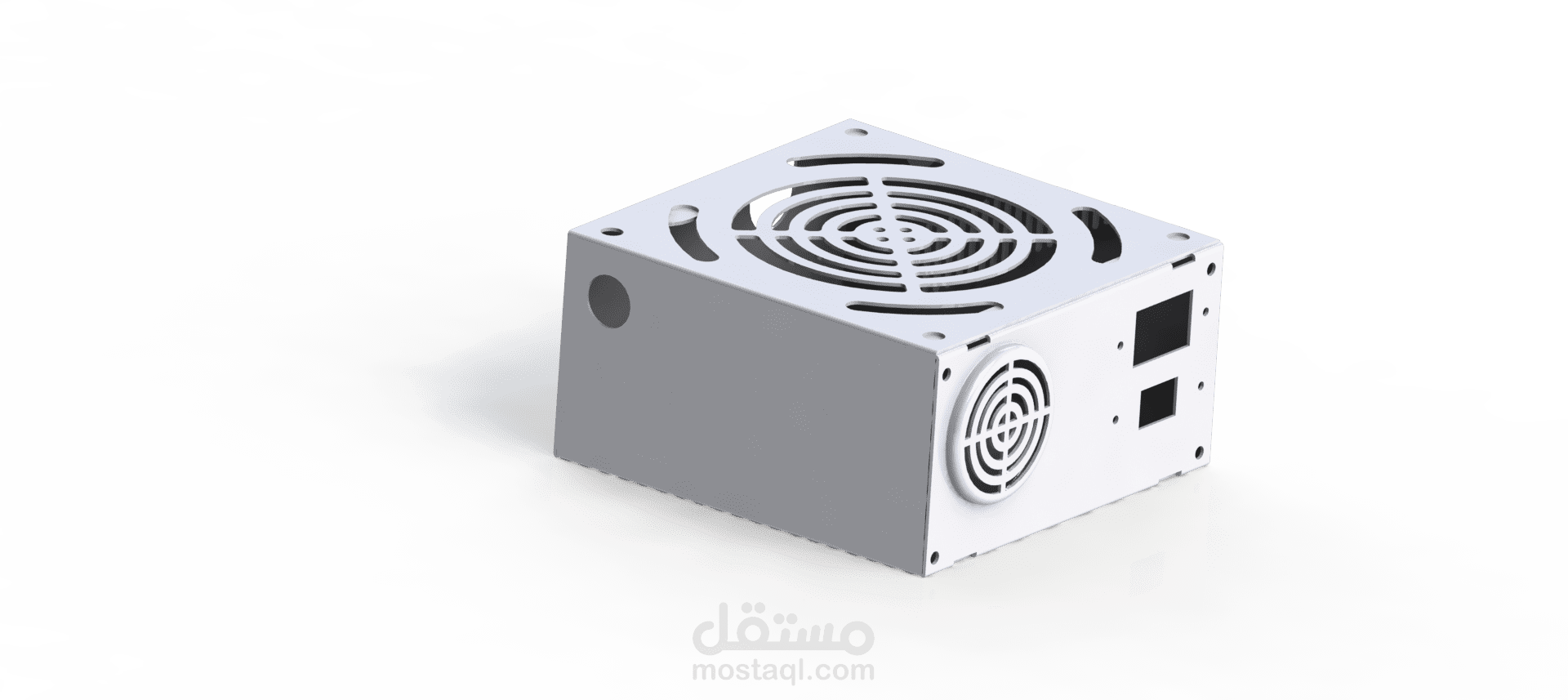

تجميع الأجزاء في Assembly متكامل وإخراج Render توضيحي نهائي
