shop drawing

نوع العمل: إعداد رسومات تنفيذية تفصيلية (Shop Drawings) لقواعد منفصلة وأعمدتها.

المحتوى:

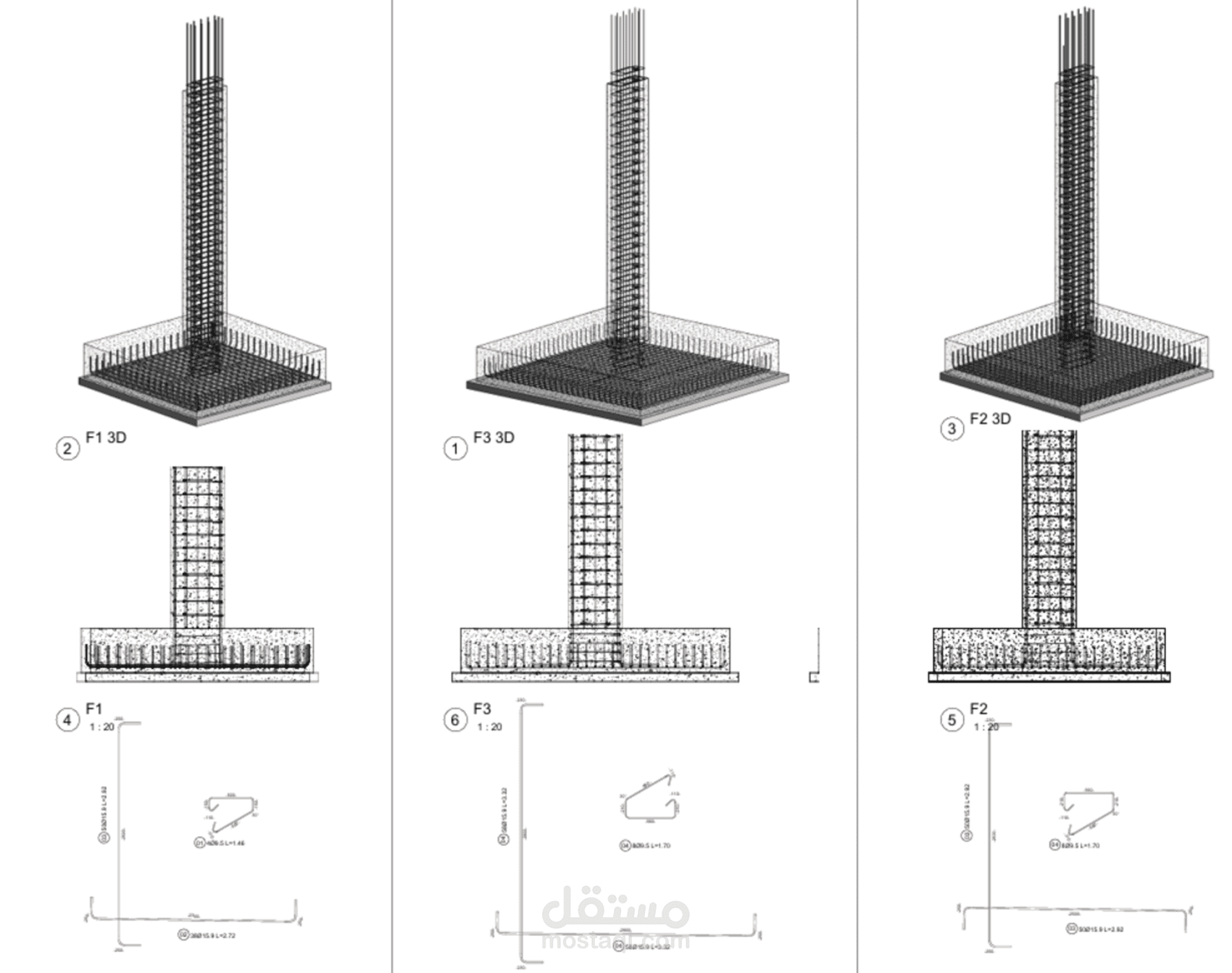

نماذج ثلاثية الأبعاد (3D Views) لتوضيح شكل التسليح الكامل للقاعدة والعمود معاً، لكل من F1، F2، F3.

مقاطع رأسية (Section Views) تُظهر توزيع حديد التسليح الرأسي في الأعمدة، وتفاصيل القاعدة المسلحة (حديد سفلي، علوي، أشاير العمود).

مخططات تسليح أفقية (Top View + Bending Details): تُظهر توزيع الحديد (قطاعات حديد التسليح - القطر، العدد، والاتجاه) بالإضافة إلى تفاصيل أشكال التسليح (Bending Shapes).
