تصميم وتجميع صندوق حشو باستخدام SolidWorks

تم تنفيذ نموذج لصندوق الحشو (Stuffing Box) المستخدم لمنع تسرب السوائل أو الغازات في الأنظمة الصناعية، باستخدام برنامج SolidWorks. يشمل المشروع:

تصميم ثلاثي الأبعاد (3D Modeling) لجميع الأجزاء المذكورة في جدول القطع.

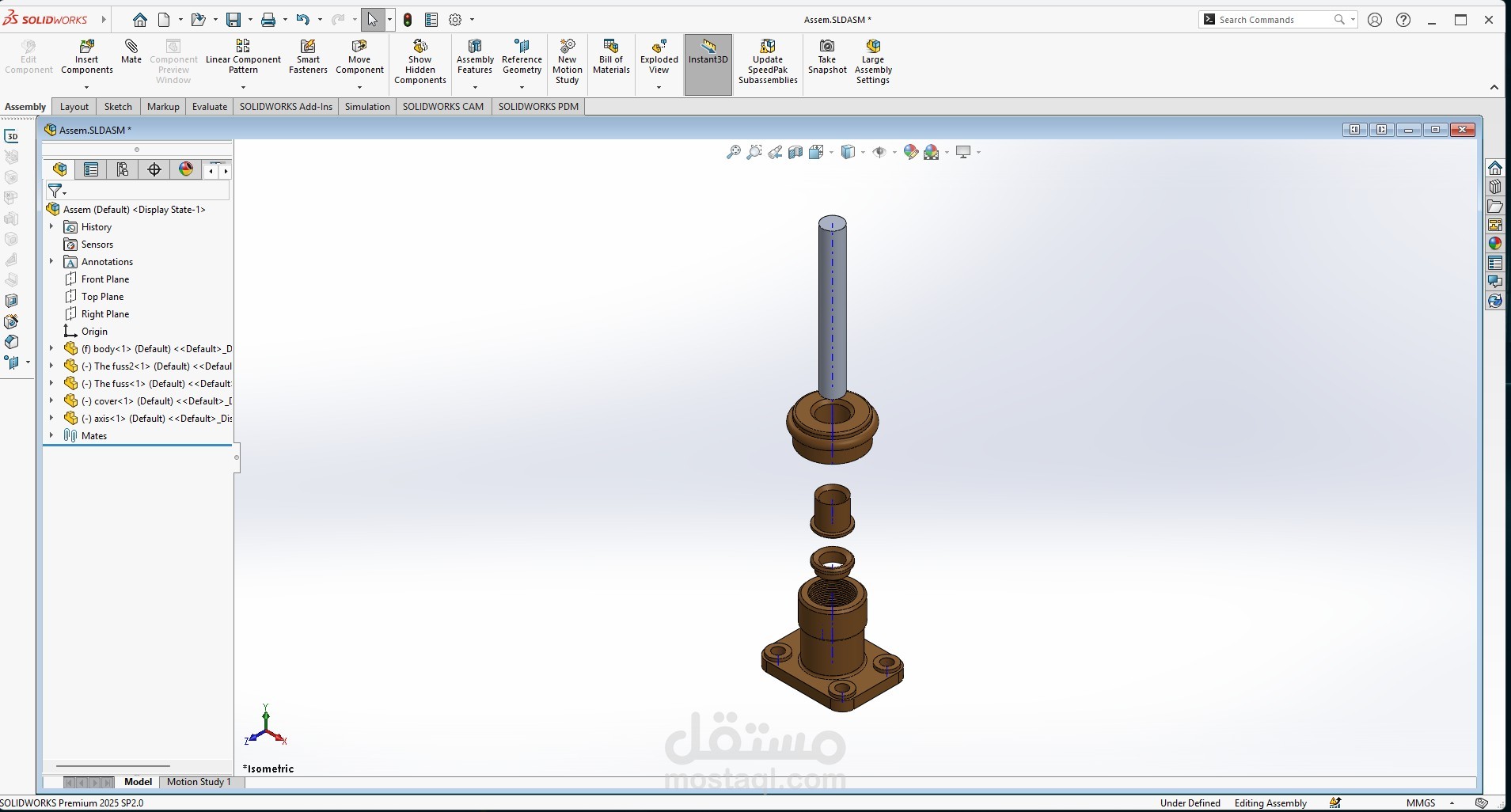

تجميع كامل (Assembly) للقطع حسب التوصيف الهندسي.

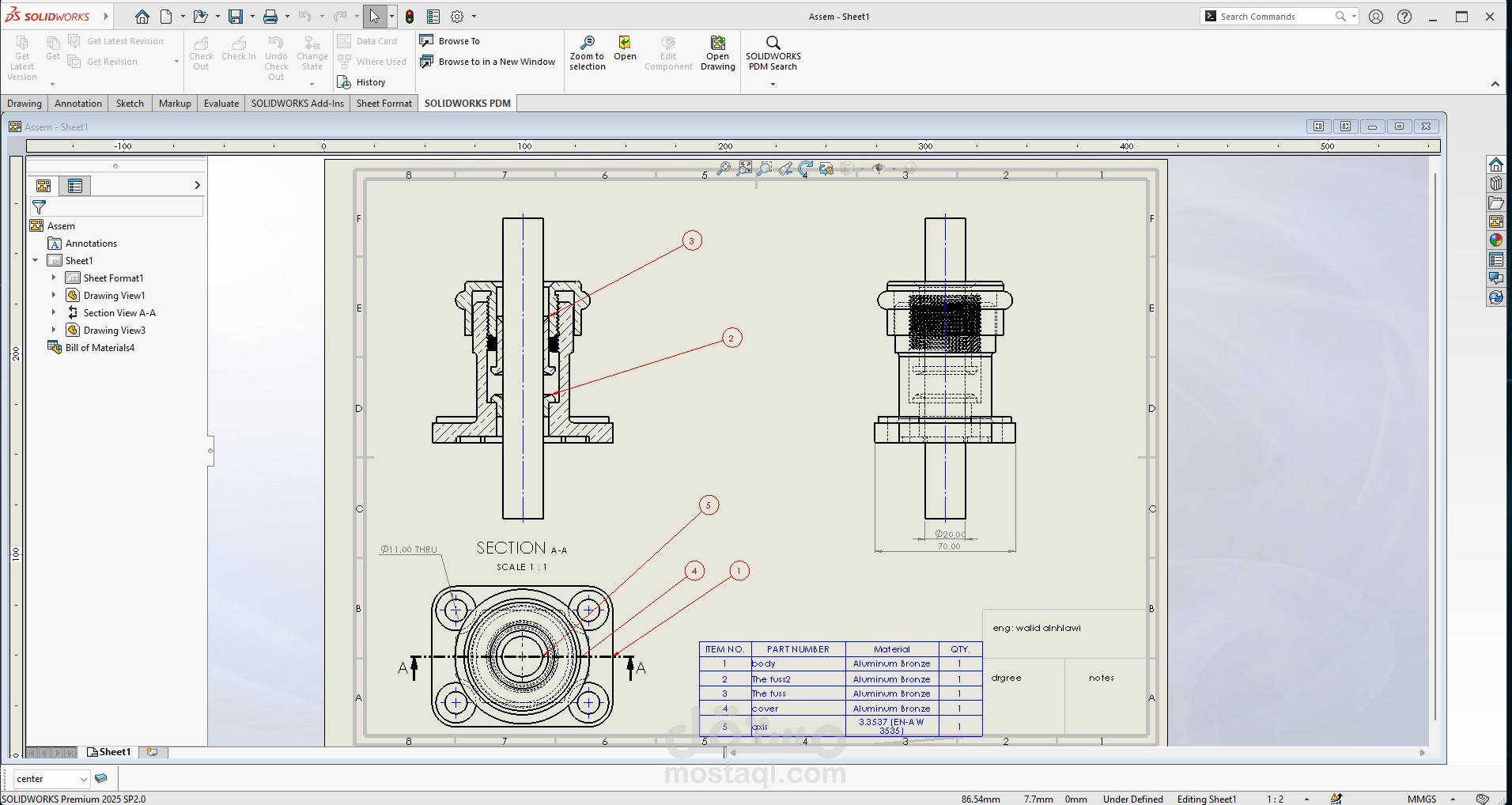

عمل رسومات هندسية تفصيلية (2D Drawing) باستخدام Treehouse.

مراعاة الخامات (Bronze، St.37، ألياف كتان، شحم) والوظائف الميكانيكية لكل جزء.

مراعاة الأبعاد والإسقاطات الكاملة (أمامي، جانبي، علوي).

الملفات التي سيتم تسليمها مثل هذا المشروع

ملف التصميم ثلاثي الأبعاد لجميع القطع بصيغة SolidWorks.

ملف التجميع (Assembly).

رسومات تفصيلية (Drawing) لكل جزء مع جدول القطع.

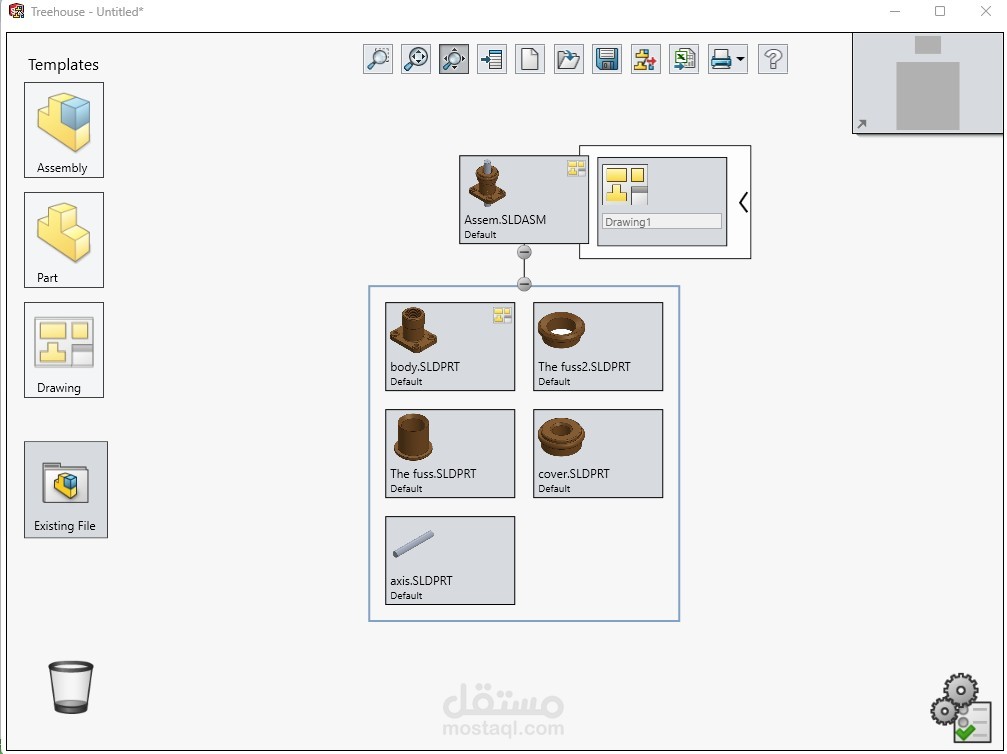

ملف Treehouse لتنظيم المشروع.

تفاصيل إضافية:

عدد القطع: 6 قطع ميكانيكية + مادة حشو.

تم استخدام مواصفات المواد والتجميع من رسم يدوي موثوق.
