تصميم إنشائي للأساسات لمبنى سكني – SAFE

تم تنفيذ تصميم إنشائي كامل لأساسات مبنى سكني مكون من 3 طوابق باستخدام برنامج SAFE وفق الكود السعودي للأبنية، مع مراعاة الأحمال على المبنى مع احمال الرياح والزلازل.

يشمل العمل:

تصميم القواعد (Footings) المنفصلة والمشتركة وتحليلها لضمان توزيع الأحمال بشكل آمن وفعال على التربة.

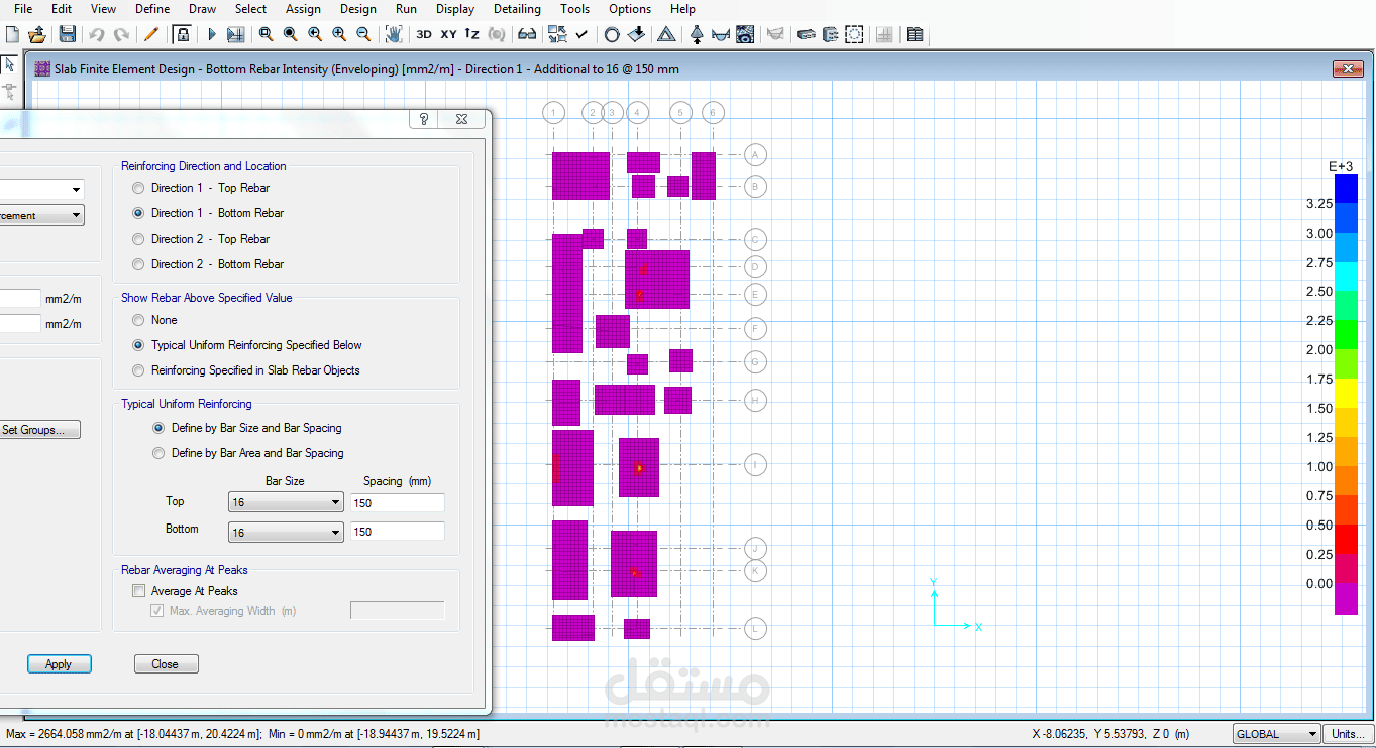

تفصيل حديد التسليح لكل قاعدة ، مع تحديد أقطار القضبان، التباعد،لتلبية متطلبات الكود والتنفيذ.

المخططات التنفيذية (2D Drawings) تشمل توزيع القواعد، أنواع المقاطع، وأبعاد كل عنصر.

تحليل ردود الأفعال (Reaction Forces) لجميع القواعد للتأكد من استقرار الهيكل تحت الأحمال المختلفة."

المرفقات:

صورة 3D للأساسات من SAFE.

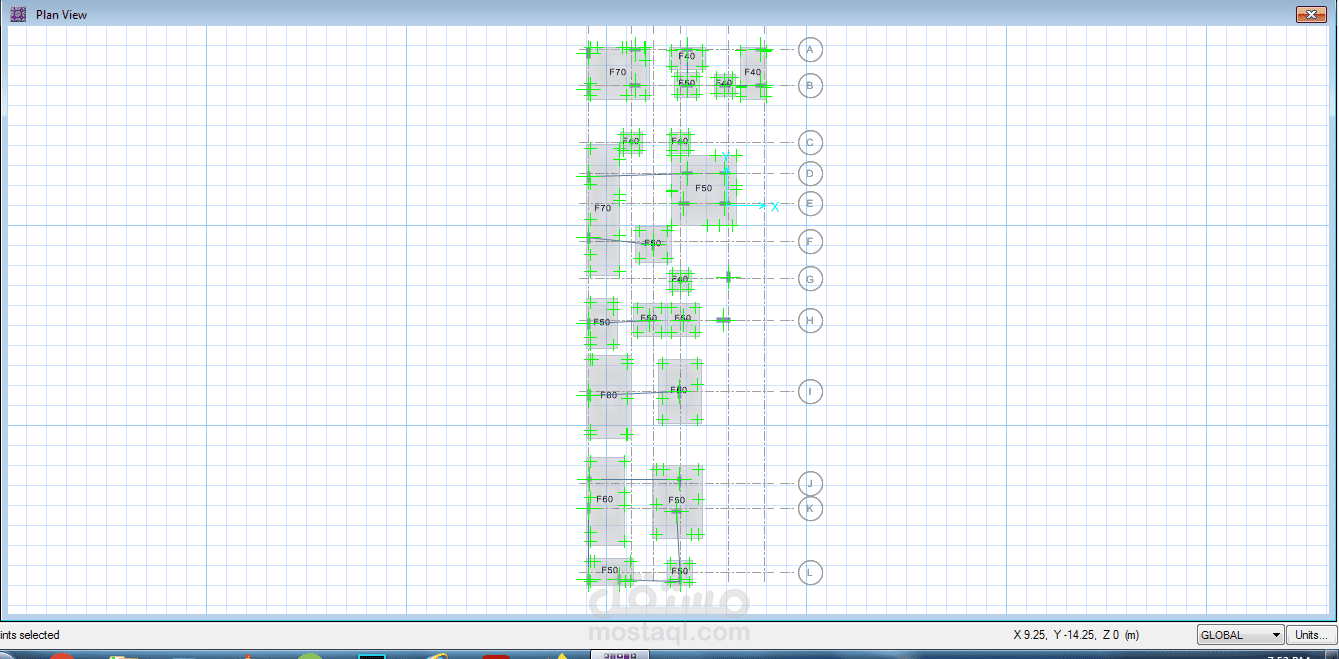

صورة 2D لتوزيع القواعد والمقاطع.

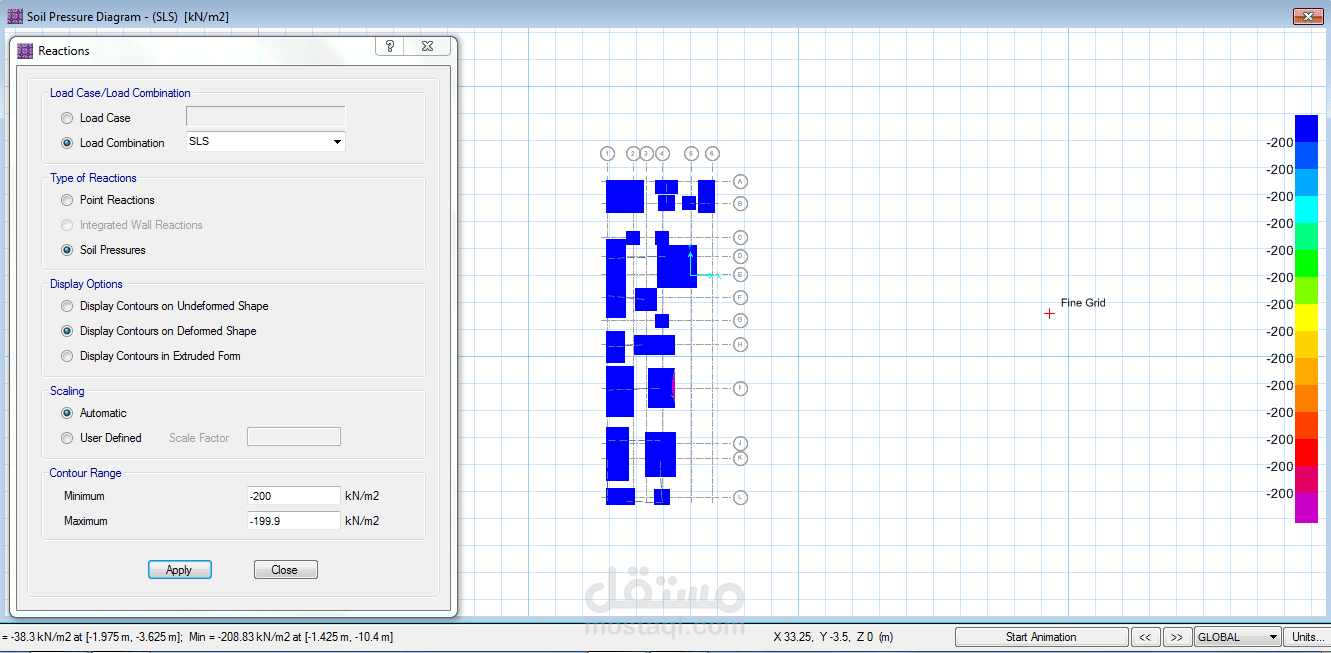

صورة تبين ردود الأفعال على القواعد.
