تحويل ملفات CAD إلىArcGIS وإنشاء قاعدة بيانات لشبكة(صرف صحي)

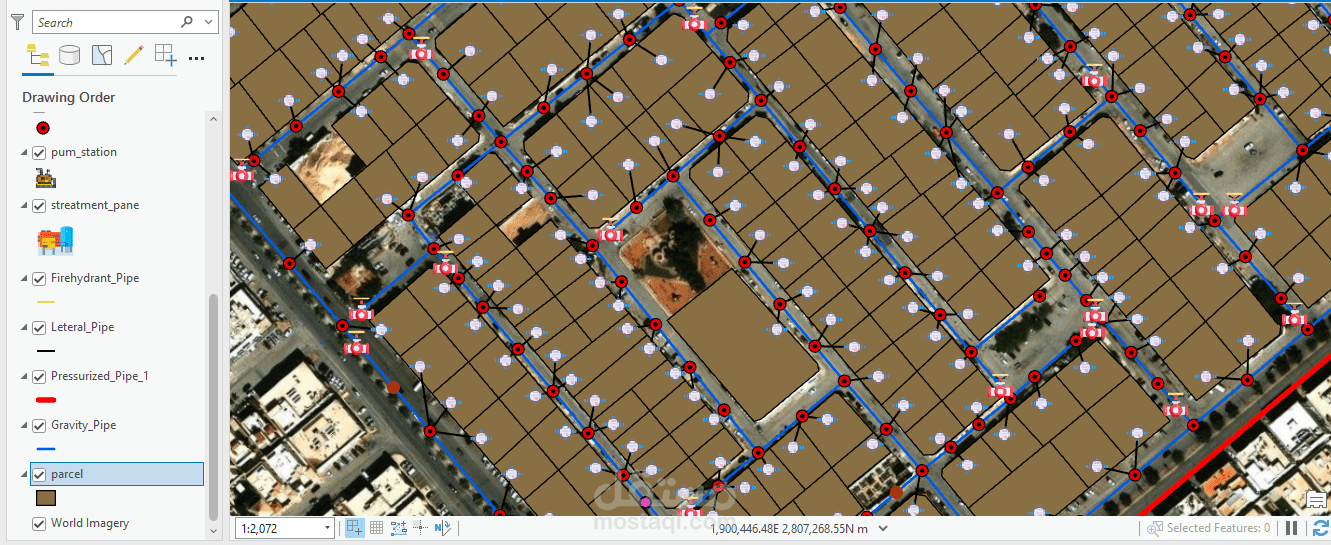

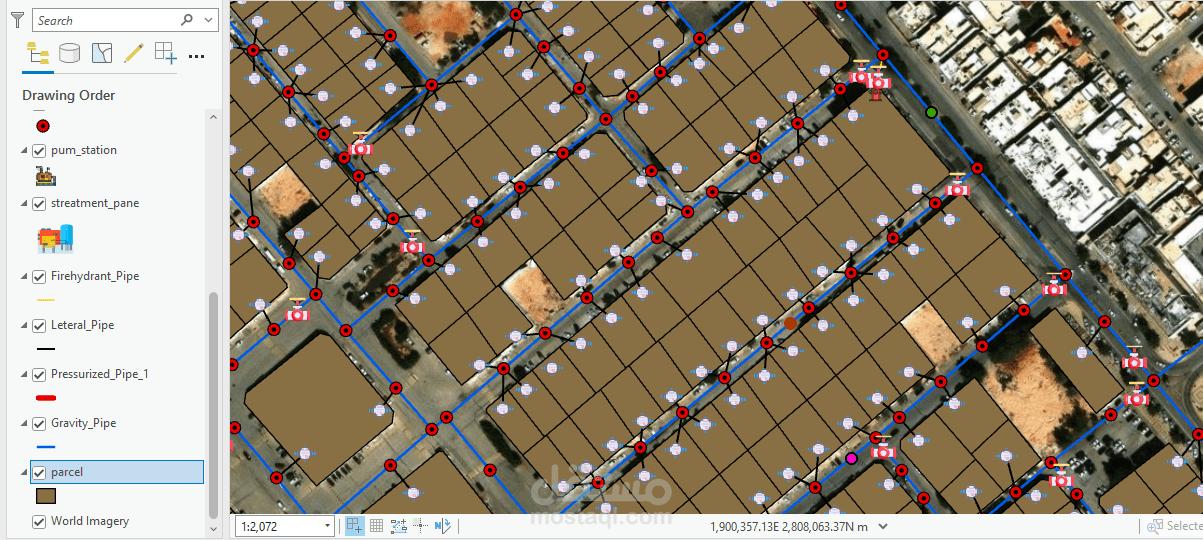

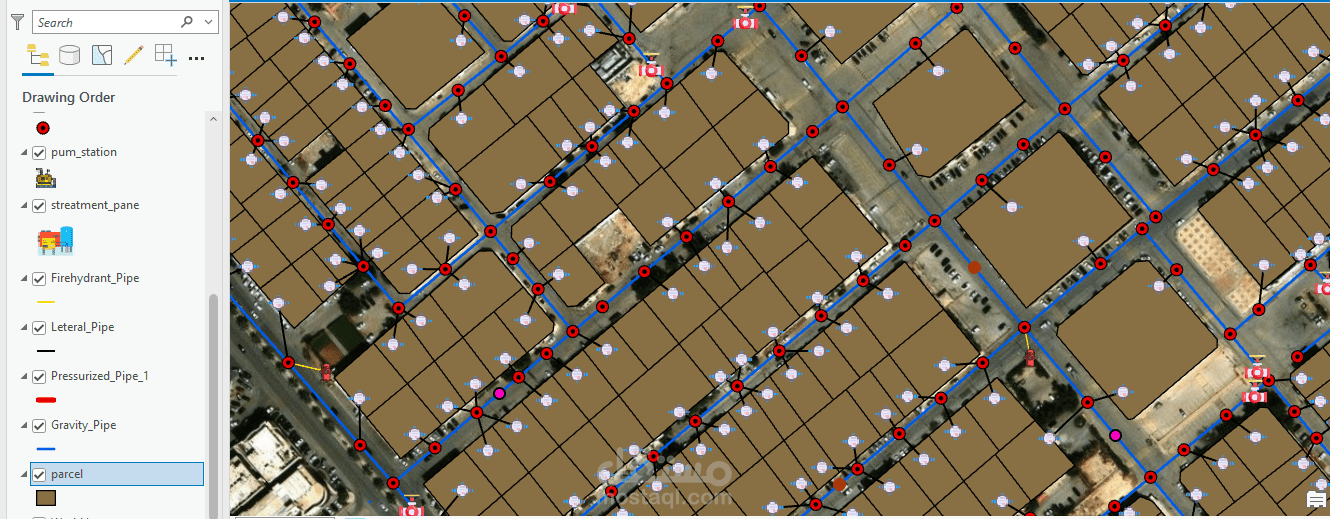

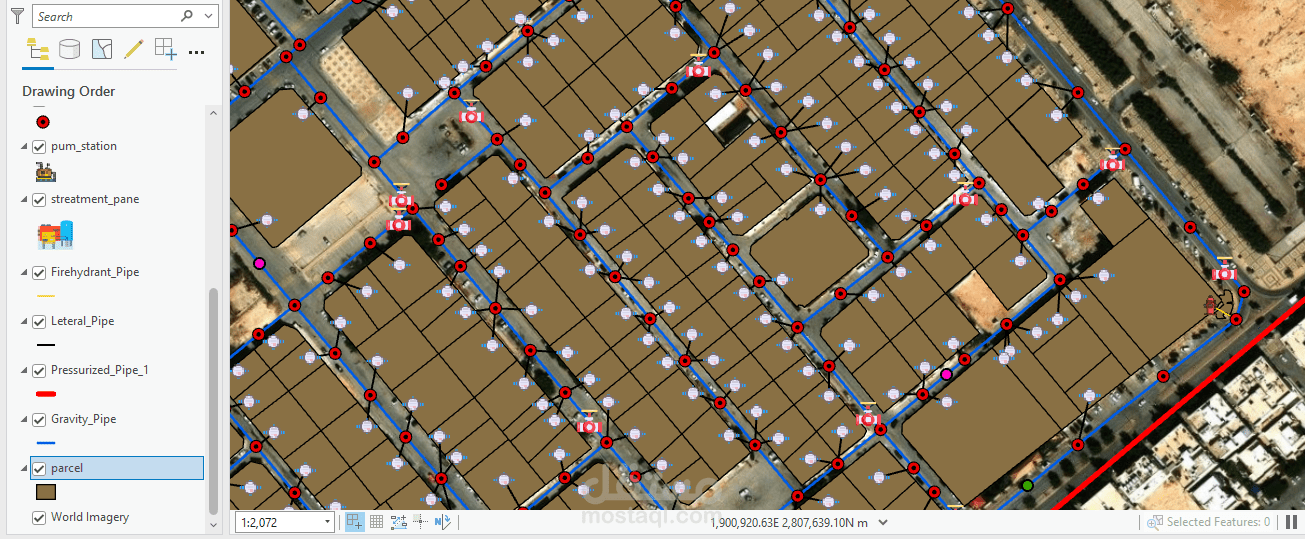

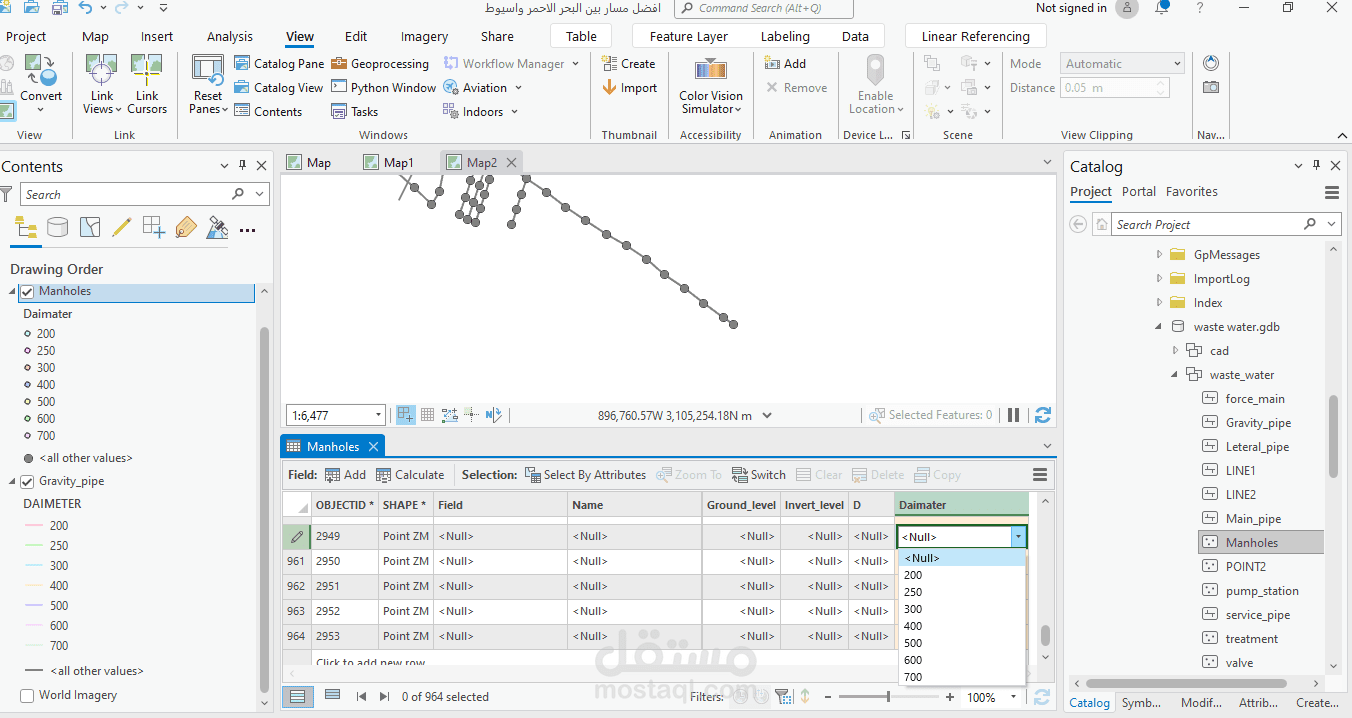

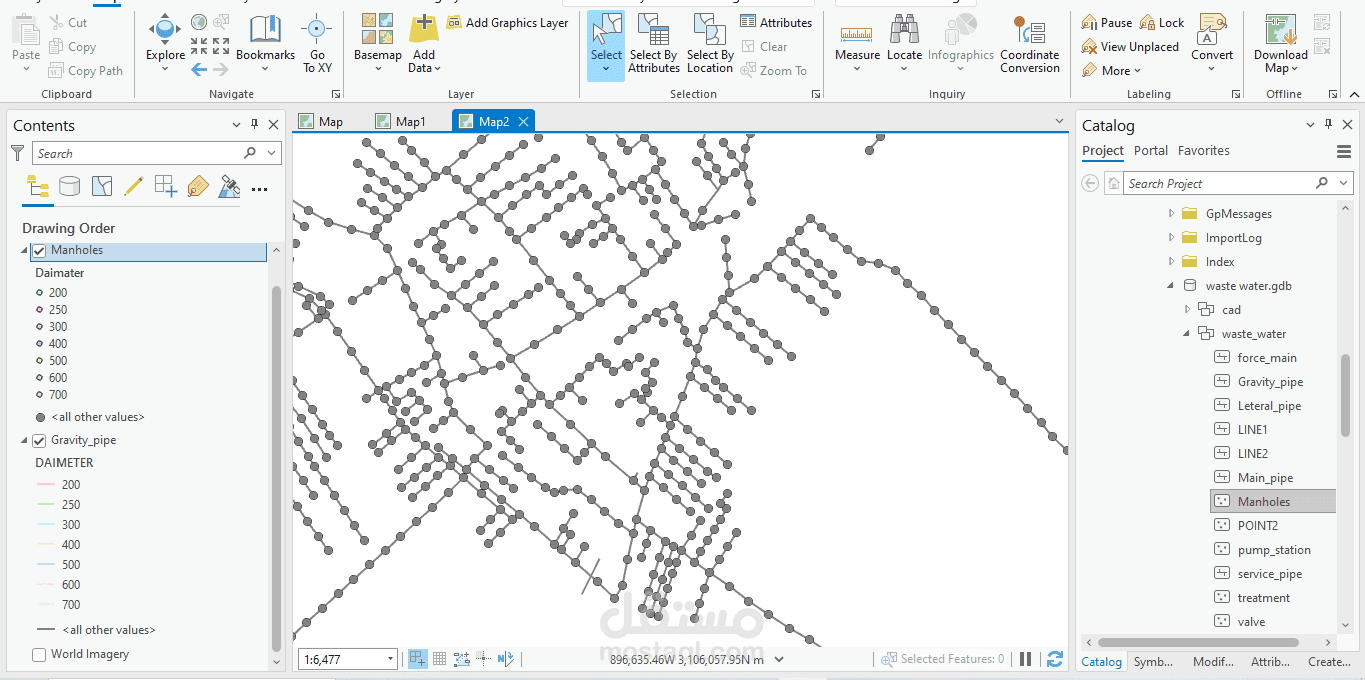

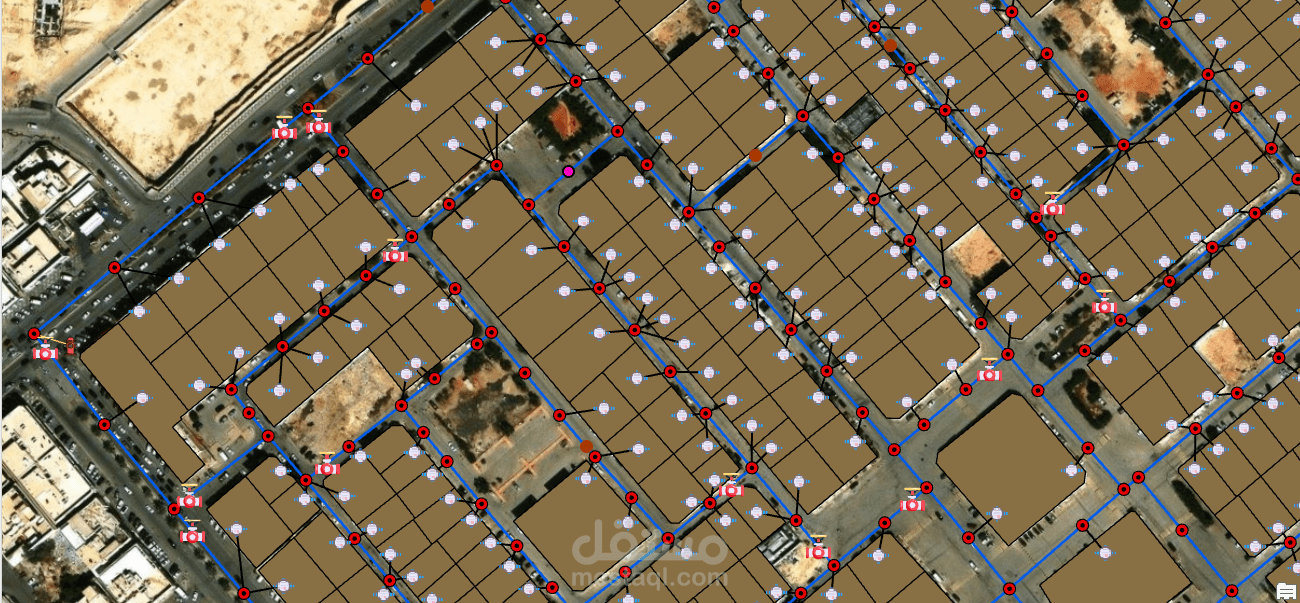

وفي الاصل يتم تحويل ملف الاتوكاد لشبكة الصرف الصحي الي Arc Pro /Arc Map والذي تكون به مكونات الشبكة مرفوعه مساحيا والهدف من ذلك هو التاكد من ان الشبكة متصله مع بعضها واجراء بعض التحليلات كمعرفة اتجاه سريان المياه و تنظيم بيانات مكونات الشبكه داخل قاعده البيانات لسهوله الوصول الي البيانات الوصفيه و المكانيه مثلا اريد الاستعلام عن الخطوط ذات القطر 400 مللي بدلا من البحث عنها يدويا

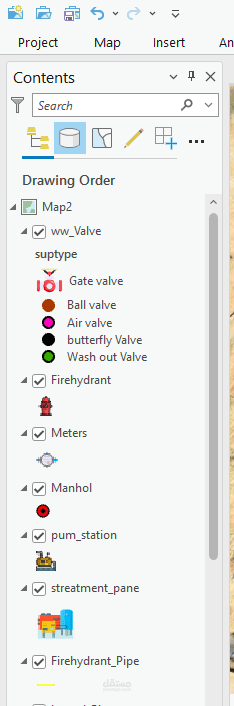

- مكونات شبكة الصرف الصحي :

1- المطابق (Manholes ) 2- غرفه صيانة(تفتيش) منزليه (inspection champer )

3-الوصلات المنزلية (Leteral Pipe) 4- خطوط الجاذبية (Gravity Pipe)

5- محطة الرفع (Pump Station ) 6- خط الطرد (Force main )

7- محطة المعالجة (Treatment plant) 8- المحابس بانواعها ( Valves)

9- العدادات (Meters)

يتم تحديد اماكن المطابق واقطار الخطوط بناء علي الكثافة السكانيه و اكبر مسافة مسموح بها بين مطبقين تكون بناء علي قطر الخط مثلا اذا كان قطر الخط من 175مللي الي 200 مللي فاكبر مسافة مسموح بها بين المطبقين تكون 30 متر(الكود المصري لأسس التصميم )

بالنسبة لتحديد اماكن المطابق وحساب الكثافة السكانيه وكميه المياه و اماكن وضع المحابس كله هذا يختص به المكتب الفني او المصمم ولا يختص به اخصائي نظم المعلومات الجغرافيه ولكن يساعده علي فهم الشبكة جيدا وحل المشكلات البسيطه التي تواجهه دون الرجوع لمصمم المشروع
