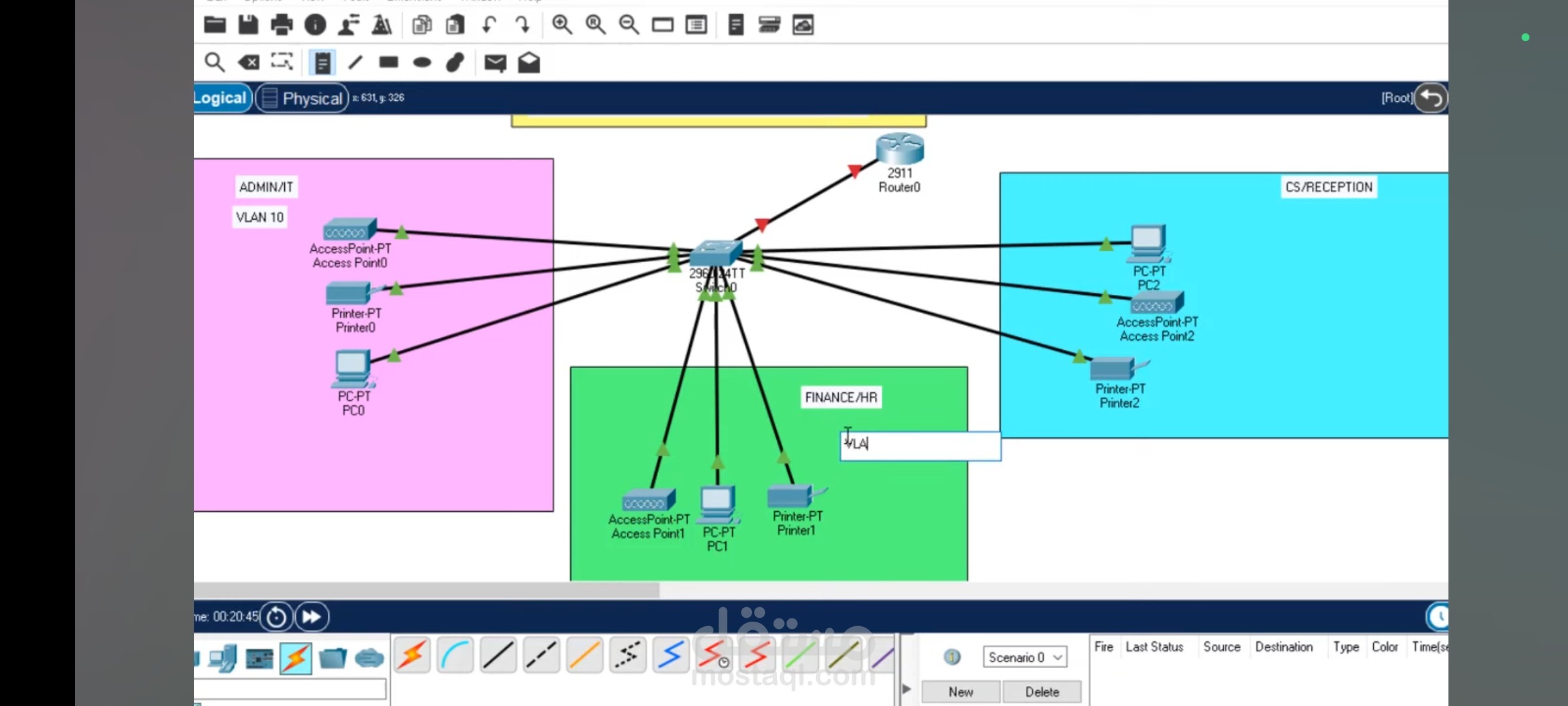

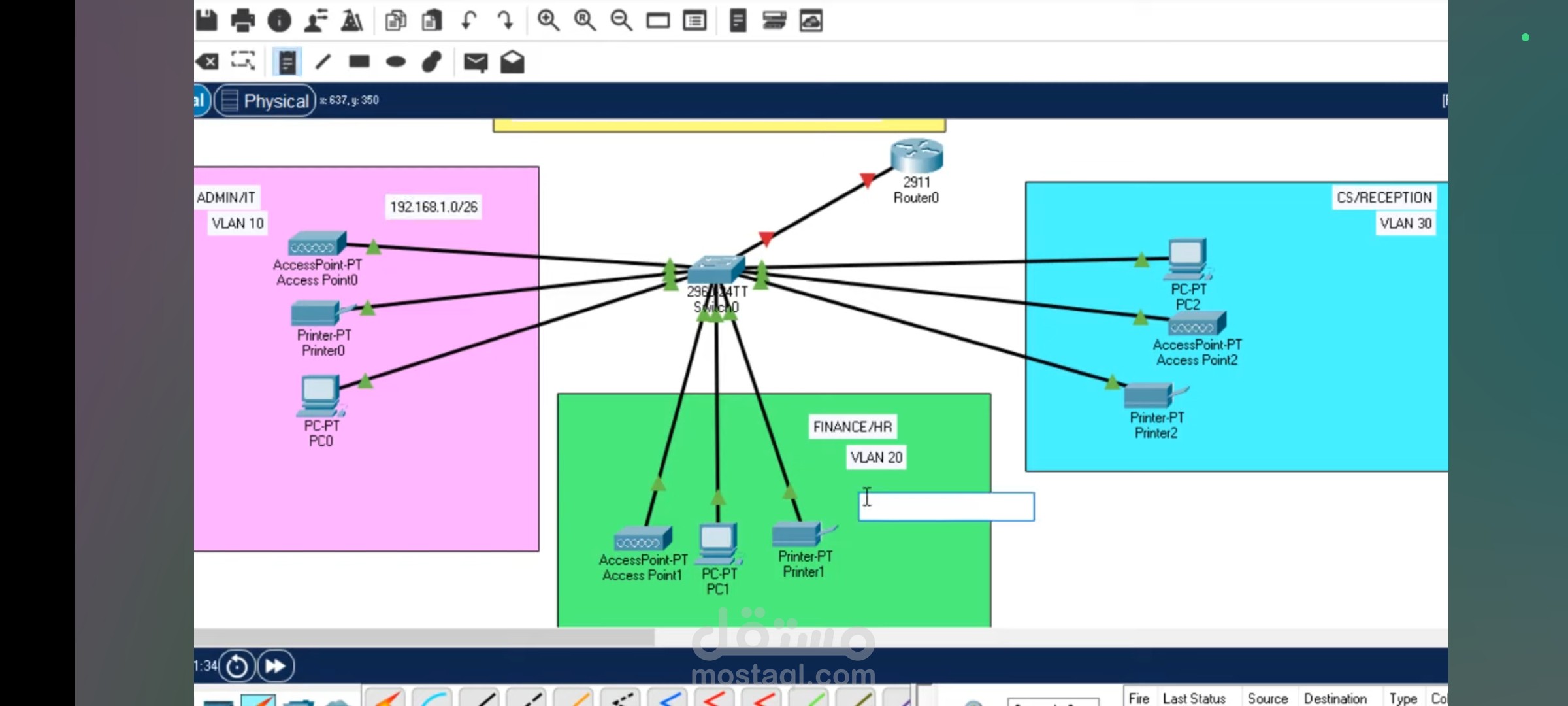

الشبكة توضح شبكة محلية (LAN) مقسمة إلى ثلاث مجموعات رئيسية باستخدام تقنية VLAN لضمان فصل البيانات وزيادة الأمان والتنظيم:

- القسم الوردي (ADMINT - VLAN 10): مخصص لموظفي الإدارة، وكل الأجهزة فيه متصلة بالسويتش عبر منافذ Access Port معينة ولها نطاق عناوين IP خاص بها (مثلاً 192.168.1.x).

- القسم الأزرق (DS-RECEPTION - VLAN 30): مخصص لقسم الاستقبال، الأجهزة فيه لها نطاق IP خاص ومتصلة أيضًا بالسويتش المركزي.

- القسم الأخضر (FINANCE-AR - VLAN 20): خاص بقسم المالية، مرتبط بالسويتش وله نطاق IP منفصل.

- جميع الأجهزة من الأقسام الثلاثة متصلة بسويتش رئيسي واحد يقوم بتوجيه البيانات حسب تقسيم الـ VLAN، وهذا السويتش مرتبط براوتر مركزي يؤدي دور الربط النهائي ويوصل الشبكة الداخلية بشبكة خارجية أو الإنترنت.

- بتقسيم الشبكة بهذا الشكل يكون لكل قسم خصوصية وعزل عن باقي الأقسام، مع إمكانية إدارة وتوجيه البيانات بشكل فعال
