Network 1

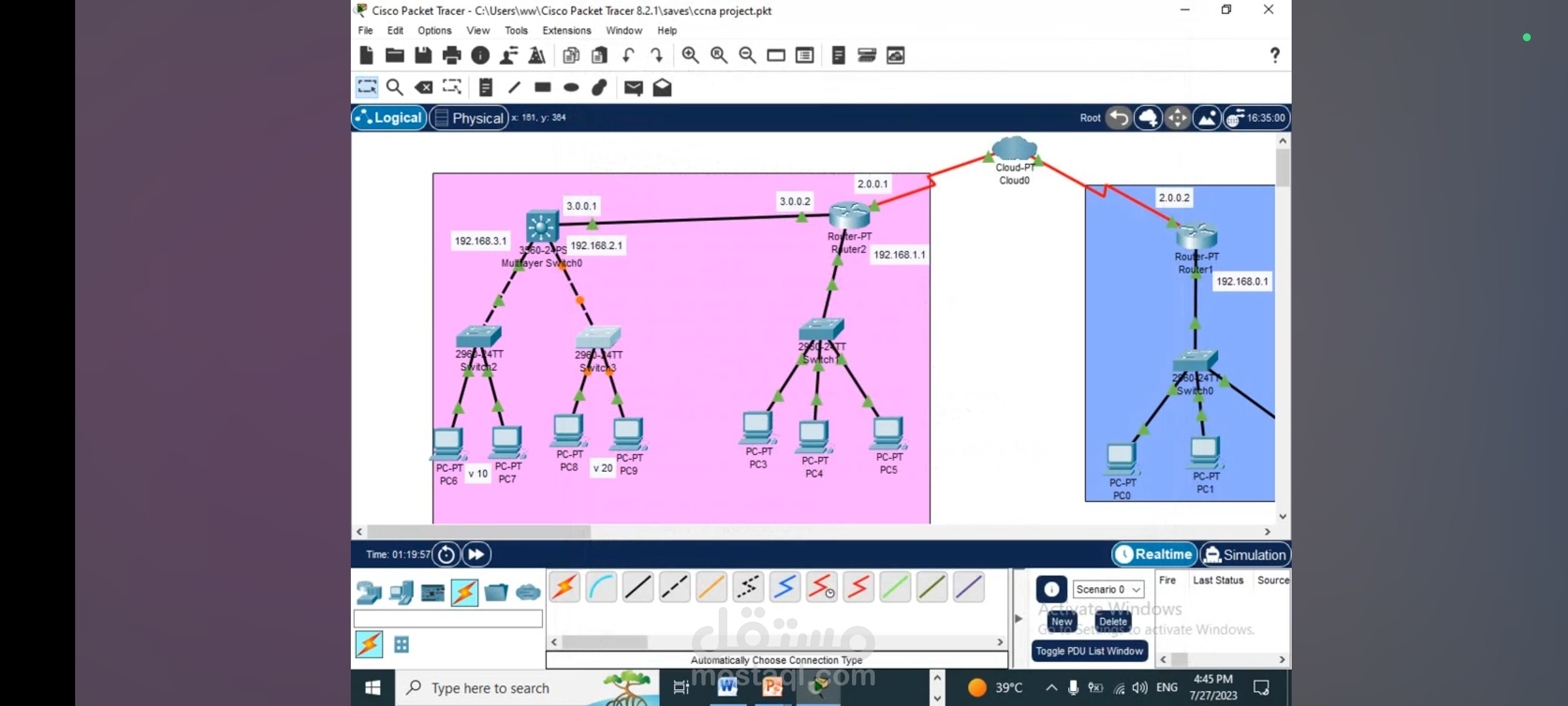

الشبكة الموجودة في الصورة عبارة عن شبكة تعليمية أو تجريبية تم تصميمها باستخدام برنامج Packet Tracer، وهي مقسمة إلى قسمين رئيسيين (شبكتين فرعيتين)، كل قسم بلون مختلف (وردي وأزرق)، متصلين عن طريق جهاز راوتر مركزي.

- في القسم الوردي (على اليسار): هناك عدة أجهزة كمبيوتر متصلة بسويتشات، وهذه السويتشات متصلة براوتر، ولكل جهاز عنوان IP خاص به ضمن نفس الرينج (192.168.1.x و192.168.2.x).

- في القسم الأزرق (على اليمين): هناك مجموعة من الأجهزة أيضًا متصلة بسويتشات وراوتر، وعناوين الـ IP هنا تبدأ بـ 192.168.4.x.

- كلا القسمين متصلان عن طريق راوتر مركزي باسم "Cloud" أو "Internet"، وهذا يربط الشبكتين مع بعض ولكنه غالباً لمحاكاة الاتصال بالإنترنت أو بشبكة أكبر.

الخلاصة: الشبكة مُقسمة إلى شبكتين فرعيتين، بكل فرع عدة أجهزة متصلة عبر سويتشات إلى راوتر، الراوتران متصلان براوتر مركزي لمحاكاة شبكة أوسع أو الاتصال بالإنترنت
