Network 2

الشبكة عبارة عن تصميم شبكة محلية تحتوي على تقسيم داخلي (VLANs) وتوزيع أجهزة بأسلوب احترافي. يوجد في الشبكة:

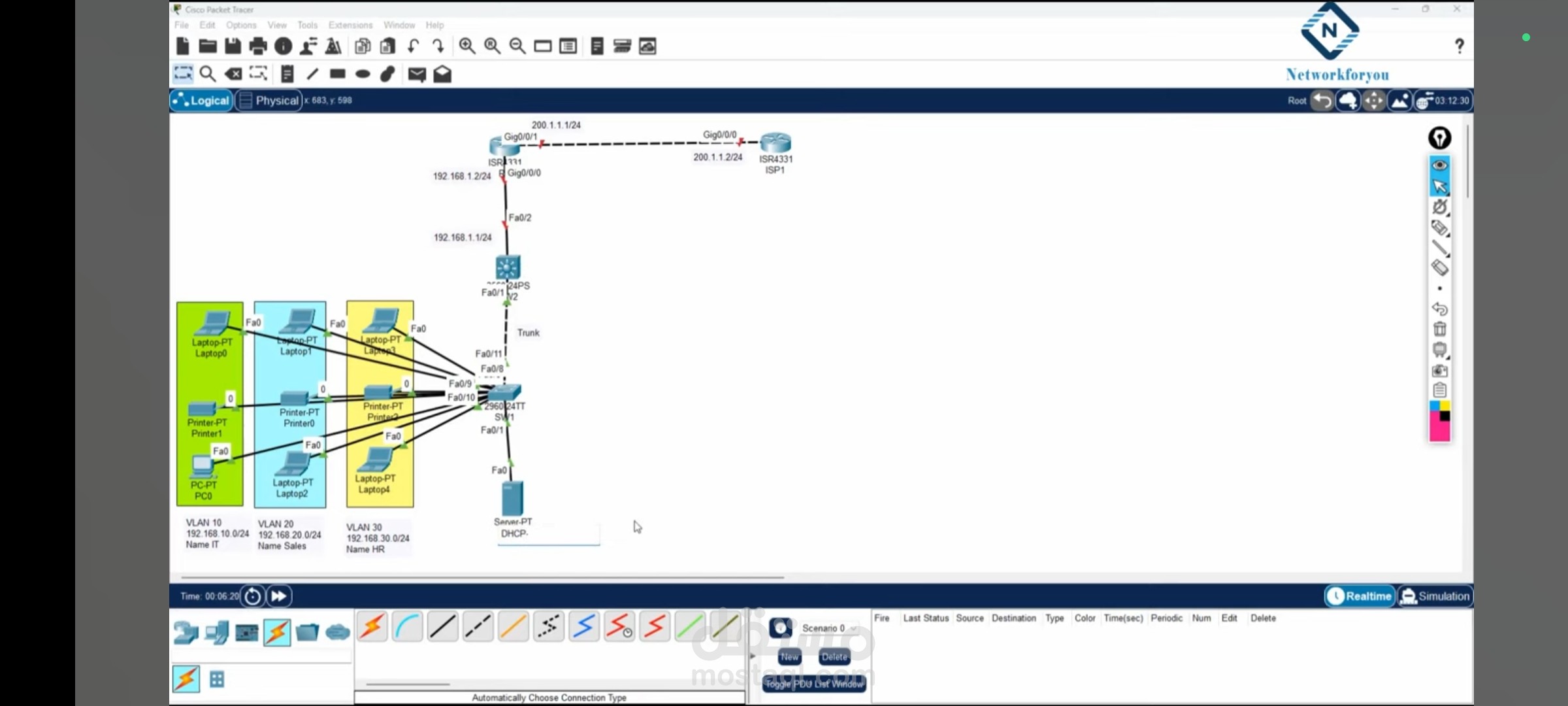

- عدة مجموعات أجهزة متصلة بسويتشات، كل مجموعة لها VLAN خاص: مثل VLAN 10, 20, 30، وكل VLAN موضح باللون في الصورة.

- كل سويتش متصل براوتر مركزي عبر منافذ مختلفة، ويوجد توزيع عناوين IP لكل VLAN في نطاقات مختلفة (مثلاً: 192.168.10.x، 192.168.20.x، 192.168.30.x).

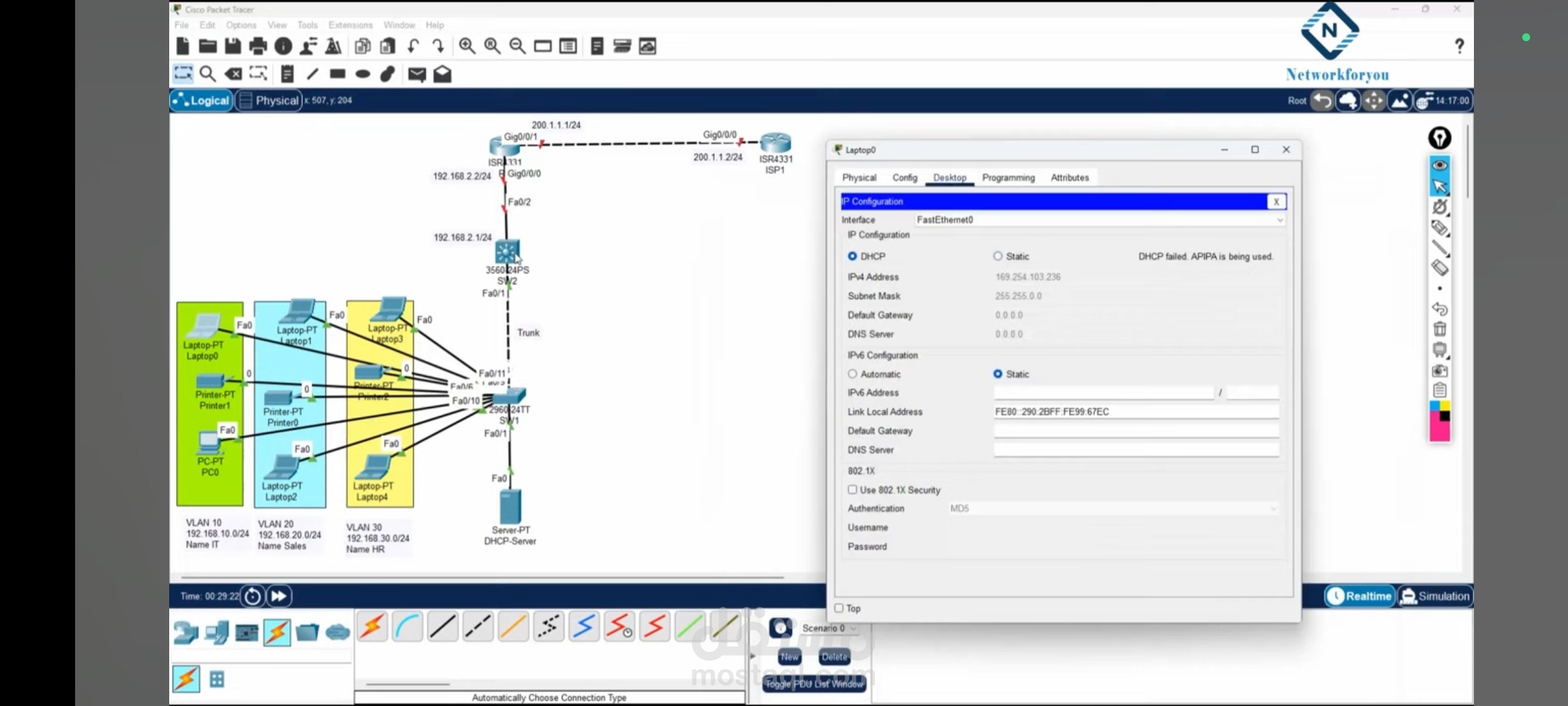

- الراوتر متصل بجهاز كمبيوتر وإلى شبكة خارجية أو الإنترنت (Cloud) عن طريق عنوان 200.1.1.2، ويوجد أيضاً سيرفر DHCP خاص لتوزيع العناوين تلقائيًا على الأجهزة في الشبكة.

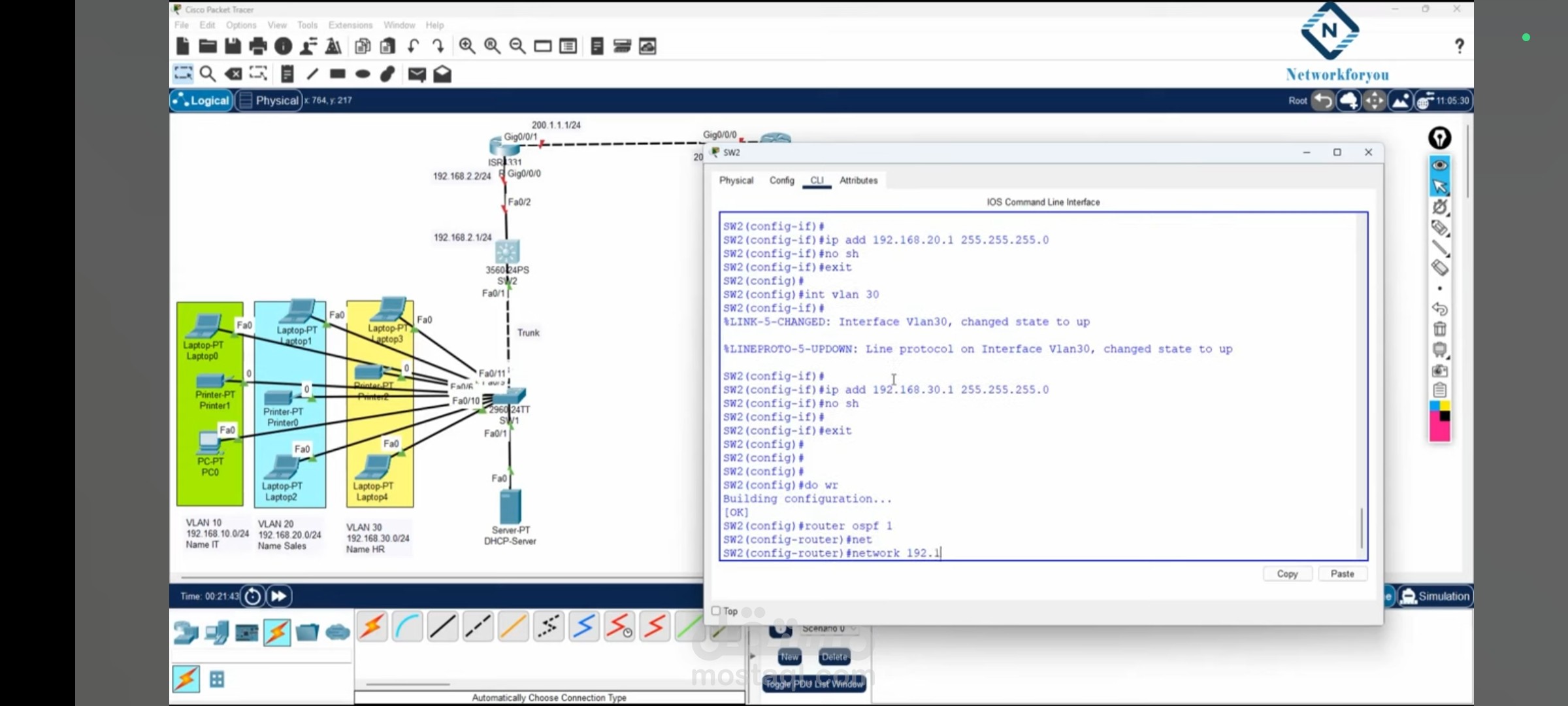

- يظهر في الصورة أيضًا طريقة ربط السويتشات بالراوتر من خلال منافذ محددة (مثل Fa0/0, Fa0/1)، موضح عليها أن كل منفذ مربوط بفئة أو شبكة محلية مختلفة.

الخلاصة: هذا التصميم يوضح شبكة محلية بها عدة VLANs لأقسام مختلفة (مثل قسم الإدارة، الدعم، إلخ)، وكل أقسام متصلة براوتر يتولى توزيع الإنترنت وتوجيه البيانات، مع وجود سيرفر DHCP لتوزيع العناوين أوتوماتيكياً، وتصميم الشبكة يدعم التنظيم الداخلي والتأمين
