Heating and Mixing of production

يعرض المشروع الحالي بعنوان "Heating and Mixing of production".

يحتوي على أجهزة التحكم المنطقي المبرمج (PLC)، في هذه الحالة، PLC_1 [CPU 1211C AC/DC/Rly].

المجلدات تتضمن تكوين الجهاز، التشخيص عبر الإنترنت، الكتل البرمجية (Program blocks)، الكائنات التقنية، الملفات المصدرية الخارجية، العلامات (PLC tags)، الجداول، والنسخ الاحتياطي عبر الإنترنت.

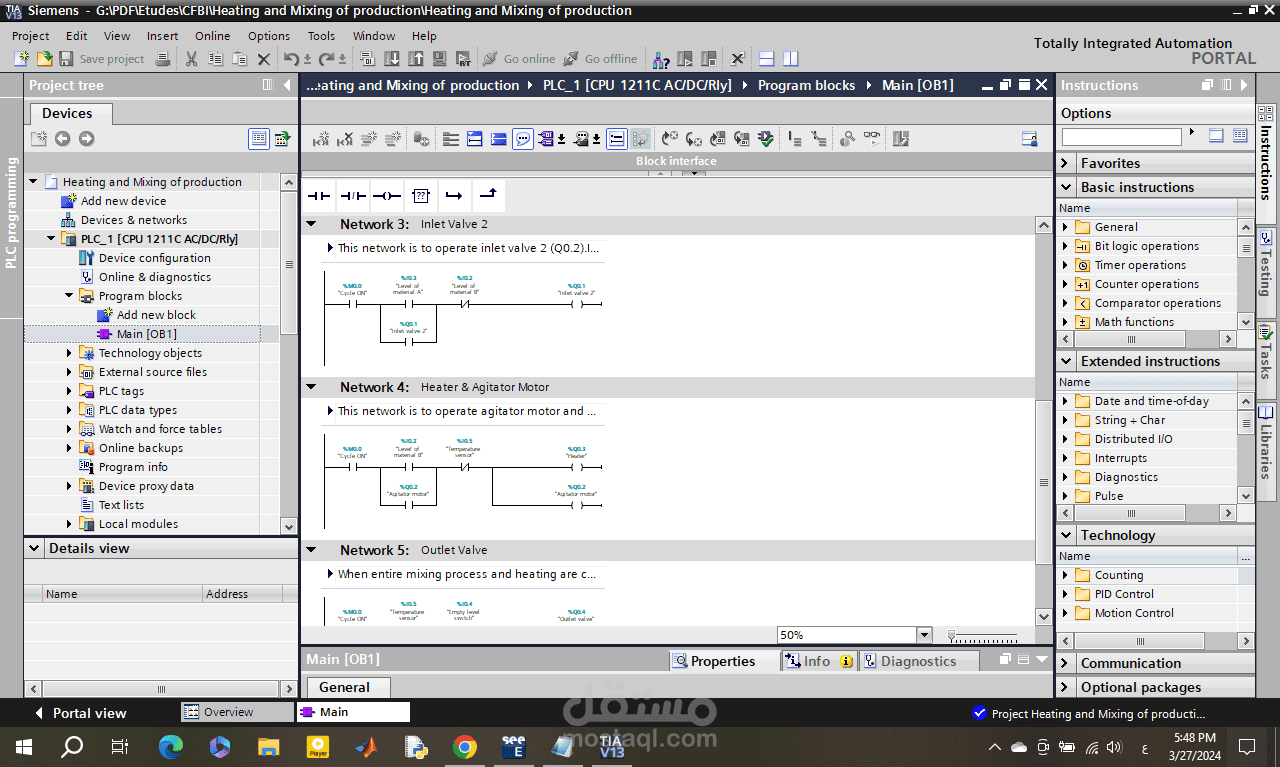

منطقة العمل الرئيسية (Main workspace):

تحتوي على نافذة تعرض الكتلة البرمجية الرئيسية (Main [OB1]).

تتضمن ثلاث شبكات (Networks) مرقمة: 3، 4، و5.

Network 3: Inlet Valve 2

هذه الشبكة مخصصة لتشغيل الصمام الداخلي 2 (Q0.2).

تعرض سلسلة من العمليات المنطقية التي تتضمن حالات الدورة (Cycle) والحالة التشغيلية للصمام.

Network 4: Heater & Agitator Motor

هذه الشبكة مخصصة لتشغيل السخان ومحرك المحرض.

تعرض العمليات المنطقية المرتبطة بتشغيل السخان والمحرك.

Network 5: Outlet Valve

هذه الشبكة مخصصة لتشغيل صمام الخروج عند اكتمال عملية الخلط والتسخين.

تعرض الشروط المنطقية لتشغيل صمام الخروج.

شريط الأدوات العلوي:

يحتوي على خيارات مختلفة للتحكم بالمشروع مثل الحفظ، التحميل، التشغيل، والإيقاف.

جزء الأوامر (Instructions) على اليمين:

يعرض الأوامر الأساسية (Basic instructions) مثل العمليات المنطقية، عمليات المؤقتات، عمليات العد، عمليات المقارنة، والعمليات الرياضية.

يحتوي أيضًا على الأوامر الممتدة (Extended instructions) مثل التاريخ والوقت، السلاسل، الإدخال/الإخراج الموزع، التشخيصات، النبضات، وغيرها.

قسم التكنولوجيا (Technology) يحتوي على وحدات العد، التحكم PID، والتحكم الحركي.
