Bench Vice design on Solidworks

تصميم Bench Vice على برنامج السوليدووركس

يتمثل تصميم Bench Vice في تصميم جهاز ميكانيكي يستخدم لتثبيت الأشياء المختلفة أثناء العمليات الميكانيكية، ويتم إنشاء هذا التصميم باستخدام برنامج السوليدووركس.

يتم البدء في التصميم بإنشاء قاعدة Bench Vice باستخدام أدوات الرسم الموجودة في البرنامج، ويتم تحديد أبعاد القاعدة والعمق والارتفاع المناسبين للمشبك.

ثم يتم إضافة أجزاء الفكين العلوي والسفلي والتي تستخدم لتثبيت الأشياء المختلفة، ويتم تحديد أبعاد هذه الأجزاء بشكل يتناسب مع القاعدة ومع الأشياء التي سيتم تثبيتها باستخدام المشبك.

ويتم استخدام أدوات السوليدووركس لتصميم الأجزاء الداخليةBench Vice، مثل المسامير والمحامل والربطات، ويتم تحديد أبعاد هذه الأجزاء بشكل يتناسب مع الأجزاء الأخرى في التصميم.

ويتم إضافة مقابض التحكم في الفكين، والتي تستخدم لتحريك الفكين إلى الأمام والخلف، ويتم تحديد أبعاد هذه المقابض وشكلها بشكل يتناسب مع تصميم المشبك.

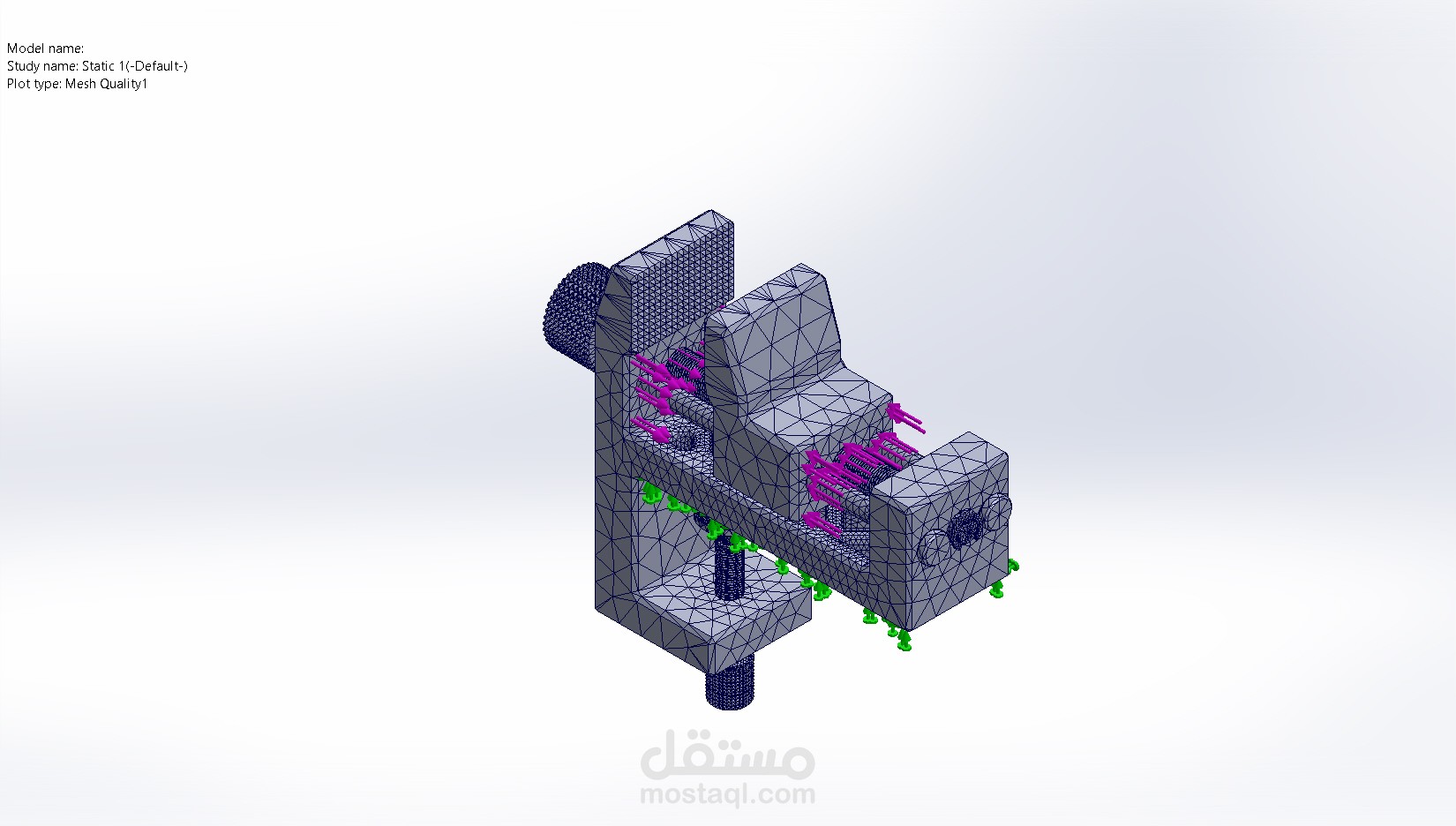

وعند الانتهاء من تصميم Bench Vice، يتم إنشاء نموذج ثلاثي الأبعاد باستخدام برنامج السوليدووركس، ويتم تحليل التصميم باستخدام أدوات التحليل المتاحة في البرنامج للتأكد من أن التصميم يلبي المتطلبات الفنية والميكانيكية.

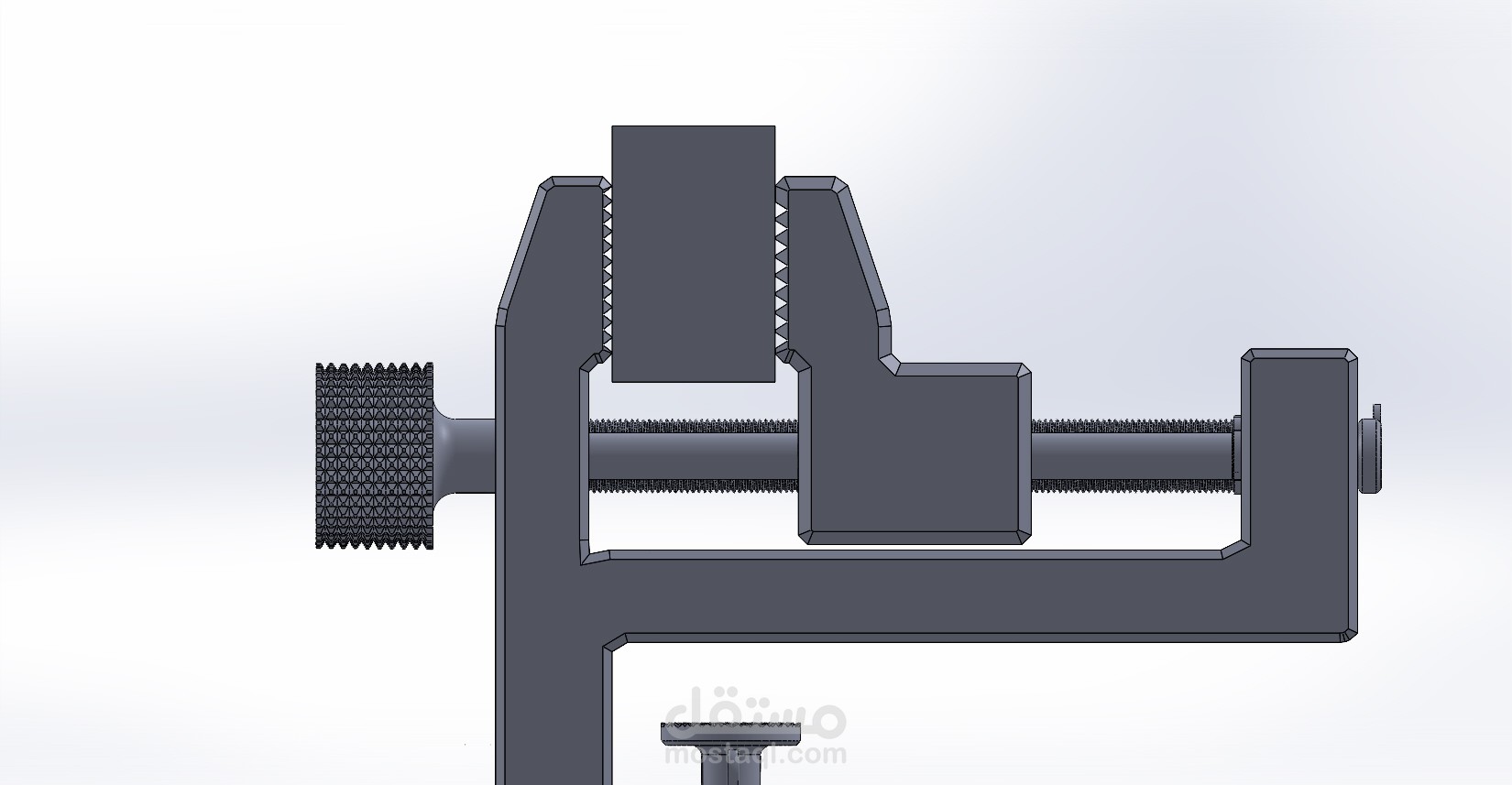

وبعد التأكد من أن التصميم صحيح ومناسب، يتم إنشاء رسومات فنية وتقنية مفصلة للمشبك باستخدام برنامج السوليدووركس، والتي يمكن استخدامها في عملية التصنيع والتجميع والصيانة.
