7-Segment Module & tester

من اهم المكونات الالكترونيه هى ال 7-segment فهى عبارة عن مجموعه من لمبات الليد ( led ) على شكل رقم 8 لتقوم من خلالها بعرض الارقام من الرقم 0 الى الرقم 9

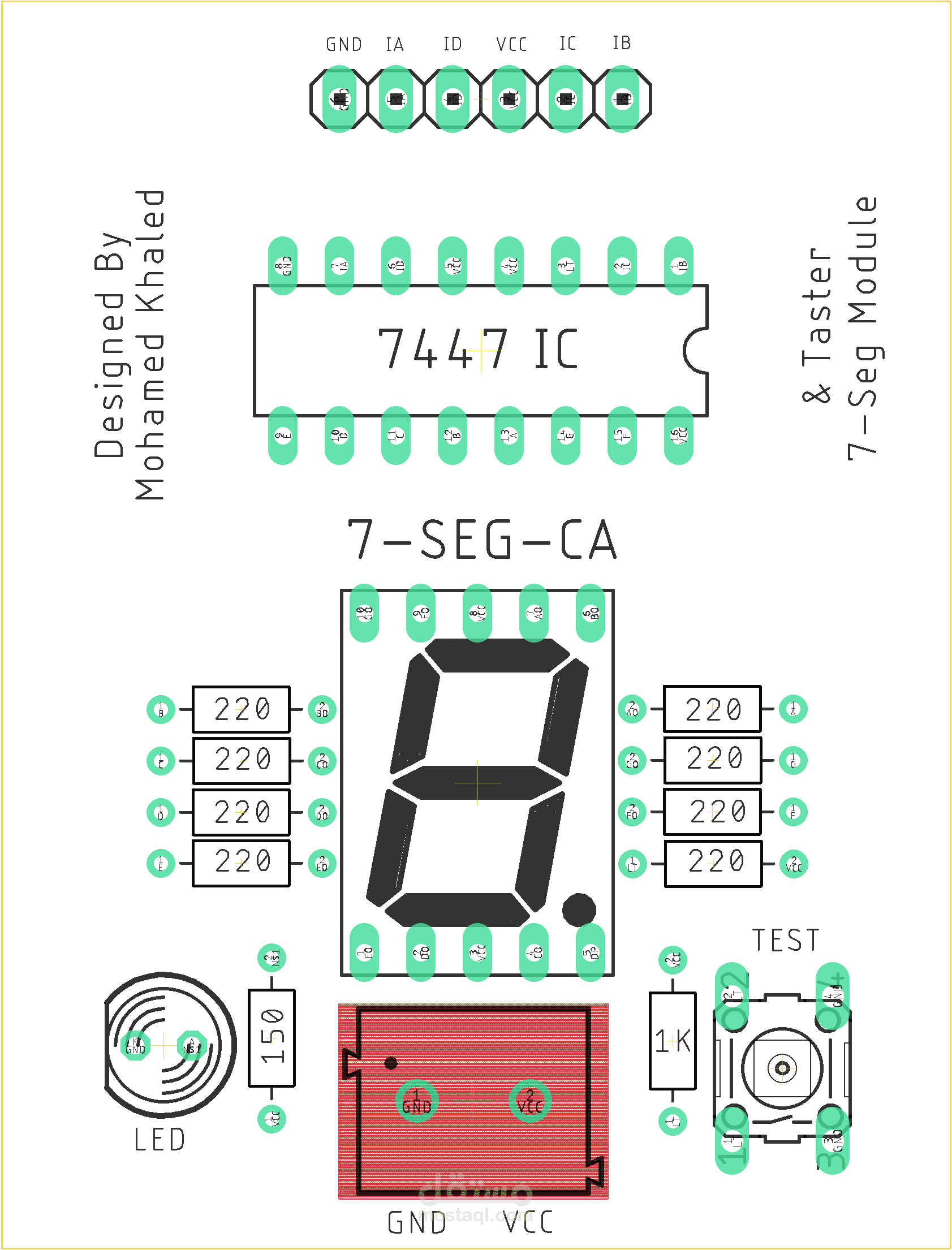

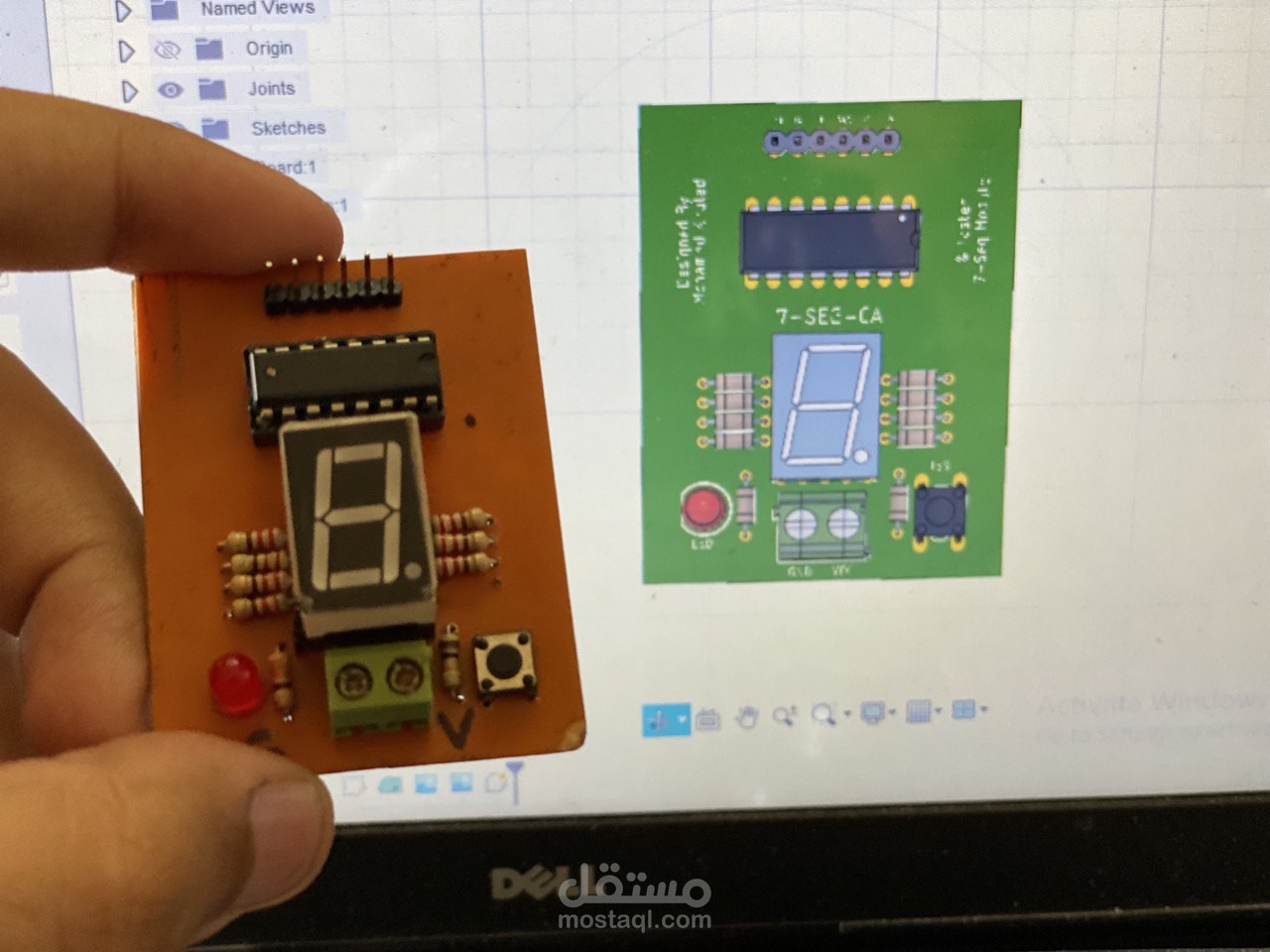

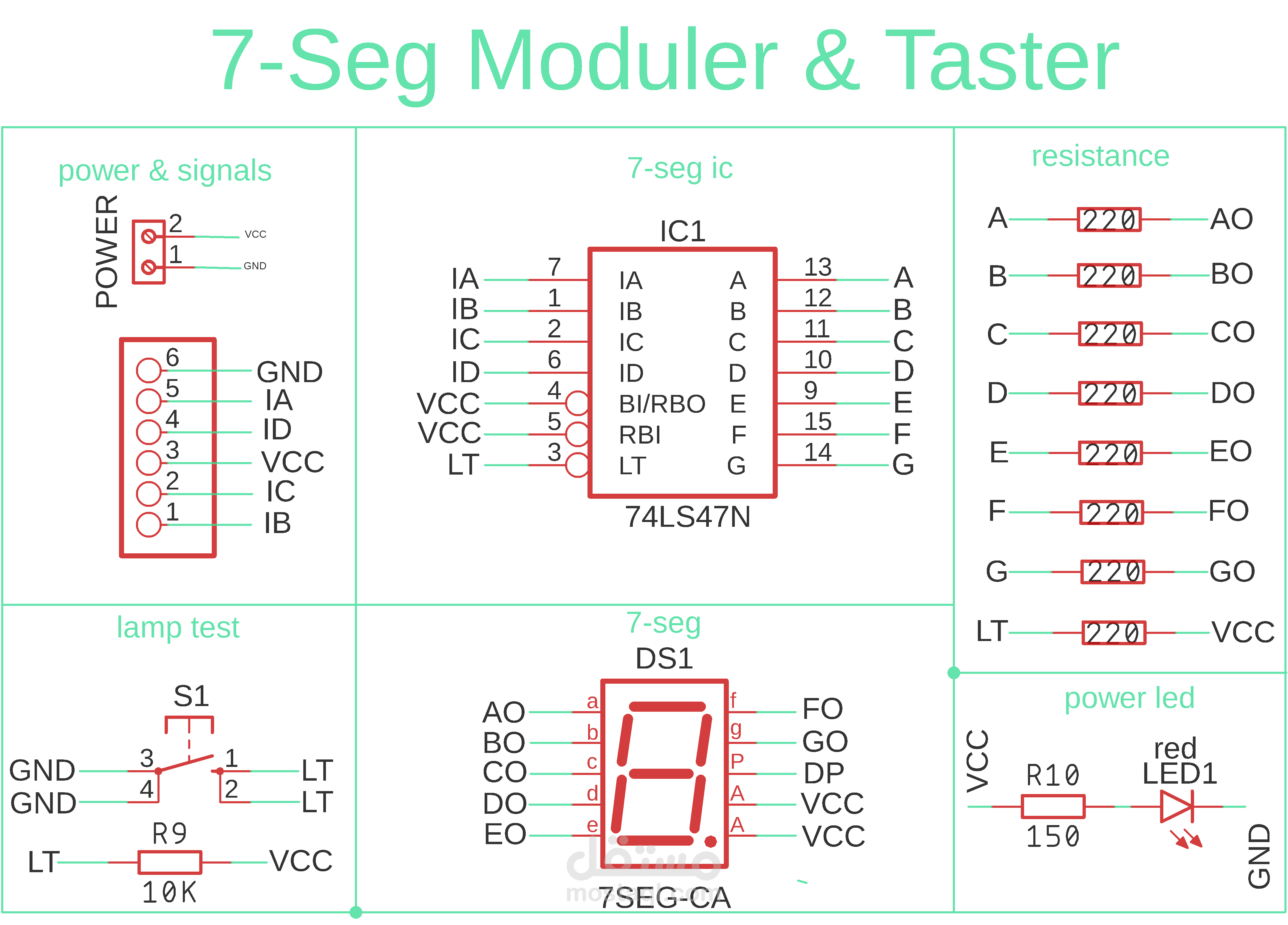

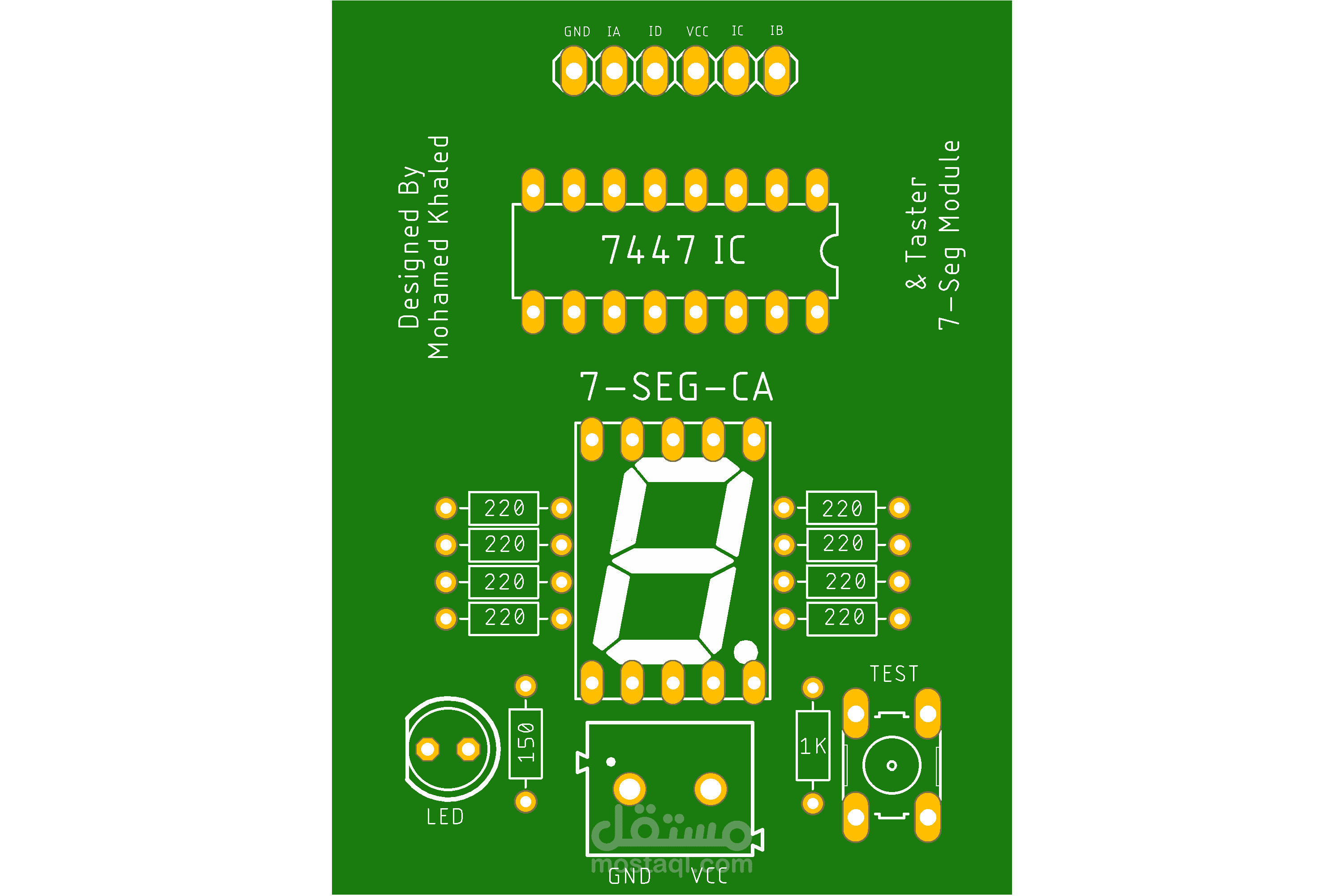

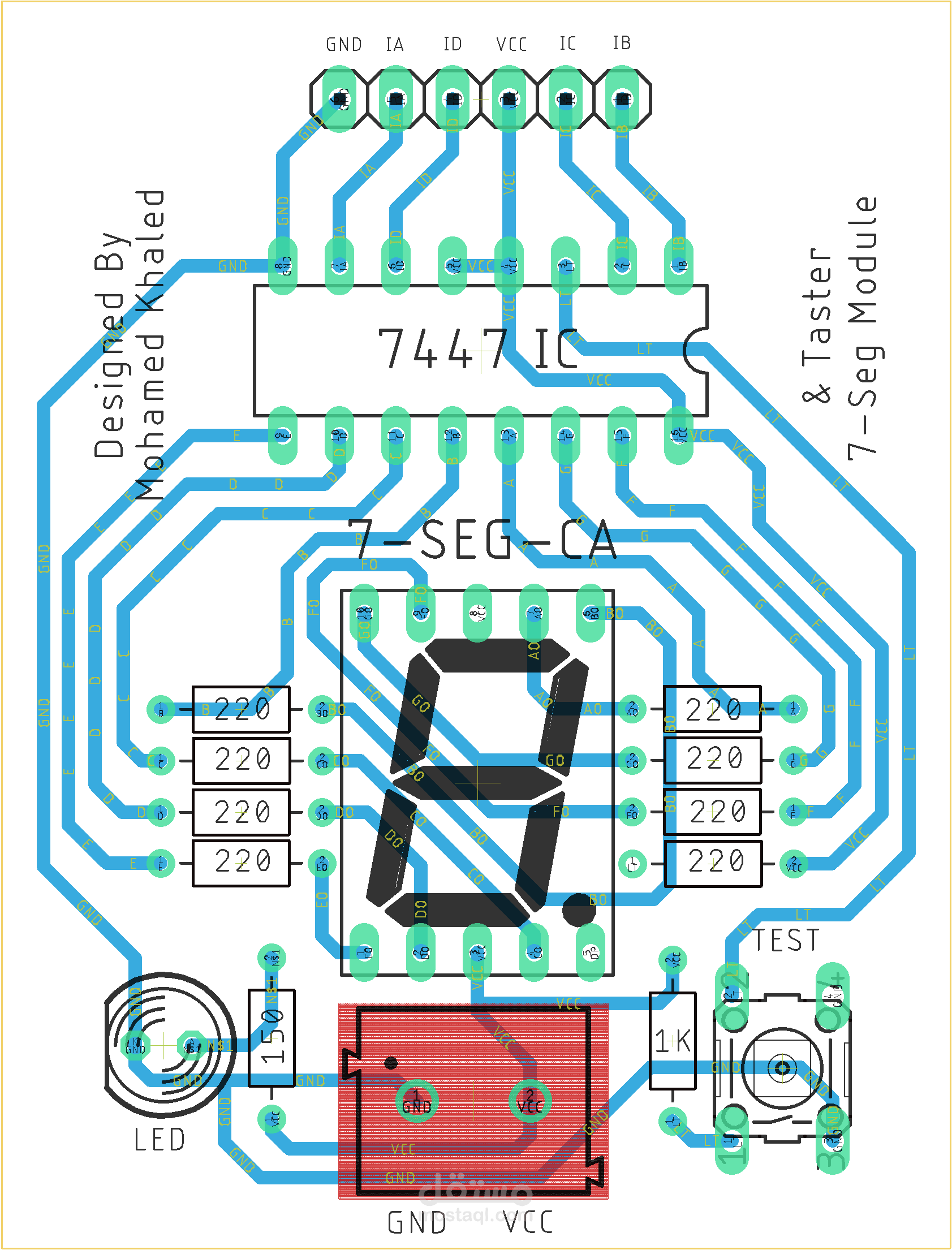

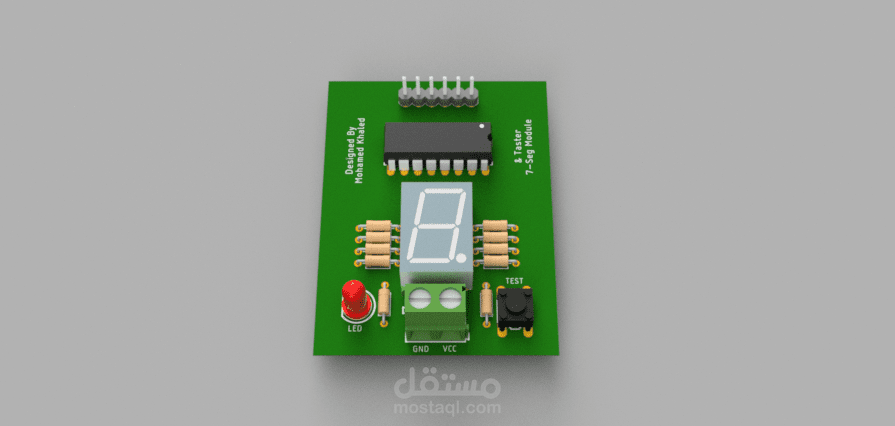

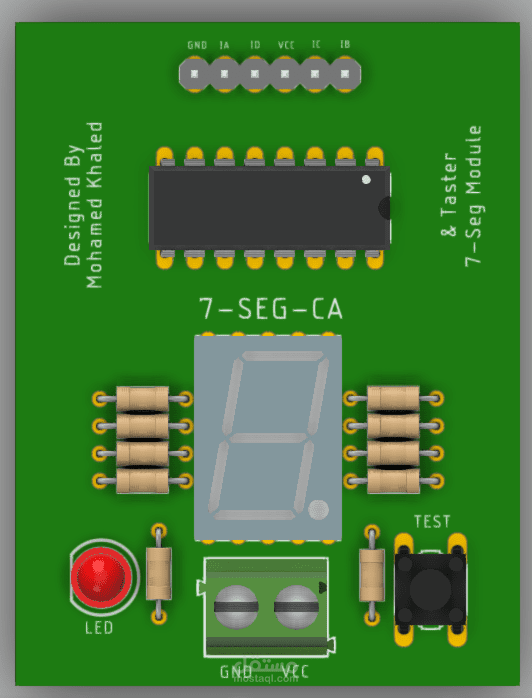

فى هذا المشروع قمت بعمل لوحه مطبوعه ( PCB ) تستطيع من خلالها عرض الارقام السابق ذكرها من اى مصدر الكترونى خارجى

كما يمكنك ايضا استعمالها كلوحه اختبار

من مميزات هذة اللوحه :

- العمل كلوحه 7-segment لاستعراض الارقام من 0 الى 9

- امكانيه توصيلها على اردوينو

- امكانيه توصيلها على اى microcontroller

- امكانيه العمل كلوحه اختبار لل 7-segment

- امكانيه العمل كلوحه اختبار لل IC الخاص بتشغيل ال 7-segment

- يمكنك تشغيلها من مصدرين دخل مختلفين

- امكانيه تغيير العناصر بكل سهوله اذا حدث اى تلف بها او انتهى عمرها الافتراضى بدون الحاجه الى اى ادوات

- تعمل على مصدر طاقه منخفض 5 vdc بتيار منخفض 80 مللى امبير و بحد اقصى 102 مللى امبير

- زر اختبار

- لمبه بيان تشغيل الطاقه

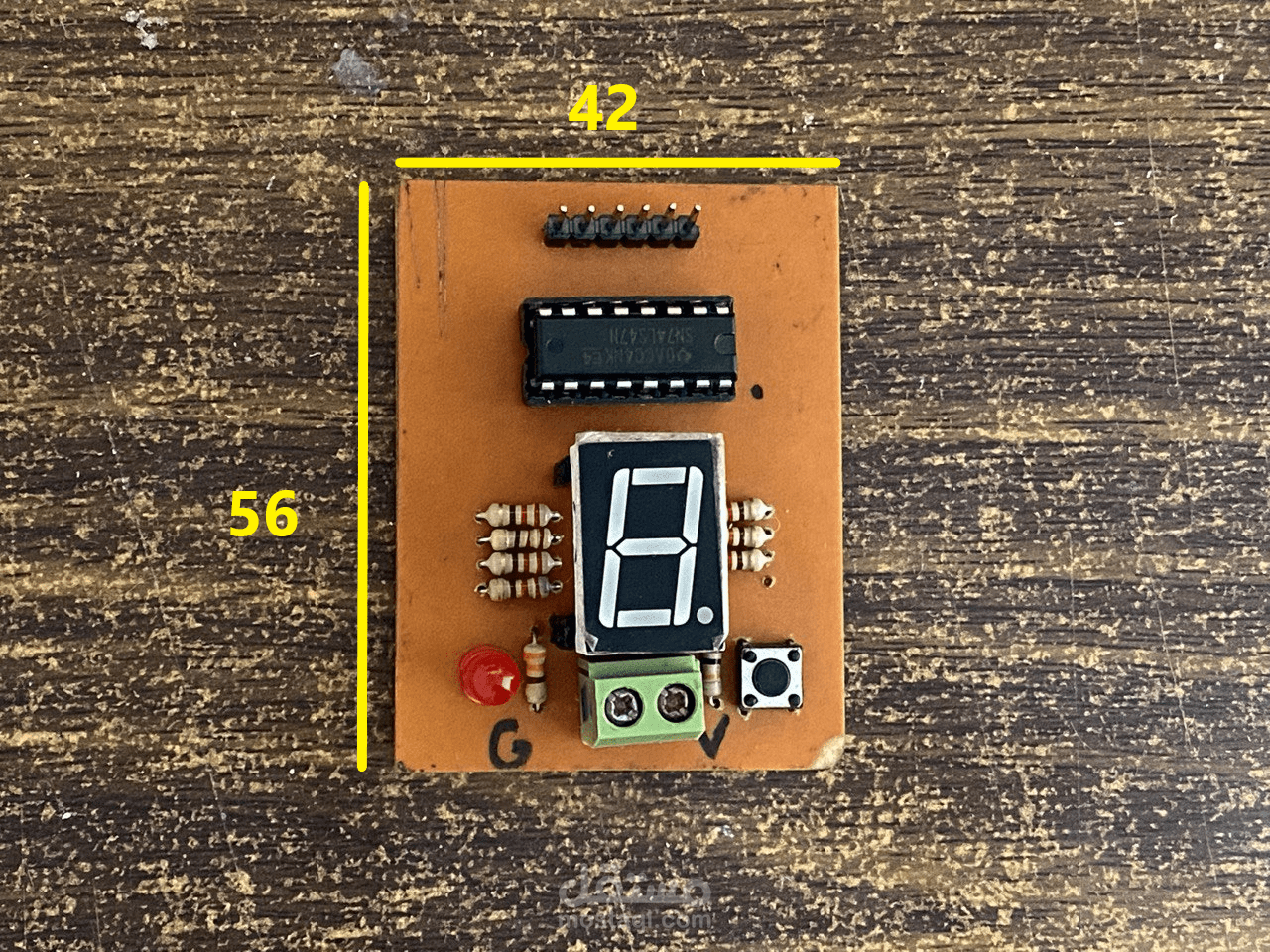

- صغيره جدا فى الحجم بمقاسات 5.6 سم , 4.2 سم
