Dolly Camera System
تفاصيل العمل
يهدف هذا العمل إلى تصميم ونمذجة منصة تصوير مؤتمتة بدرجتي حرية يحكم عملها دفتر من الشروط الوظيفية والحركية والهندسية بالإضافة لشروط حدية..

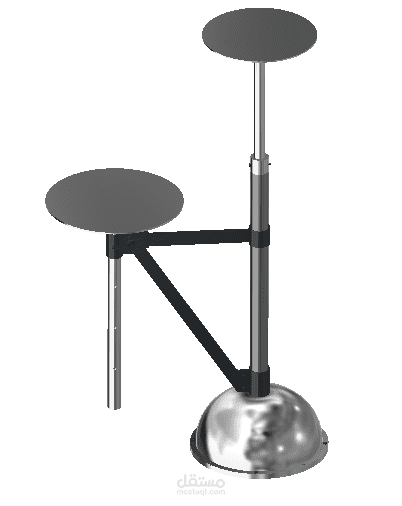

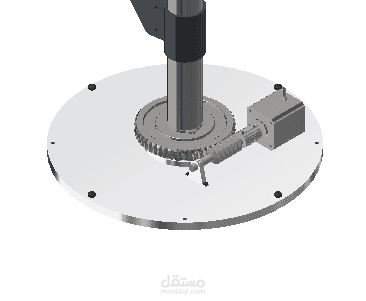

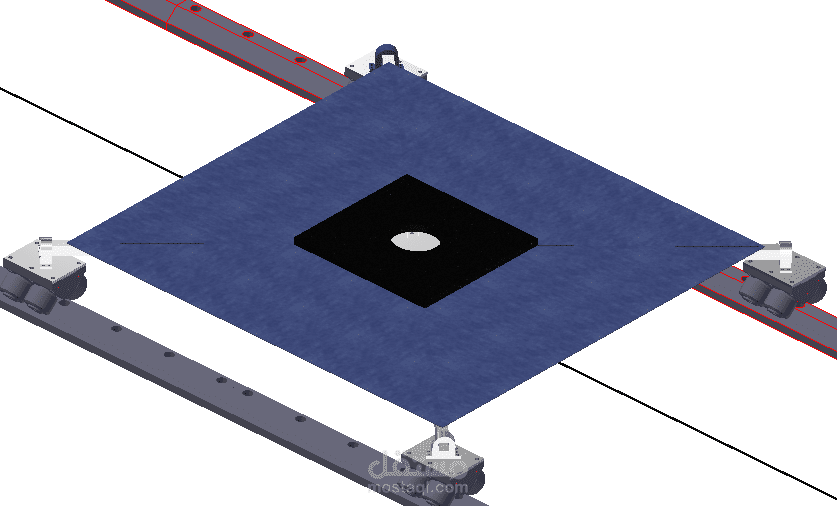

فكانت المنصة قادرة على حمل شخص يصل وزنه إلى 150 كغ مع ستاند خاص لتثبيت الكاميرا، مزودة المنصة بمحركات لتتم حركة المصور خطيا ضمن مجال عمل 4 متر بلإضافة لقدرته على الدوران بشكل سلس وضمن تسارعات وسرع معينة يمكنه تحديدها.

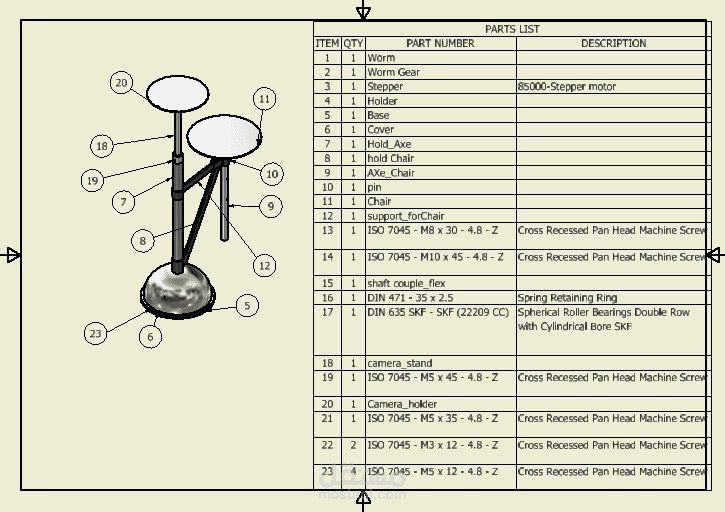

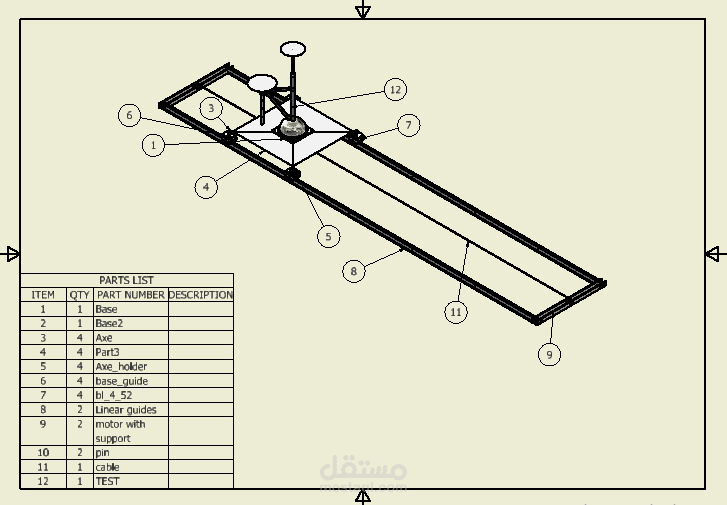

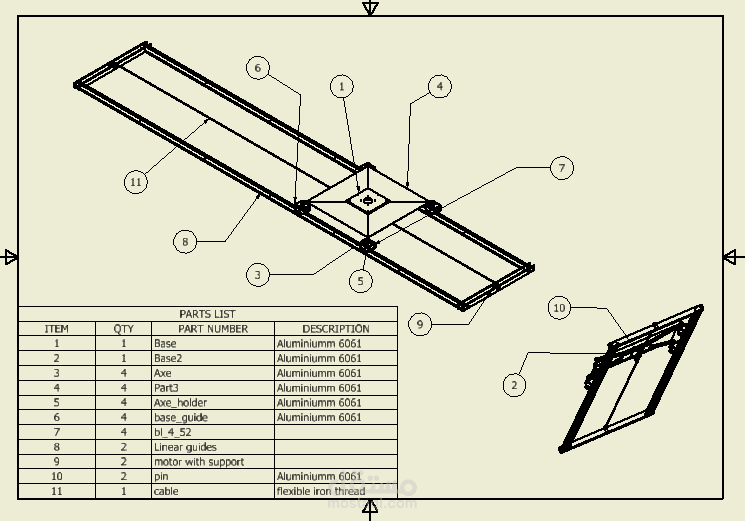

اعتمدنا في التصميم على الحسابات التصميمية للميكانزمات المختارة لإنجاز هذا العمل ومن ثم تصميمه باستخدام برنامج Autodesk Inventor وبعد الانتهاء من التصميم قمنا بدراسة الحمولات المطبقة على التصميم باستخدام برنامج Workbench Ansys وبذلك تم تحقيق التصميم بأدق التفاصيل والحسابات لتحقيق الشروط المذكورة.
