HVAC and Firefighting System Shop Drawing

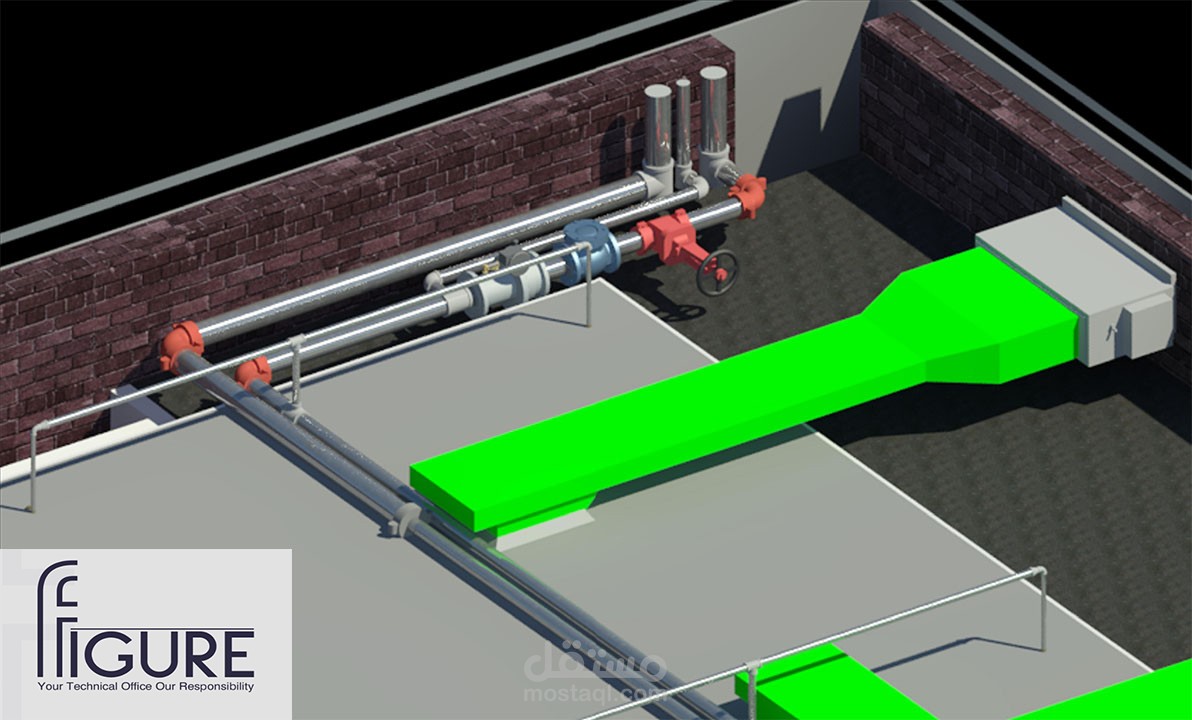

قامت FIGURE الرسوماتالتنفيذية للالكتروميكانيكال (تكييف وحريق ) وجداول الكميات والمواصفات الفنية المرفقة وعمل دراسة فنية للمشروع والمواصفات وعمل نمذجة ثلاثية الابعاد 3D MODEL للرسومات ببرنامج الريفت REVIT لكل الاقسام الموجودة بالمشروع وعمل تناسق COORDINATION بين الاقسام وتلاشي التداخل وايجاد الحلول لها قبل التنفيذ يتم تصدير اللوحات التصميمة FULLY COORDINATED SHOPDRAWING لكل الاقسام واستخراج حصر BOQ مطابق للرسومات التصميمة وللمسارات المعتمدة وتقوم FIGURE بتسليم العميل في نهاية هذه المرحلة :-

1-رسومات تنفيذية اوتوكاد .

2-حصر للكميات الفعلية بناءا على الرسومات التصميمة يكون قادر العميل من خلالها ارسالها للموردين والمقاولين الباطن للتسعير بدقة لمودرين الخامات ومقاولين التنفيذ .

مرفق لكم مشروع من سابقة اعمالنا شيبه لمواصفات مشروع حضراتكم

المالك / ِالمستشفى البيطرى بالعباسية وزارة الداخلية

المكان / مصر

نظام التكييف / Dx Split unit Total Fresh air handling unit
